之所以重开一个，是怕记不过来，记性不好的苦恼。写完代码之后除了软件自带的功能去检验语法是否正确外，还得去自己验证代码功能能不能实现，总不能每次都上板子试验，那样既麻烦，又没法知道错误出在哪，所以编一个仿真文件很有必要哈。

编写仿真激励 激励与被测对象的链接

这个比较简单，就是跟例化一样，把那些脚一一链接就行，例化应该会吧。下面是上一个状态机进行仿真时候激励文件中例化部分，该定义定义，该连就连，括号里面写那个就是跟那个连。

module tb_a111;

    reg clk;
    reg rst_n;
    reg i1;
    reg i2;
    wire o1;
    wire o2;
    wire err;
    a111 uut (
        .clk(clk),
        .rst_n(rst_n),
        .i1(i1),
        .i2(i2),
        .o1(o1),
        .o2(o2),
        .err(err)
    );
endmodule

常用语句

在仿真中最常见的就是语句和语句，有时候也有for语句，之前就说过for循环基本使用在激励文件中。语句和语句是两种基本的过程语句，在刚开始仿真的时候就开始并行执行，但是一般情况下，用进行主动激励，被动启动。另一个区别就是，只执行一次，可以不断重复执行。但是只要思想不滑坡，办法总比困难多，想在语句能重复执行，可以在里面添加循环语句，例如for语句，while语句，语句等。语句被动触发，跟正常代码中一样，需要某种情况，例如时钟的上升或者下降沿触发。

时钟、复位的写法 普通时钟

我直接用了最常见的一种时钟出现方法，

   parameter FAST_PERLOD = 10;
   initial
       clk = 0;
       always
      #(FAST_PERLOD/2) clk = ~clk;

出现的结果如下，明细看出来哈，5ns一循环。

非50%占空比的时钟

在一些设计中时钟不是规律的，所以在极力中需要模拟这种时钟。

  parameter Hi_TIME = 10,
             Lo_TIME = 5 ;

   always
   begin
       #Hi_TIME clk = 0;
       #Lo_TIME clk = 1;
   end

从代码可以看出，是自己定义了两个变量去控制时钟周期变化，变化如图：

但从图中也可以明显的看出初始状态为x，这是因为代码中并未规定初始时钟是多少。

固定数目时钟

如果想产生固定数目的时钟，就可以用语句中用语句实现，代码如下

   parameter PulseCount  = 4  ,
             FAST_FERIOD = 10 ;
   initial begin
       clk = 0 ;
       repeat(PulseCount)
       #(FAST_FERIOD/2)clk = ~clk ;
   end

从图可以看出进行了两次循环就一直为零了；

相移时钟信号

这种我确实没咋见过，也学一学，从图上就能看出来，两个始终是有些不一样的。

代码如下：这是先生成了一个时钟，再生成了一个相移为2的时钟；

   parameter HI_TIME     = 5 ,
             LO_TIME     = 10,
             PHASE_SHIFT = 2 ;
   reg  Abslute_clk ;
   wire Dedrive_clk ;
   always begin
       #HI_TIME Abslute_clk = 0 ;
       #LO_TIME Abslute_clk = 1 ;
   end
   assign #PHASE_SHIFT Dedrive_clk = Abslute_clk;

异步复位信号

我直接用书上教的没成功，自己编了一个，效果是一样的，代码如下：

initial begin
    clk   = 0 ;
    rst_n = 1 ;
    #10 rst_n = 0;
    #50 rst_n = 1 ;
end
always #2 clk = ~clk ;

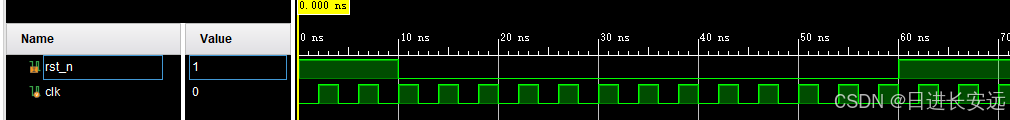

效果图很明显哈

同步复位信号

代码如下

initial begin
    clk   = 0 ;
    rst_n = 1 ;
    @(negedge clk) ;
    rst_n = 0 ;
    # 30 ;
    @(negedge clk);
    rst_n = 1 ;
end
always #2 clk = ~clk ;

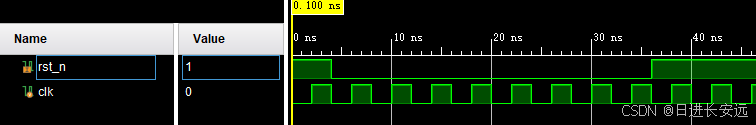

从仿真图上可以看出。从第一时钟的下降沿开始复位，直到30ns后撤销复位。

利用系统函数和系统任务

我就不举例子了，直接看这个链接，挺全的；FPGA基础设计（11）任务、函数、系统任务、系统函数_fpga系统函数-CSDN博客

编写仿真文件要注意的问题

1、不是硬件！在编写正常代码的时候要用硬件思维，但编写不用综合，所以只要能完成相应功能就行，不过需要尽可能选择抽象层次较高的语句。

书上说的有点墨迹，我看网上有个学习笔记写的也挺完善。学习笔记 - 工匠小建 - 博客园

ok，的内容就这些，实践是检验真理的唯一标准。
