本教程仅以（FPGA-RT）举例
1.系统配置 1.1软件安装 FPGA-RT
1. (Full or )
2. Real-Time
3. FPGA
4. NI-RIO
1.2硬件配置
1.使用线缆连接至主机，并给供电。（如果已经被cRIO已经被配置为静态IP，则同样的需要设置一下电脑的IP）
2.打开NI MAX软件，展开远程系统，RIO设备都在远程系统下面发现与配置。
3.展开cRIO的资源，检查设备和接口下面是否存在RIO ，以及检查需要使用的软件都已经安装。如未安装则需要添加/删除NI RIO设备上的软件。

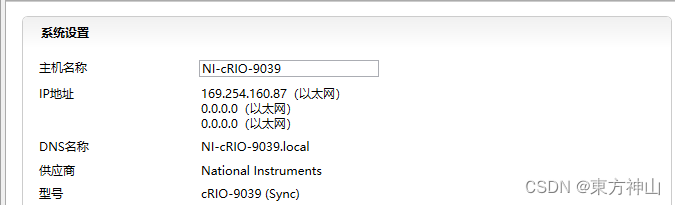

4.查看或cRIO网络状态。 cRIO的ip皆可在系统设置里查到（当前ip状态为上位机自动ip、cRIO自动ip，即为本地网络状态）。

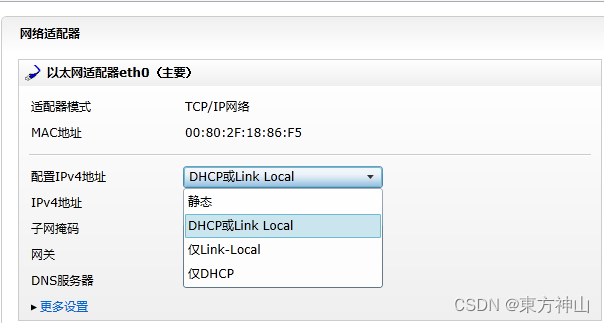

如果需要修改网络设置，则需要在下面的网络设置里面将以太网适配器eth0的ip地址设置为静态IP，这样环境网络变化时也可以轻易搜索到cRIO机箱。
2.创建 FPGA 项目

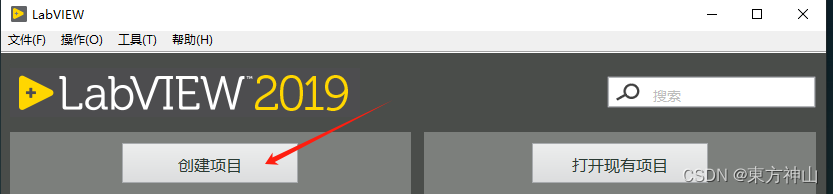

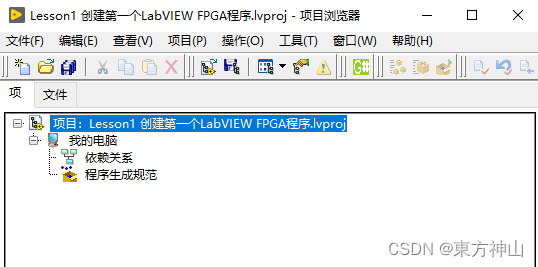

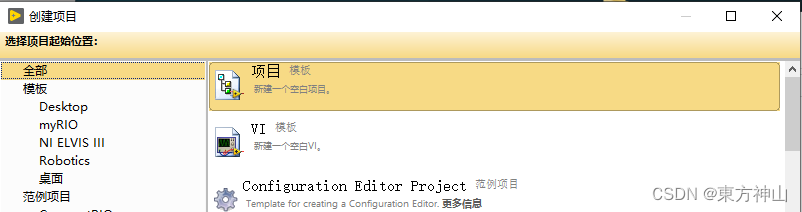

1.创建一个空项目。

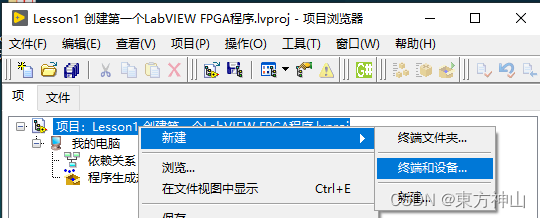

2.添加cRIO终端。

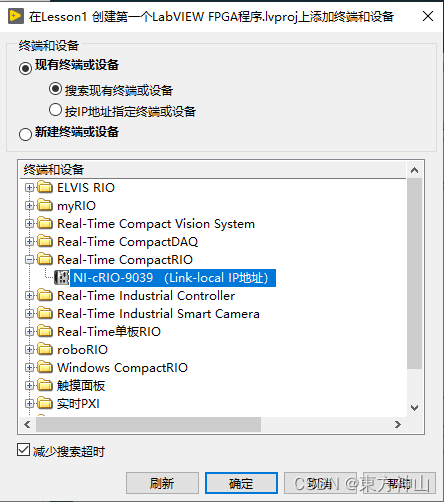

搜索现有终端或设备，选择设备对应的类型并选中搜索出来的设备，点击确定。

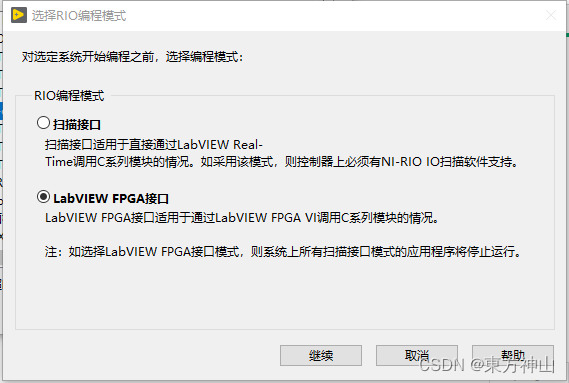

RIO编程模式选择 FPGA接口。
使用快捷键Ctrl+S保存项目改动。

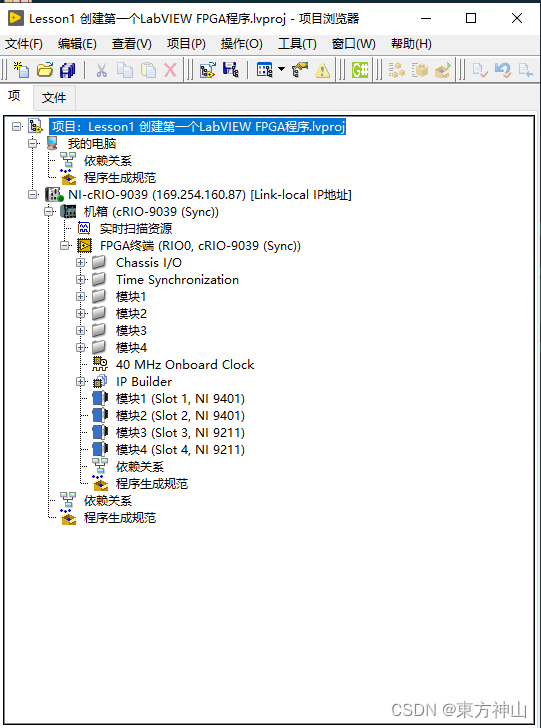

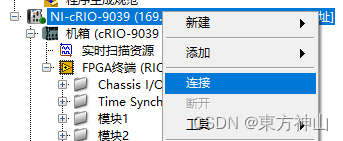

3.连接cRIO终端。如果连接成功则说明cRIO与主机通信正常，且RT终端旁边会出现一个绿色的点，此步骤非必须，直接部署程序的时候会自动连接RT终端。

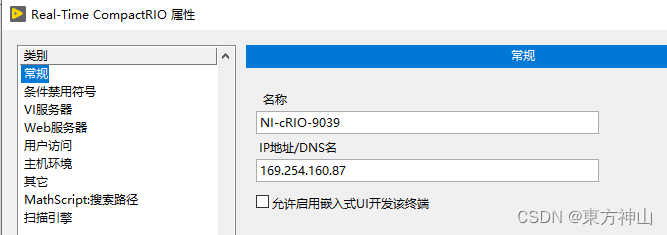

如果连接失败，则说明项目RT终端IP不匹配，则需要在NI MAX中查看RT设备的IP并检查当前主机的网口设置，同时在项目里修改IP（具体步骤为右击RT终端，属性，IP地址里修改）。

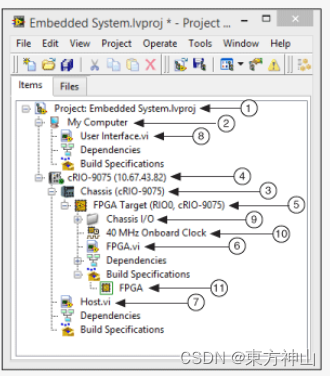

3. FPGA项目资源介绍
组件说明
项目
项目允许用户在开发计算机上开发应用时，管理VI和终端。项目文件包含对项目中文件的引用、配置信息、部署信息、生成信息等。
我的电脑
我的电脑（通常称为开发计算机）是开发项目的计算机。开发计算机是指运行支持的平台的计算机，该计算机已安装和 FPGA模块。
RIO机箱
RIO机箱放置并直接连接FPGA终端的I/O块至可互换的I/O模块，以实现高性能定时、触发和同步。
控制器
控制器直接连接RIO机箱，直接或通过网络与开发计算机通信。控制器包含一个嵌入式处理器，它运行实时操作系统(RTOS)或。
FPGA终端
FPGA终端是一个可编程芯片，由逻辑块、I/O块和可编程互连资源组成，这些资源用于实现通过 FPGA模块设计的数字电路。
FPGA VI
FPGA VI是加载至FPGA终端并运行的VI。编译工具将FPGA VI转换为电路机制，以重新配置FPGA终端块和互连资源。
主控VI
主控VI在控制器上运行，通过编程与FPGA VI通信。通过主控VI可记录数据、控制数据传输定时及创建一个带FPGA终端的系统，并将其用作组件。
用户界面VI
用户界面VI在开发计算机上运行，并与主控VI通信。用户界面VI允许用户通过编程，与主控VI的输入控件和显示控件交互。在没有控制器的情况下，用户界面VI用作主控VI，并直接与FPGA VI通信。
I/O
I/O是指FPGA系统的模拟和数字输入/输出。例如，热电偶、RTD、桥传感器、计数器和发生器等。关于支持的I/O的详细信息见指定硬件文档。
时钟
时钟通过指定FPGA系统的定时需求，控制FPGA VI的执行频率。如未包含额外的用于控制定时的代码，操作的执行频率由VI数据流确定。多数FPGA终端的默认时钟速率为40 MHz。
程序生成规范
FPGA终端的程序生成规范指定用户编译FPGA VI时，创建哪个选项： 编译、下载和运行FPGA VI前，必须创建程序生成规范。如未创建程序生成规范，将自动创建和指定默认的程序生成规范。
