FPGA开发之网表文件制作

0. 前言

FPGA设计流程，所有的代码其最后都是生成一个个的网表文件，这些网表文件就是FPGA最底层的东西，它反映着整个工程的门电路搭建。

作为一名FPGA程序猿，有时候我们不想把自己辛辛苦苦写的代码给到别人，但是又必须把功能模块给到对方，这时候给一个网表文件是最好的选择，这样对方既能够使用我们的模块，有无法看到我们的代码。典型的就是原厂的IP核，人家就只想给你功能，不想给你代码，怕你偷师~~，另一方面也是基于知识产权的保护。

那说到底，网表文件该如何制作呢？

1. 基于平台的网表制作

的开发平台是 II，网表文件有两种格式，分别是用于创建综合或者PAR之后的网表文件.qxp( )和综合后，PAR前的综合结果.vqm( )；一般都是推荐使用.qxp文件。具体操作如下：

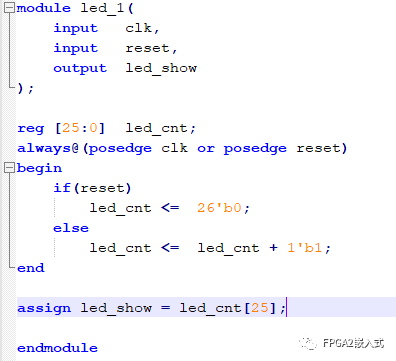

（1）、编写完需要的设计文件后，点击“ > Start ”，等待编译结束；

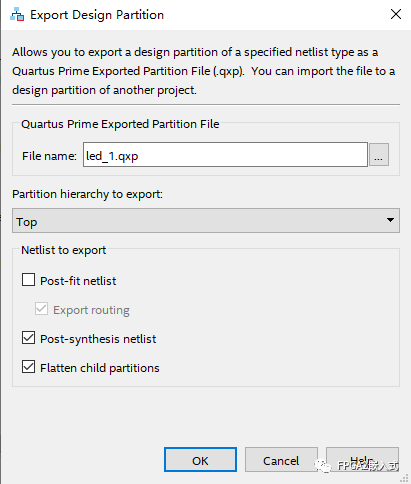

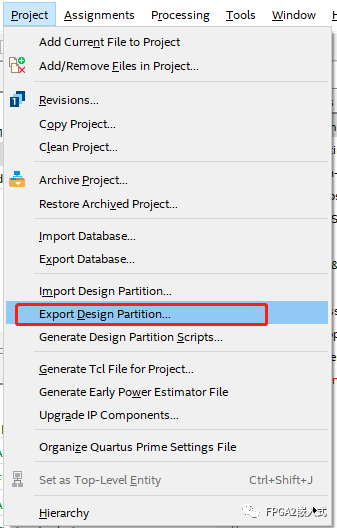

（2）、在软件里点击“ > ”，选择“OK”即可，这样网表文件就生成了；

（3）、建立顶层文件后，把生成的.qxp文件加入到工程里，便可应用了；

这样工程里我们可以看到“led_1”这个模块，但是我们打开的时候发现它会是一片乱码，啥信息都获取不到；

2.基于平台的网表制作

的开发平台有两种，分别是ISE和，现在都是主推，其网表文件格式是.edf。具体操作如下：

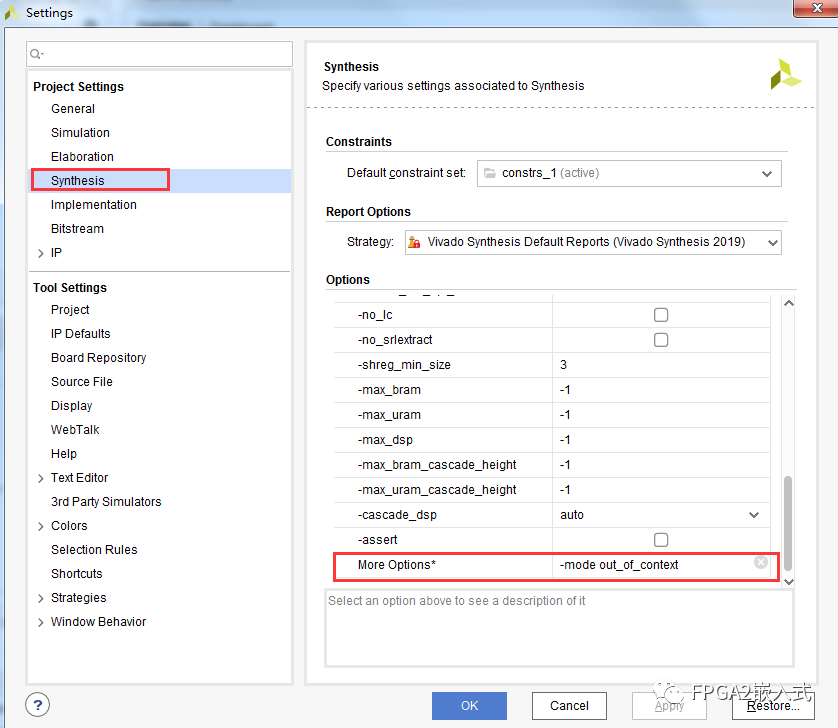

（1）、编写完需要的设计文件后，点击“ > ”，在“More ”里输入“-mode ”，这一步是防止软件编译的时候会生成I/O ，点击“OK”；

（2）、在综合选项里点击“Run ”，待编译完后点击“Open ”，这一步是必须的；

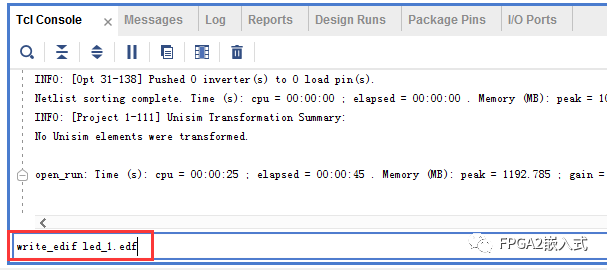

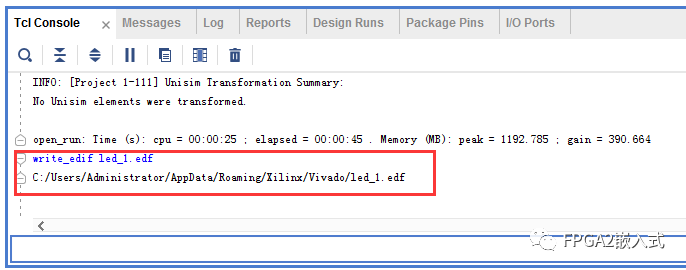

（3）、打开界面后，在Tcl 里输入命令“ led_1.edf”，回车后便会获得网表文件及存放路径。

（4）、建立顶层文件后，把生成的.edf文件加入工程里，便可应用了；

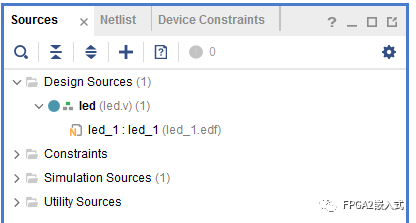

在工程里我们可以看到“led_1”这个模块，打开后是一串串网表代码，但是分析不出源代码内容；

3.总结

以上就是两种主流FPGA平台的网表生成方式，其他平台也有对应的方法，感兴趣的读者可以去官网下载开发软件的使用手册，里面基本都有提到如何生成网表文件。有了这种方法，作为弱势群体的我们，起码腰杆也能硬一点了，不会啥都被别人看光光了，一点筹码都没有~~
