FPGA入门系列1--模块书写&电路综合

时间：2025-03-26 来源：FPGA_UCY 关于我们 0

文章

简介

本系列文章主要针对FPGA初学者编写，包括FPGA的模块书写、基础语法、状态机、RAM、UART、SPI、VGA、以及功能验证等。将每一个知识点作为一个章节进行讲解，旨在更快速的提升初学者在FPGA开发方面的能力，每一个章节中都有针对性的代码书写以及代码的讲解，可作为读者参考。

壹

第一章：模块书写

HDL 语言的基本语法与 C语言相似，因此与 VHDL 相比较更容易上手。本章将会在实际小项目的基础上，以 HDL 语言为主，教读者怎么更方便、更高效的学习 FPGA。

HDL 中的 HDL 指的是硬件描述语言（），顾名思义， HDL 可以描述对应的硬件电路，下面以一个小例子说明。

图 1 电路示意图

如图1所示为电路示意图，首先分析一下该电路：

①两个输入端口即 a 和 b，为了更好地让读者理解该变量为一个输入端口，输入端口可加上方向pi（port input）表示输入。面对大量的代码，一个比较好的命名风格，更方便我们后续的验证，希望前期就可以养成比较好的命名风格。

②一个输出端口即 c，同理 po 即为 port 。

功能：该电路实现 a 和 b 相与，结果为 c。

在用 HDL 描述一个电路时，必须要对该电路命名，此处我们对该电路命名为。在用 HDL 描述一个电路时，模块的开始都是以开始，结束，后面写该模块的模块名，模块名的后面有一个小括号，所有该模块的端口都需要在此小括号内声明，小括号以分号结束（半角分号，同c 语言一样， HDL 中每一条语句也是以分号结束）。

在与之间，可以定义必要的内部变量，以及我们所有描述的逻辑功能。具体如图2所示：

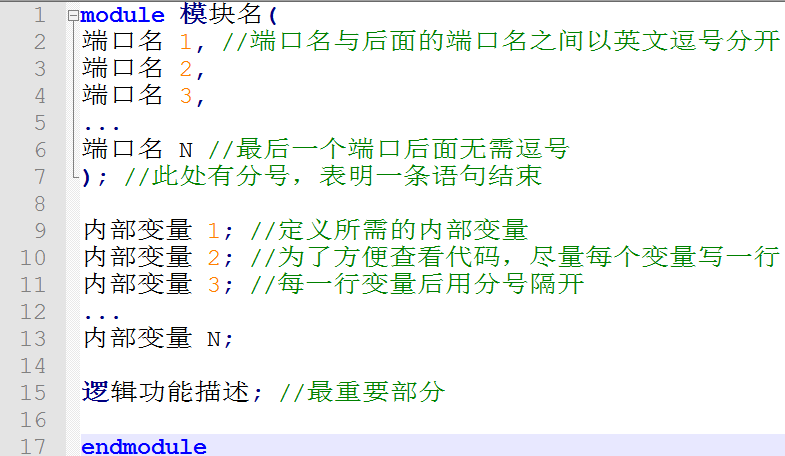

图2 模块代码编辑示意

建议安装专门编辑程序的一些软件，例如++软件界面及功能都比较齐全。用 ++打开我们新建的 V 文件，按照模板书写模块的 HDL 代码，如下所示：

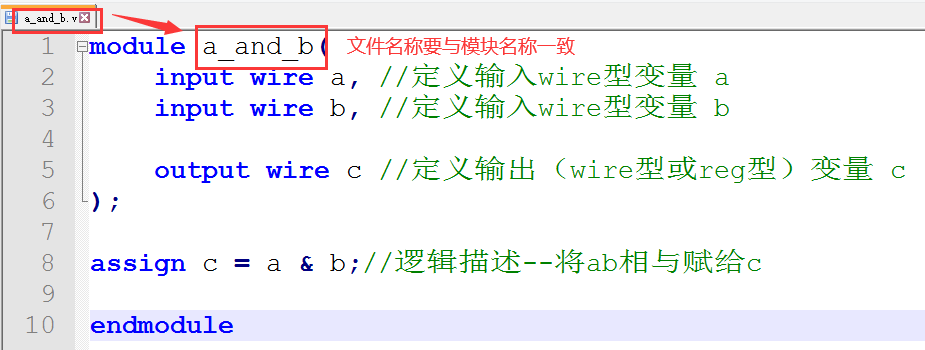

图3 模块代码

代码解析：

①模块以作为开头，作为结尾，需要注意模块名与 V 文件名要一致；

②小括号内描述端口， HDL 中输入端口的关键字为 input，输出端口的关键字为。wire（线）为端口的变量类型， input 端口的变量均为 wire型， HDL 中另一种常用的变量类型为 reg（寄存器），将在后面的章节详细介绍；

③代码第 8 行，描述了具体的逻辑功能，为 HDL 中的关键字，可以描述组合逻辑，每一个后面只能跟一条语句。 HDL 中另一个常用的关键字为，后续会详细讲解。该语句表达的意思为 a&b赋值给 c，其中=为赋值号，将右边的结果赋值为左边的变量， &为按位与，即变量的对应位相与，将在基础语法部分详细讲解。

这样我们就已经将图中电路描述清楚了，代码只需要按照给出的模板填写对应的内容即可。

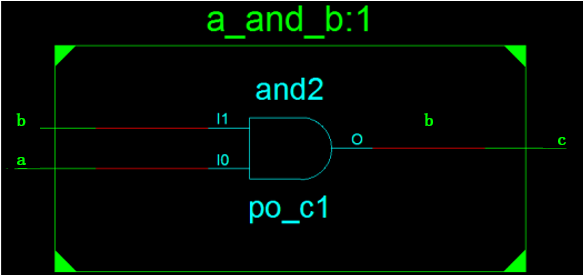

第二章节我们将会讲解在ISE中如何验证代码是否有语法错误，以及将对应的代码转变成 RTL 电路。

贰

第二章：电路综合

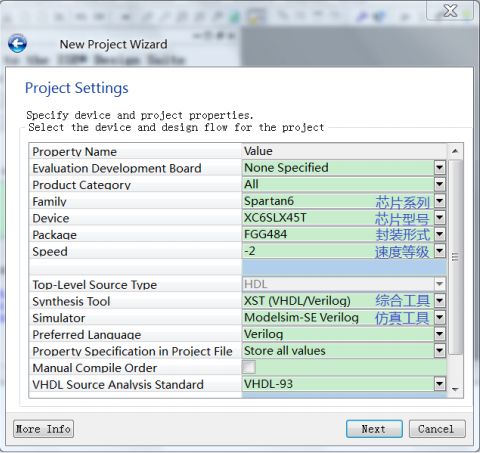

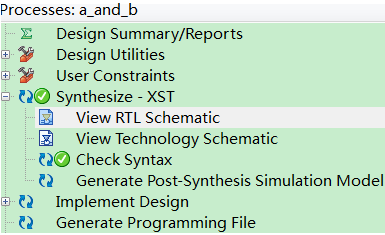

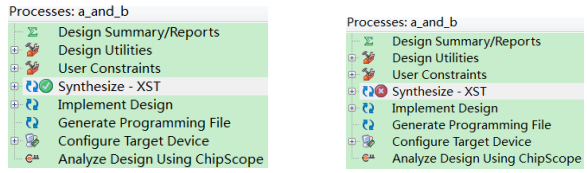

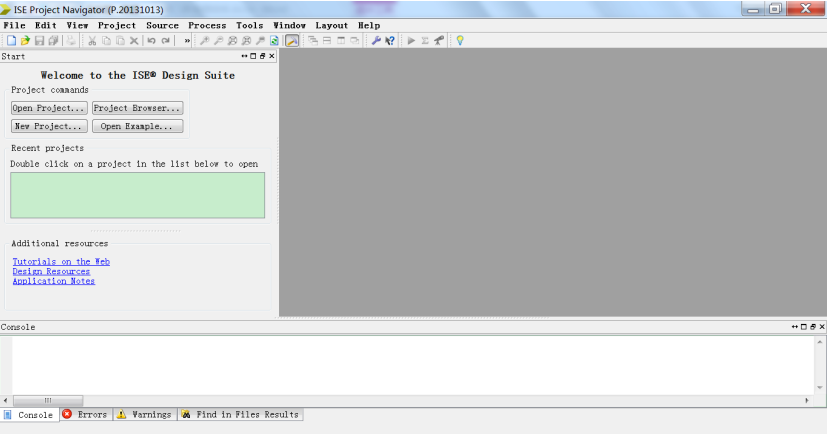

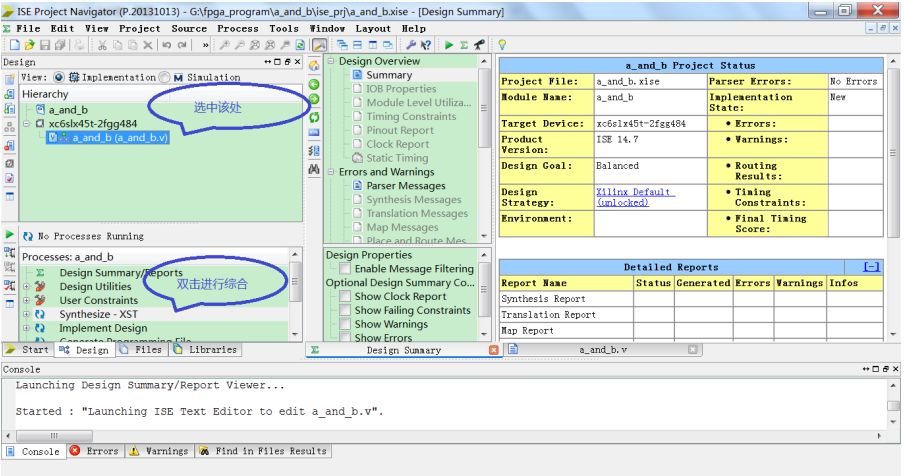

第一章中已经将 a & b = c 对应的 HDL 程序写出，但是我们无法得知我们所写的代码是否有语法错误，也不知道代码是否能够按照我们的意思生成对应的电路。本章中我们将会使用公司的 ISE 软件对所写的程序进行综合，从中可以得知代码是否有语法错误，以及生成对应的 RTL 电路。为了方便管理，我们在与文件夹同路径下新建一个文件夹，取名为（基于 ISE 的）。打开 ISE，会看到如图 1 所示的界面。点击右上角的 File，选择 New …新建一个工程。
