【FPGA经验分享】学习 ZYNQ 的一块超低成本开发板-“矿机”

时间:2024-08-07      来源:网络搜集 关于我们 0

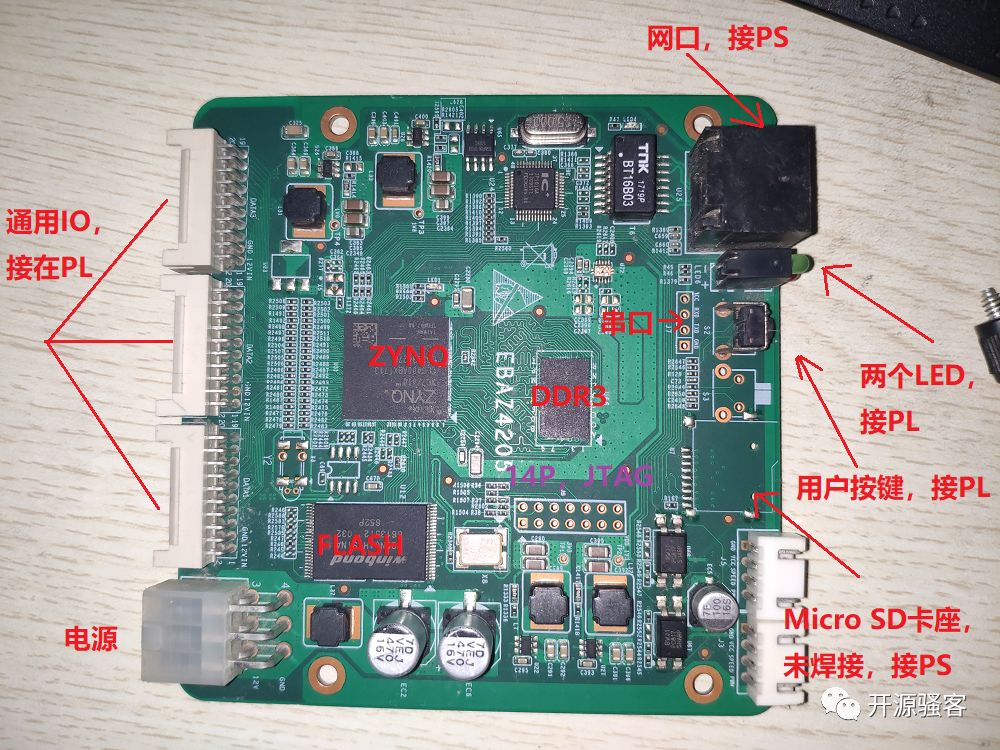

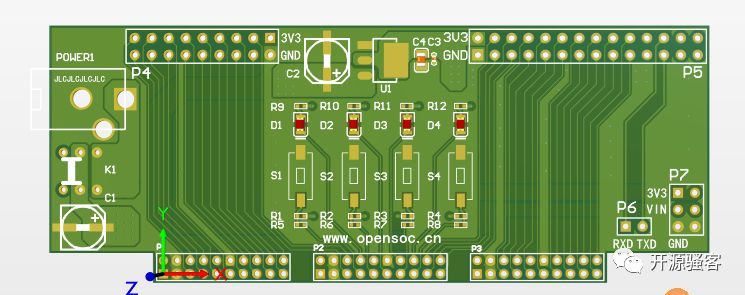

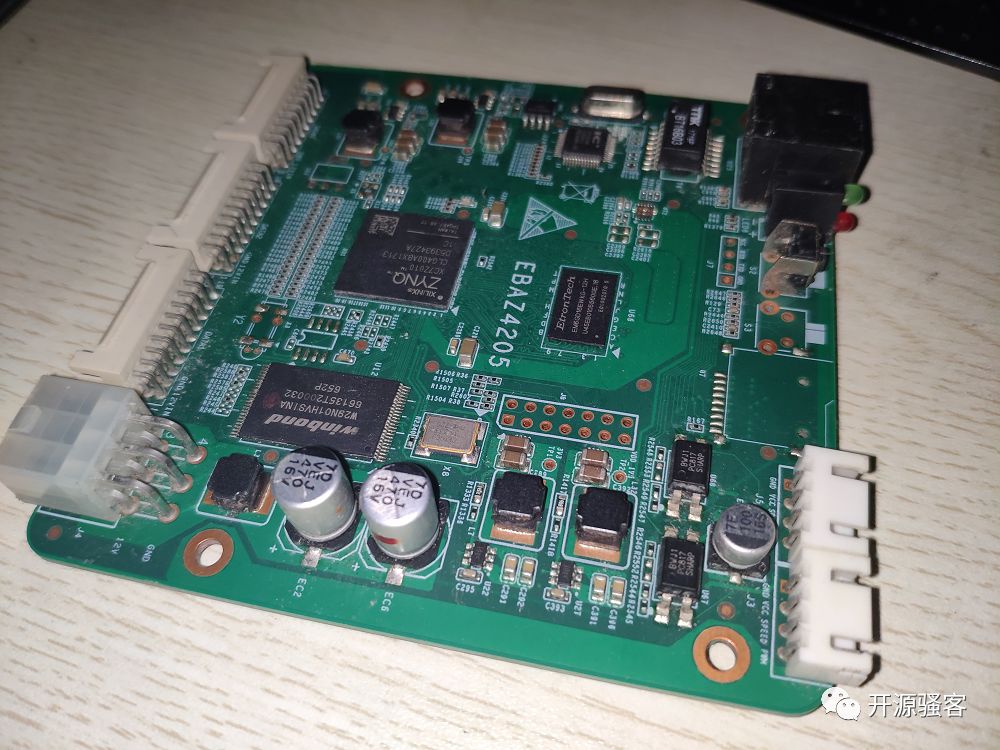

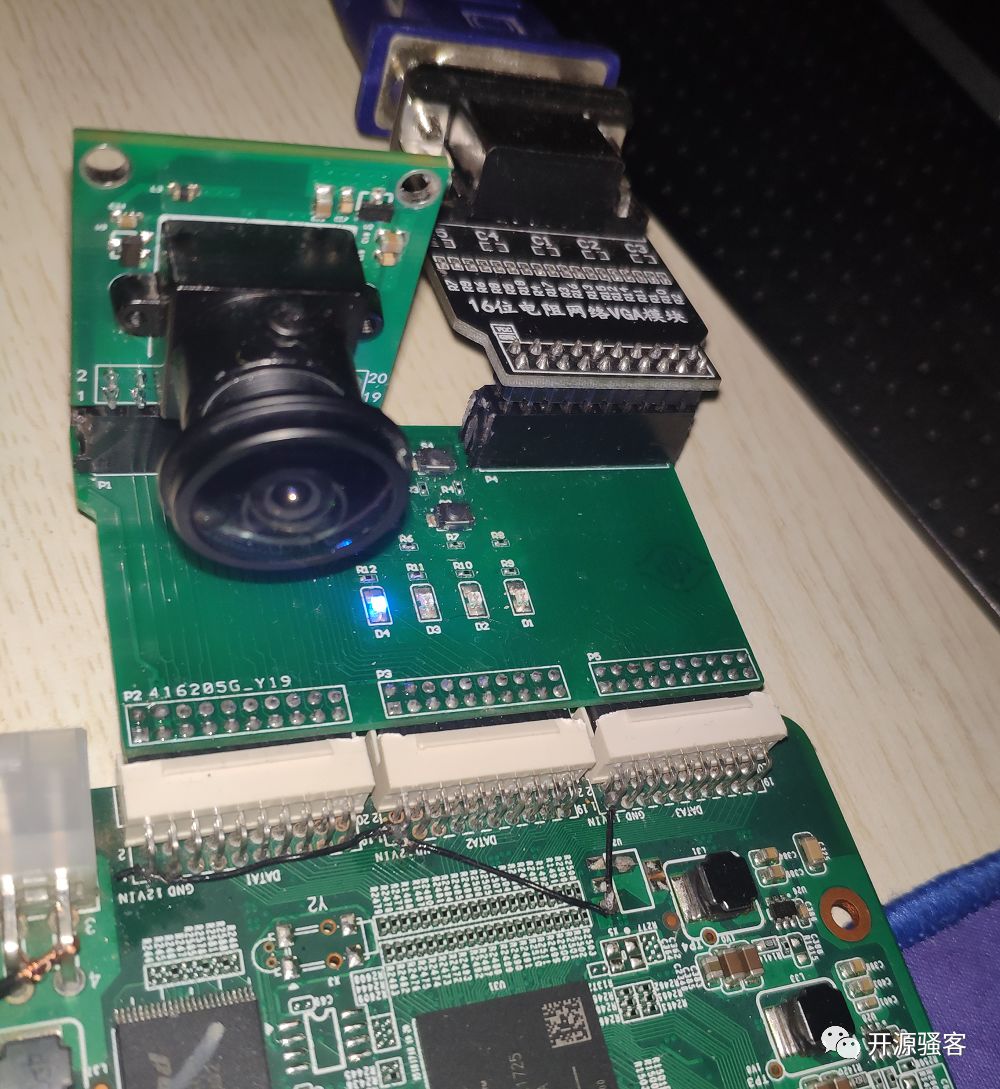

今天给大家分享一块学习 ZYNQ 超低成本的开发板,板子如下图所示。超低成本,那成本到底有多低呢?这块板子,只要五十块钱左右就可以到手。当然,运气好,价格还可以更低。对于这块板子,可能大部分都会有这两个疑问:1、这块板子,为什么价格可以到这么低呢?2、这么便宜的板子,硬件外设资源怎么样呢?先来说第一个疑问,这块板子什么价格会这么低?这块板子,主要用途也不是拿来当开发板的,而是用来“挖矿”,称之为“矿机”。“挖矿”这个东西,可能大家没怎么接触过,但 比特币 应该还是有所耳闻吧。而“矿机”就是用来挖 比特币 的。具体是怎么样的一个挖法,咱们就不介绍了,大家可以自行网上搜索资料。然后由于“矿难”,很多“矿机”被放弃掉了,有些玩家,就低价售出“矿机”,亦或是有一批人专门收购“矿机”,之后低价出售。而这款“矿机”是用 ZYNQ 来开发的。所以正好,一些想学习 ZYNQ 的网友,就买来自己改造一下,当 ZYNQ 开发板来用了。毕竟市面上的大部分 ZYNQ 开发板,都是要好几百的。就学生党而言,这是一个不错的选择。接下来说第二疑问,来介绍一下这块板子的资源。板子的资源大概就这些,JTAG、SD卡座和串口是没有焊接的。单从板子上看的话,资源还是挺少的。板子上不是有 IO 口是引出的嘛,可以自己 DIY一个扩展板来玩一玩。这是我目前做的一快扩展板,小板子上有 4个 按键、4个LED,可以接摄像头和VGA模块。在这块板子上,用VGA显示摄像头实时采集到的画面,是完全可以工作的。这样一个平台,自己完全可以用来做一做基于ZYNQ的图像处理算法,做一做人脸识别,神经网络,这些都是完全可以的。看到这里,大家可能会想问,板子在哪可以买到,板子在咸鱼搜 ZYNQ 或者 EBAZ4205 应该就可以找到了。不过这里要先提醒一下,这是属于拆机板,大部分卖家是不包好坏的,买回来能不能用要看运气。所以在买之前,最好先问清楚卖家。另外,转接板是我自己画的,当时只打样了几块,周末班的学员在使用,我这目前也没有剩下的了。而且这一版的转接板,还不够完善。所以现在又改了一版转接板,在之前的基础上,加上了电源,和串口的功能。新改版的转接板,还没有生产,这几天会投板。声明:本文转载自开源骚客 公众号如涉及作品内容、版权和其它问题,请于联系工作人员微(in0723mango),我们将在第一时间和您对接删除处理!投稿/招聘/广告/课程合作/资源置换 请加微信:13237418207
