OpenCL浅析(1)-GPU和FPGA平台搭建

简介

是由非盈利性组织 Group组织发布的针对异构设备进行并行化计算的一套开源的API以及程序语言。

它提供两种并行化的模式，包括任务并行以及数据并行，目前针对GPU的引用，主要是以数据并行为主。 API是按照 C API定义的，由C和C++封装而成。使用 C语言编写的代码可以在支持的设备上运行。 C是C99语言的子集，并适当地扩展到众多异构设备上执行数据并行代码的能力。

所谓异构设备，就是指底层硬件架构有较大不同的设备，比如CPU与GPU，FPGA（可编程门阵列），CPU中负责分支预测及跳转的控制单元和cache占据较大的面积，而ALU（算术逻辑单元）占据的比重远远小于GPU中的ALU面积比重，换句话说，CPU强于控制，弱于计算，而GPU强于计算，弱于控制。

上图中，绿色部分是逻辑计算单元，红色的存储单元，橙黄色的是控制单元。

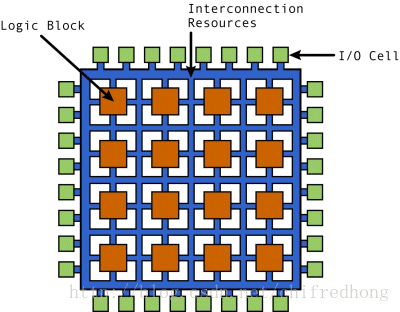

而FPGA近几年在深度学习、数据中心的部署，让它渐渐崭露头角。它的内部结构不像CPU和GPU那样把电路结构固化在芯片中，而是由LUT（查找表）、寄存器等基本器件构成，然后通过内部密集的互联线连接到IO。使用时，通过USB接口向设备传输一个二进制文件（位流），将其内部基本器件集合设置成针对某个应用的具体的电路结构。简单来讲，这相当于FPGA内部有数量及其庞大的开关，然后我们输入一股有规律的电流，将涉及到的开关拉高，并且暂时固定位置，而一旦开关都设置好以后，电路可以执行一定的功能。

现在的主流的两大FPGA厂商Intel（本质上是，被Intel收购了）和，他们都提供了针对标准开发的软件套件，目的就是避开传统FPGA开发中，使用硬件描述语言（或VHDL）开发中周期长、流程复杂的缺点，使用高级语言（例如C语言）开发FPGA应用，降低了使用FPGA开发的门槛。

基本上，现在主流的异构计算架构都是主-从架构，主机通常是CPU，而从设备是GPU或FPGA，二者通过PCIe接口通信。

开发环境安装

平台和设备

一个平台通常对应一个供应商。它负责为其设备提供实现。例如，具有i7-4790 intel cpu的机器将会有一个平台，大概命名为“intel ”，该平台将包括两个设备：一个是intel cpu本身，另一个是intel hd 4600 GPU。这个“intel ”平台正在为这两个设备提供实现，并负责管理它们。

让我们再来一个例子，但这次是从生态系统外面。运行os x的和intel iris pro gpu和专用的卡都将显示一个名为“apple”的平台。两个gpus和cpu将显示为属于此平台的设备。这是因为“苹果”平台是为所有三种设备提供实现的平台

但请记住：

1、平台可以有一个或多个设备。

2、相同的设备可以具有来自不同供应商的一个或多个实现。换句话说，设备不仅可以属于一个平台。

3、该平台的版本不一定与设备的版本相同。

ICD和ICD

1、icd（可安装的客户端驱动程序），它是针对某个特定设备的专门的实现，也就是运行时。可以在.so/dll或.so/dll这样的文件中找到它。它是指允许多个平台共存的模型。它并不是核心功能，而是的扩展。

2、icd （在.dll / .so中）： (ICD) 是实现应用程序与各硬件厂商提供的驱动()之间隔离的中间库。它用于管理同一系统中的多个icds

icd只是一个可选的扩展，标识符是。当你安装了某个厂商的SDK，就会在操作系统的注册表上添加相应的注册表项。 icd 允许应用程序调用HR函数获取所有已经安装的平台的列表，从中选择一个平台，并将 api调用发送到底层实现。 注册表中提供了icd加载程序库的源代码。

注意，一台机器可以有几个平台，每个平台都有自己的驱动程序和版本，总是只有一个icd加载程序。 icd加载器充当所有安装的平台的主管，并为所有调用提供了唯一的入口点。基于平台ID，它将主机调用分配到正确的驱动程序。

这样你就可以编译icd（上的.dll或者linux上的.so），而不是直接给所有可能的驱动程序编译。在运行时，应用程序将搜索icd并加载它。 icd依次在注册表（）或特殊目录（linux）中查找注册的驱动程序。您的软件的每个调用将由icd解决，这将进一步调度请求到所选的平台。

ICD 在上如何枚举？

在上，和厂商想关的库文件是设定在注册表中的。ICD 会扫描注册表项\\\\的值，当DWORD中的每个值都为0时，ICD 打开由名称指定的动态链接库，使用的值。例如，如果注册表[\\\\]包含下列值"c:\\ a\\.dll"=dword:，那么ICD 将打开"c:\ a\.dll"库文件

添加

在成功加载了一个厂商ICD库后，ICD 会从库文件中查询下列函数HR, , 和.如果其中任意一个函数不存在，则ICD 会关闭并且忽略这个厂商的ICD库。

接下来，ICD 查询可用的ICD- 平台，这个过程使用库中的HR函数。 对于每一种平台上，ICD加载器查询 平台的扩展字符串来验证的 支持，然后使用函数查询平台的厂商ICD扩展后缀 ，函数使用参数， 如果其中任何一个步骤失败，ICD 将忽略 厂商ICD并继续到下一个。

配置 开发环境： AMD GPU平台

说明，以下的是针对Win7 AMD APP SDK 2.9版本的开发环境搭建

1、环境变量

安装完AMD APP SDK 2.9后，系统会自动添加$()环境变量，值是安装时指定的路径。

2、添加头文件

在项目->属性->配置属性->C/C++->附加包含目录中添加

$()/

（C:\Users\\AMD APP SDK\2.9-1\和C:\Users\\AMD APP SDK\2.9-1\\可添可不添）

3、添加库目录

在项目->属性->配置属性->链接器->附加库目录中添加

$()\lib\x86（win32项目配置）或：\$()\lib\（x64项目配置）

4、添加库输入

使用AMD SDK平台时，需要配置.lib文件，具体方法：项目->属性->配置属性->连接器->输入->附件依赖库->编辑，添加.lib

5、主机代码

在主机程序代码中添加#

Intel FPGA平台

说明，以下的是针对Win7 14.0版本的开发环境搭建

安装顺序：Intel FPGA -> Intel FPGA SDK for ->FPGA PCIe 驱动 -> 2012 ->

Intel FPGA 和Intel FPGA SDK for 下载地址

注意：Intel FPGA SDK for 需要，不然无法编译内核设计文件。同时，把相应开发板的BSP（板级开发包），复制到Intel FPGA 的目录下。BSP里面包含FPGA板子.xml描述文件，这个文件指出设备的名字、链接器输入库的名字以及相应驱动程序所在目录等信息。

1、环境变量

安装完Intel FPGA 和Intel FPGA SDK for 后，环境变量中会自动添加 ，其值为相应平台安装后的路径。另外，还需要添加OOT 这个环境变量，它的值为相应BSP的路径

2、设置解决方案的配置

因为 Intel 的 只支持 64 位的系统，所以在这里没有了 32位和 64 位之分，项目->属性->活动解决方案平台->新建->键入或选择新平台，选择 x64 作为当前解决方案的平台。

3、添加头文件

在项目->属性->配置属性->C/C++->附加包含目录中添加

$()\host\

4、添加库目录

在项目->属性->配置属性->链接器->附加库目录中添加

$()\host\\lib 和$(OOT)\\\lib

5、添加库输入

项目->属性->配置属性->连接器->输入->附件依赖库->编辑，添加

alterahalmmd.lib
terasic_apb_14_0_mmd.lib
alteracl.lib
acl_emulator_kernel_rt.lib
pkg_editor.lib
libelf.lib
acl_hostxml.lib

至此，面向的软件开发平台安装完成~
