上位机串口控制FPGA开发板LED

实验目的：

上位机软件通过串口控制FPGA开发板上4个LED灯的亮灭，同时数码管显示LED灯亮的个数，实验效果如下图。

实验背景：

一直都想学习FPGA，这次算是入门了，我是看书学习的，所以FPGA的代码是参考着书本上的修改的，其实很高兴，因为这个实验是我自己发散出来的，书上的开发板和我用的开发板不一样，并且小软件也是自己用C#写的，总之，挺开心吧，本着开源的精神，所有的上位机代码和FPGA程序上传，如有需要请自行下载(点此下载)。工作就没时间写教程之类的，简单的介绍一下吧

硬件平台： IV系列 系统时钟 50MHz

软件平台： 11.0(32-bit)

系统环境：Win7 旗舰 64位

硬件连接：

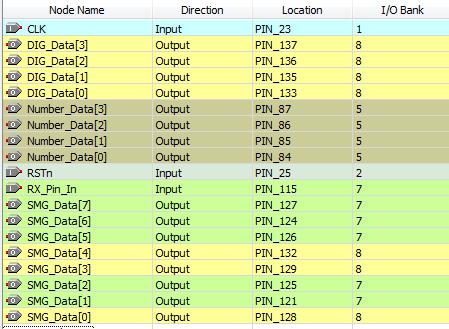

图1为在中的的内容

图1 内容

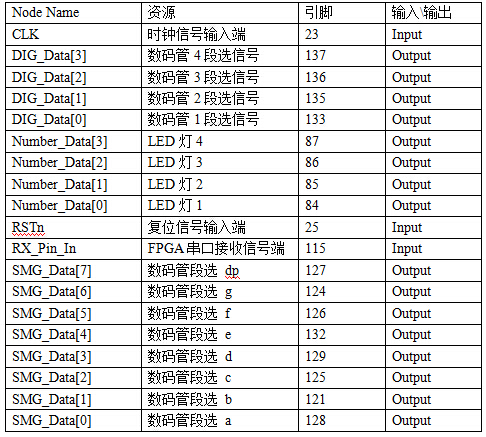

表1为使用到的资源

表1 硬件连接

操作流程：

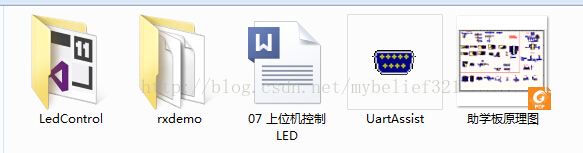

1. 将文件夹下的代码修改成适合自己的，下载到开发板

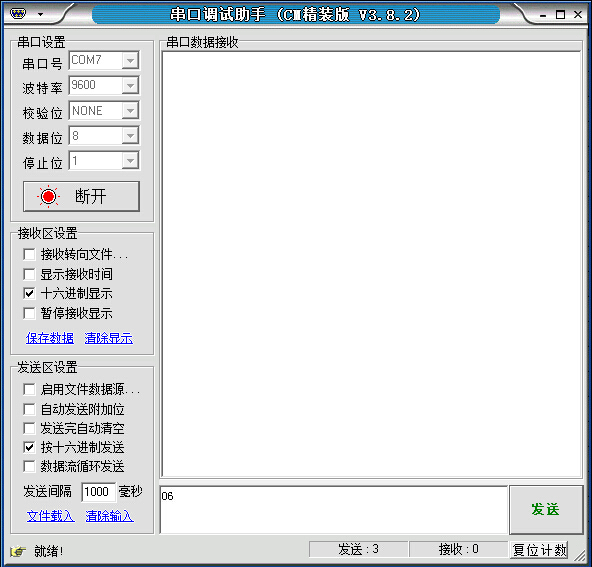

2、确保电脑和开发板已经通过串口连接，打开下载资源文件夹下的串口助手 .exe (这里暂时用串口助手演示)，串口助手波特率9600，校验位None，数据位8，停止位。

3、串口助手以十六进制发送字节0x06 ，这里其中两个LED灯会变亮，数码管显示亮的个数，具体的字节需要自己的开发板配合的。

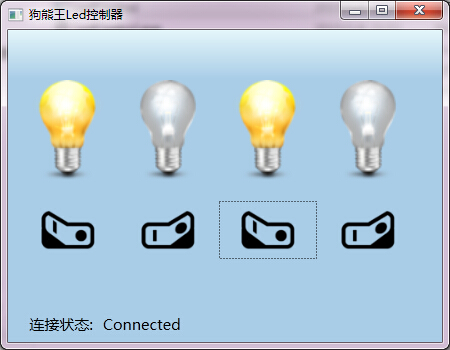

如果用我自己写的软件，直接启动就可以控制了，源代码如果有兴趣可以看看，很傻瓜的代码

结束语：

该睡觉了，明天还要上班，本来写的是技术贴，结果文艺范儿大发，将下面图片中的话与看到文章的你分享。在这20郎当的年龄里，前段时间，我也遇到了人生的迷茫，一直想不通自己的目标，到底最后要成为什么样的人，偶然看到朋友的动态，是啊，在等待的日子里，我就勤练技能吧，愿用接下来的一年养得深根，换我的枝叶茂盛。
