在平时工作中，经常会听到哪个FPGA或者某个芯片包含了几百万门，每次听到这种数字，很多FPGA工程师都会一愣一愣的，因为大家工作中，说的逻辑资源数量，一般是指CLB或者Slice的个数，没人会特指有多少逻辑门。而且现在的LUT都是4输入或者6输入，可以做成逻辑门的组合，跟普通的逻辑门个数肯定不会是一对一关系。今天我们来看下这个关系如果对应。

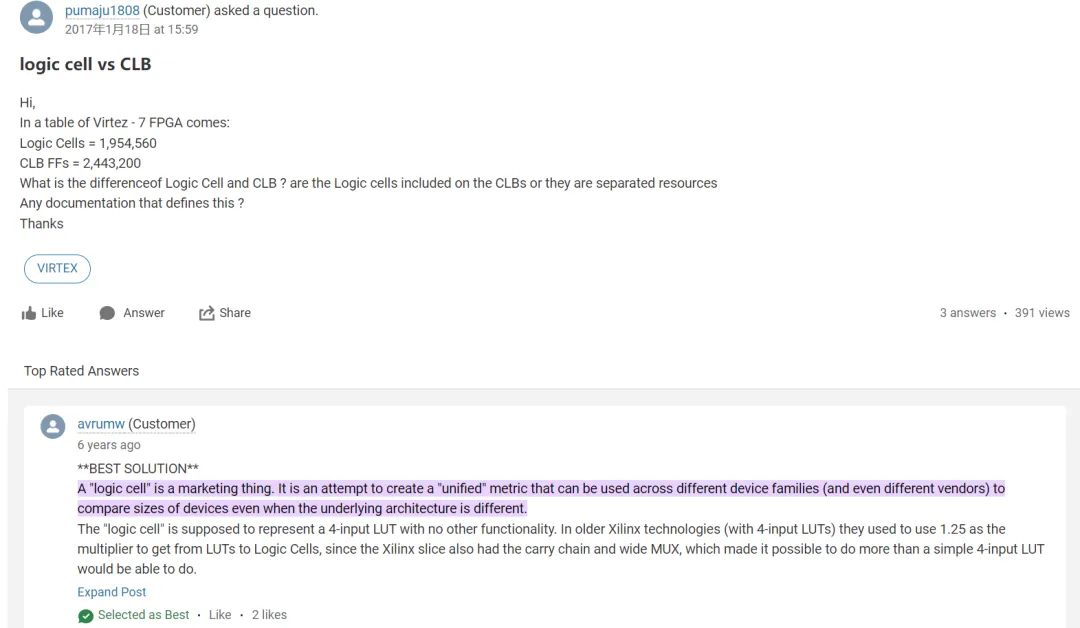

在查资源时，看到一个词--logic cell，平时没太注意到，但器件手册中都会提到。
image-20221031201440575
来看下官方的解释：
image-20221031201151101
在7系列的手册中，也可以看到：

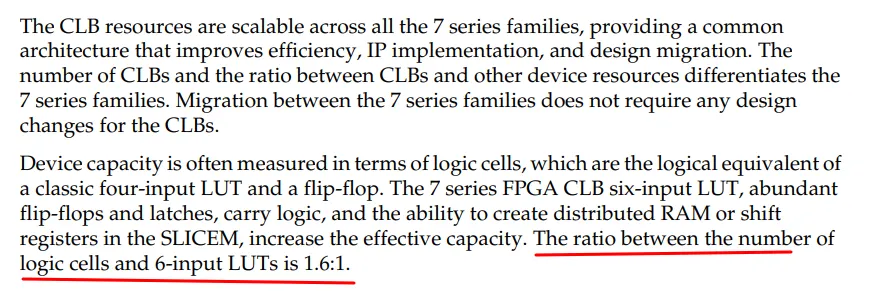

The ratio between the number of logic cells and 6-input LUTs is 1.6:1
也就是说，对于7系列包含的6输入LUT来说，一个LUT等效于1.6个logic cell。

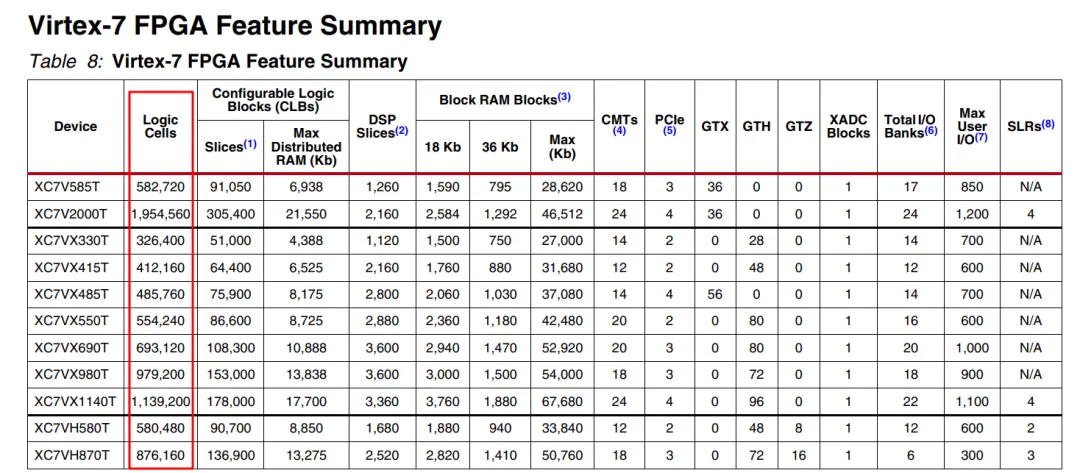

所以上面第一个图中，logic cell的个数与slice的个数比是6.4：1，因为一个Slice里面包含4个LUT，而一个LUT等效于1.6个logic cell，因此1.6*4 = 6.4.

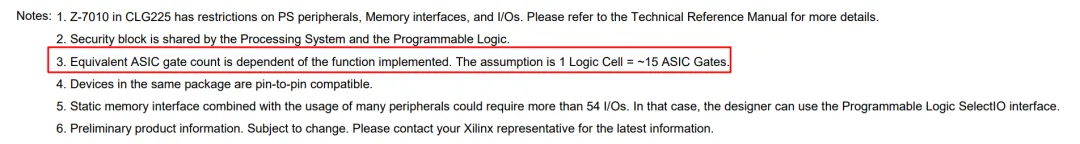

在xilinx的另一个手册中，提到一个Logic Cell大致等效于15个ASIC Gate，当然这种等效关系并不是很准确的，我们只能做个参考。
image-20221031203104770
所以，以XC7VX690T为例，有693120个Logic Cell，对应的ASIC Gate的个数为：693120*15=10,396,800，也就是一千万逻辑门。
