4、工程详细设计方案 工程设计原理框图
工程设计原理框图如下：
输入相机
相机型号为北京微视的RS-A5241-CM107-S00型 相机，分辨率全幅面下帧率可达；FPGA首先使用AXI-对相机进行初始化配置；相机配置为Full模式，输出Bayer格式图像，分辨率配置为@60Hz；Full模式下LVDS视频有12对差分数据线+3对随路差分时钟；AXI-通过驱动；串口配置相机非常简单，就是根据手册发送一串字符而已，有的相机单独流出来配置串口，可以直接用串口调试助手配置而无需FPGA；
LVDS视频解码模块
本设计参考了官方设计，基于原语实现的LVDS解码模块对输入的视频进行解码；LVDS视频解码模块设计框图如下：

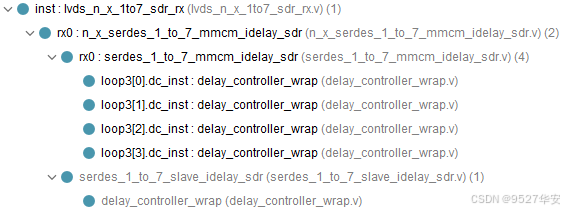

LVDS视频解码模块输入为随路差分时钟对和差分数据对；利用官方和原语实现串并转换；模块总体代码架构如下：
原语用于接收延时，保证接收端视频的稳定性；原语用于串并转换，将输入串行差分数据转换为并行数据；此外，LVDS解串视频还需要做对齐处理，随路时钟也需要通过MMCM输出同步处理；整个LVDS视频解码模块严格按照设计框图实现，解码模块顶层接口如下：

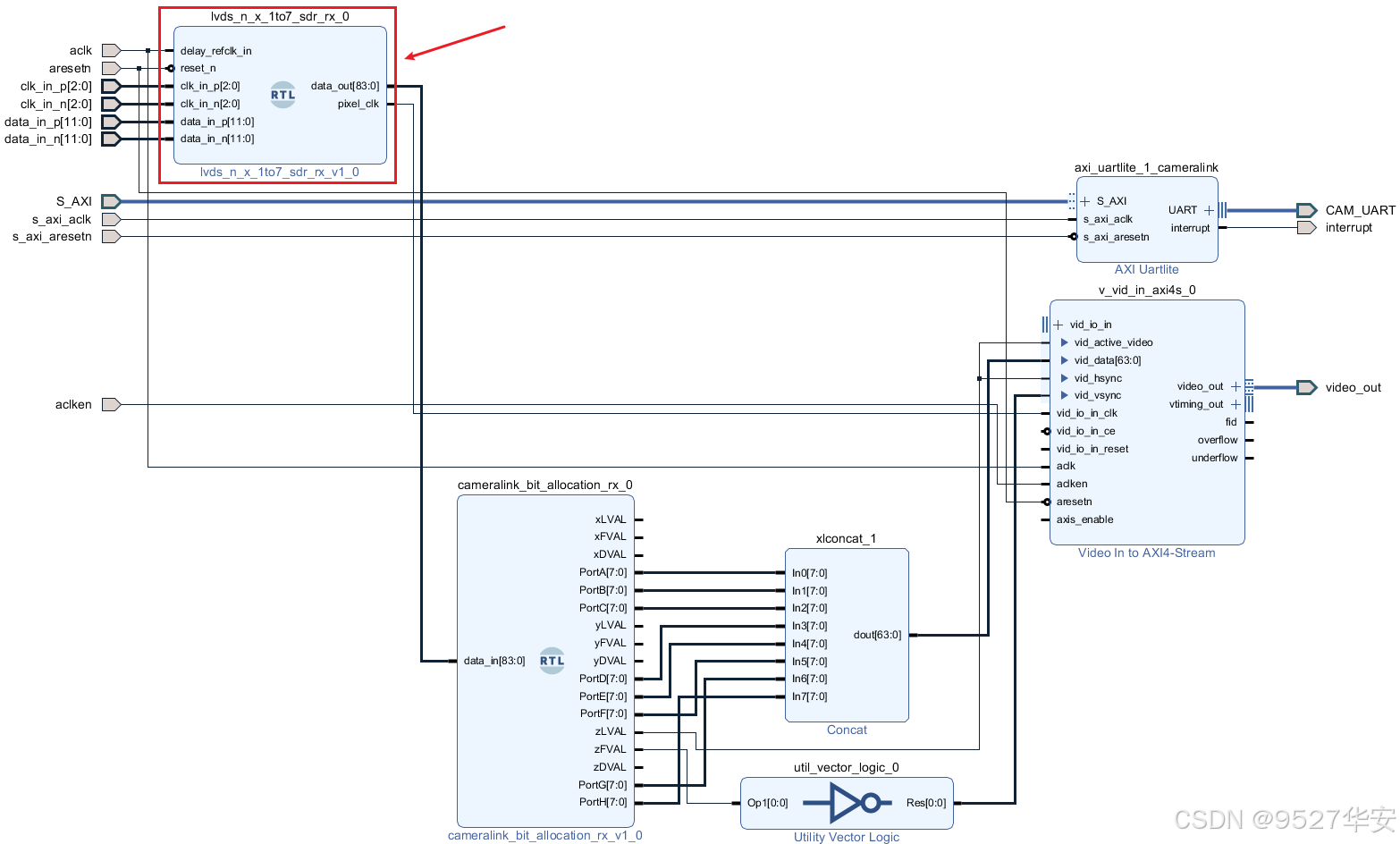

Block 设计中，直接将LVDS视频解码模块顶层拖入Block 中形成自定义IP，方便调用和使用，如下：

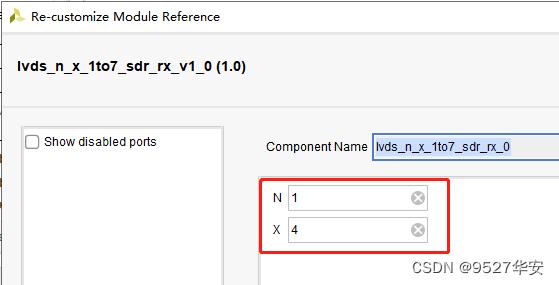

双击LVDS视频解码模块的自定义IP，可以看到配置参数如下：

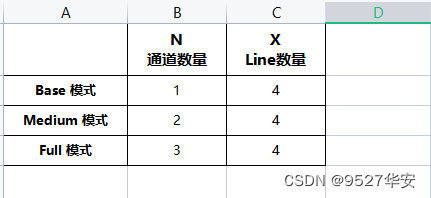

这两个参数可自由配置，以适应相机的不同模式；具体配置如下：
视频恢复模块
调用视频恢复模块，根据视频协议提取出行同步信号、场同步信号、数据有效信号和像素数据；模块总体代码架构如下：

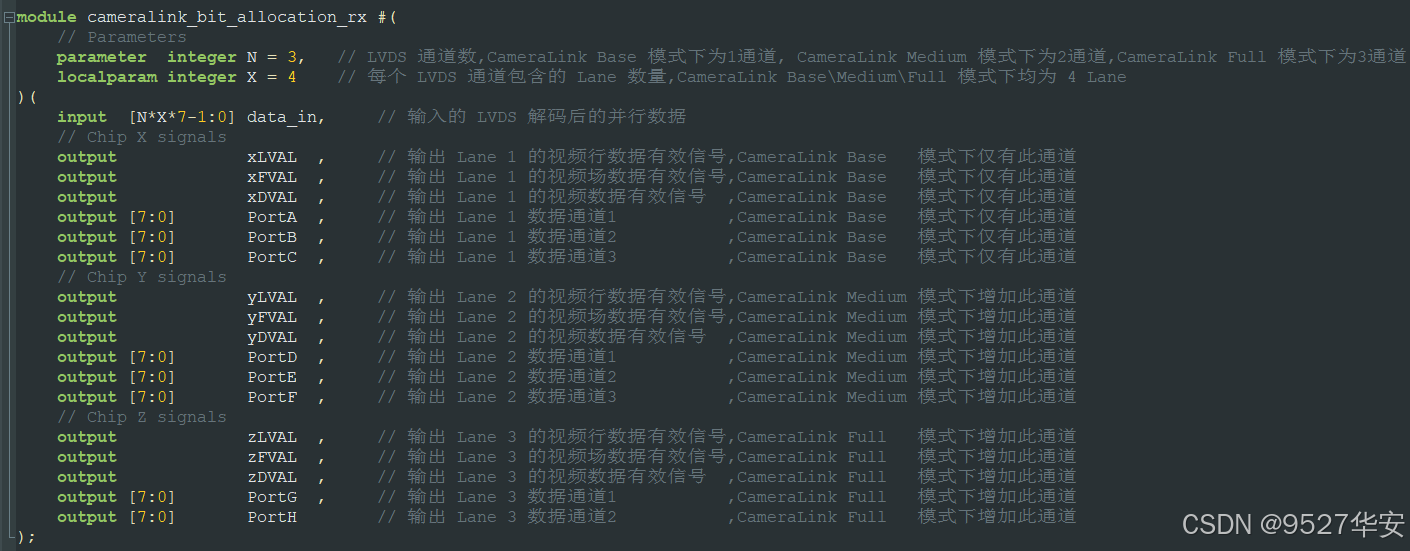

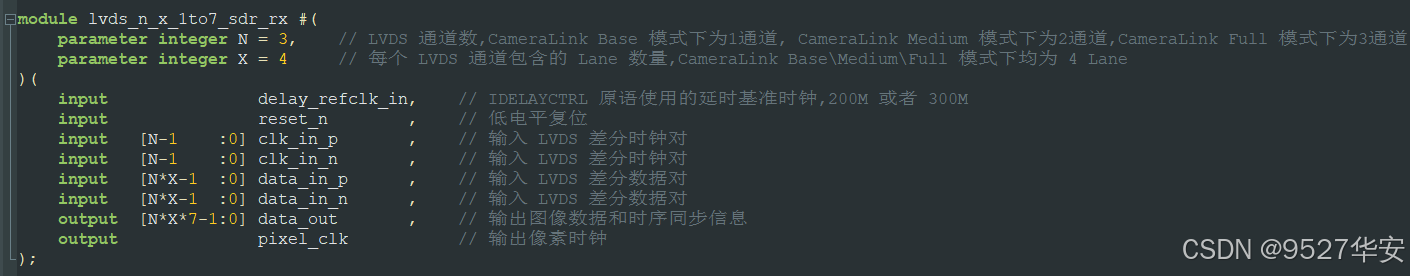

模块顶层接口如下：
Block 设计中，直接将视频恢复模块顶层拖入Block 中形成自定义IP，方便调用和使用，如下：
Video In To AXI4-

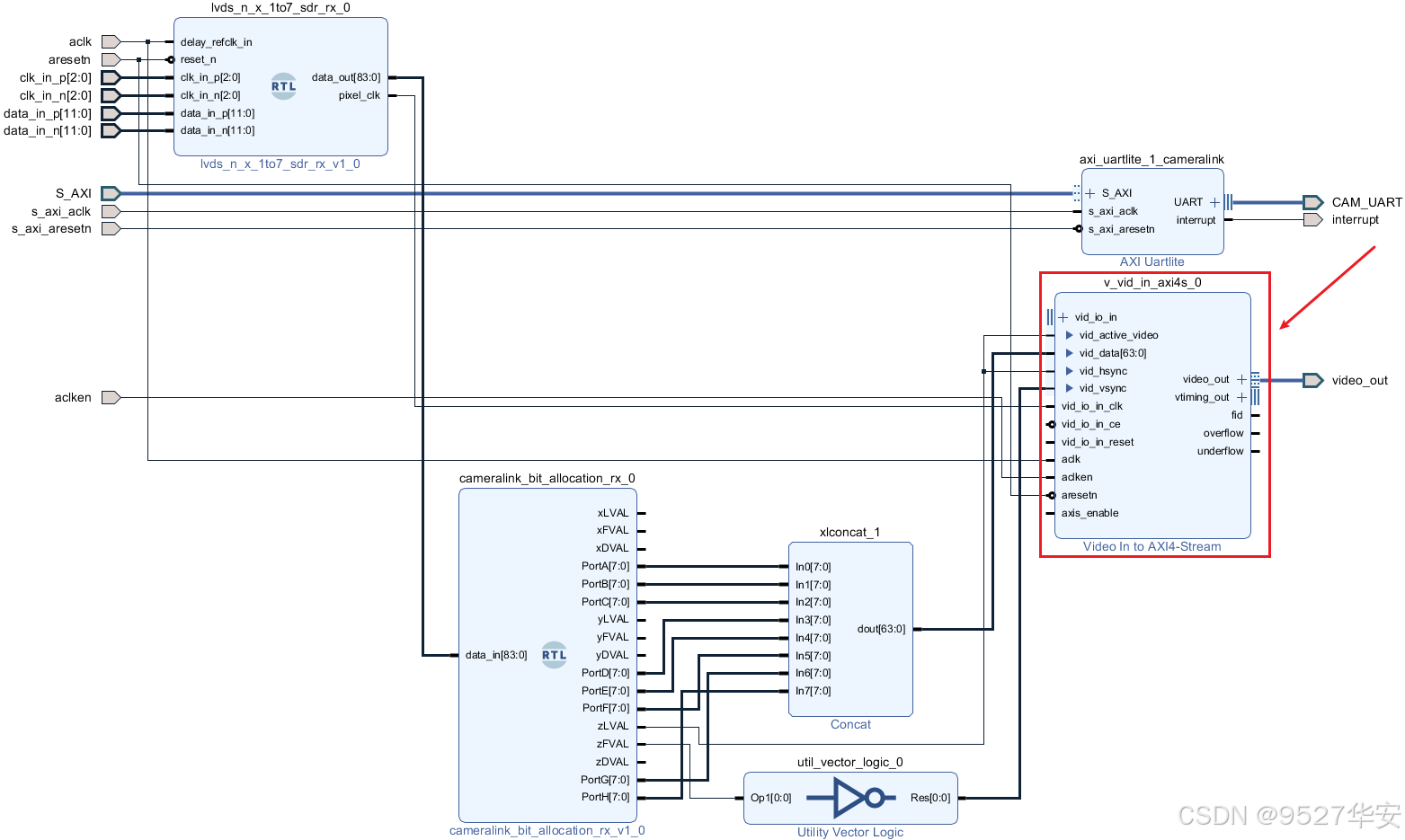

调用官方的Video In To AXI4- IP核将Bayer视频转换为 AXI4-视频流；Block 中如下：
需要注意的是，Base模式下，相机1个像素时钟输出2个像素；
需要注意的是，Full模式下，相机1个像素时钟输出8个像素；
在IP配置时需要针对性配置，具体请参考工程；
VDMA视频缓存

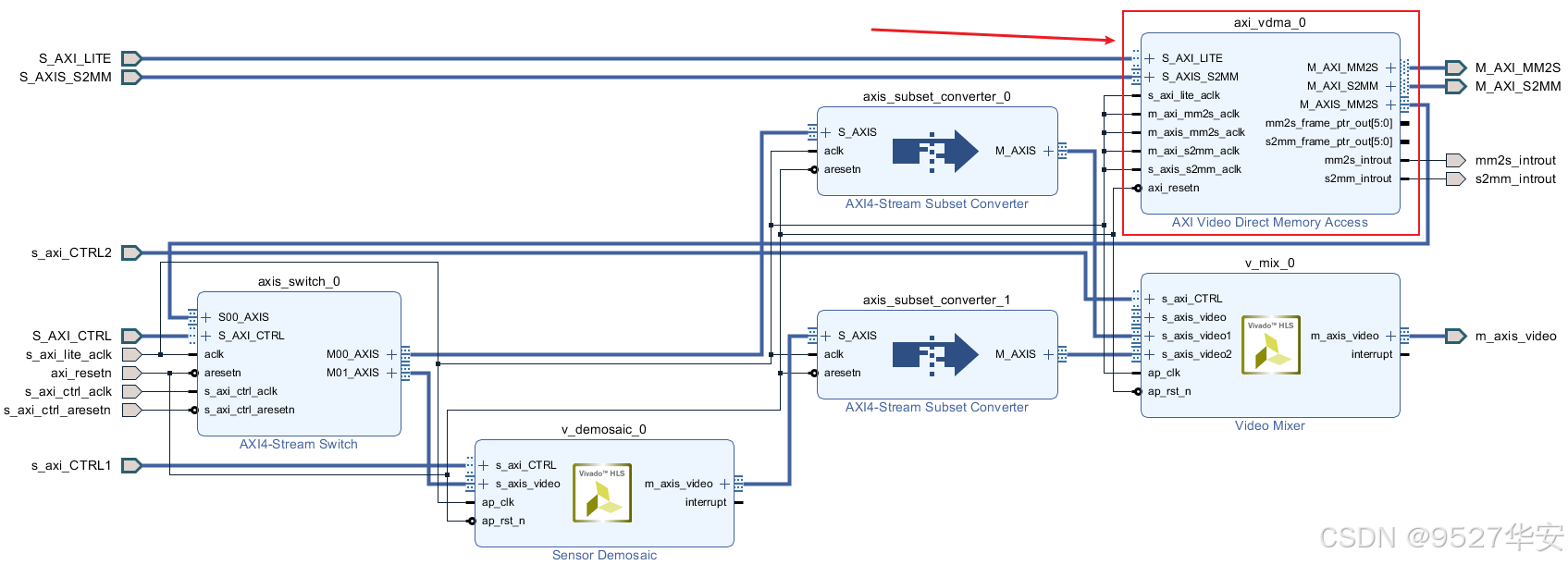

LVDS解码后的视频转为的AXI4-Sream的视频流，经VDMA送入DDR3做4帧缓存，VDMA在Block 中如下：
需要注意的是，输入VDMA的视频数据位宽只有8位，是Bayer格式图像，在IP配置时需要针对性配置，具体请参考工程；此外，VDMA需要调用软核运行SDK来配置；
AXI4- 视频切换

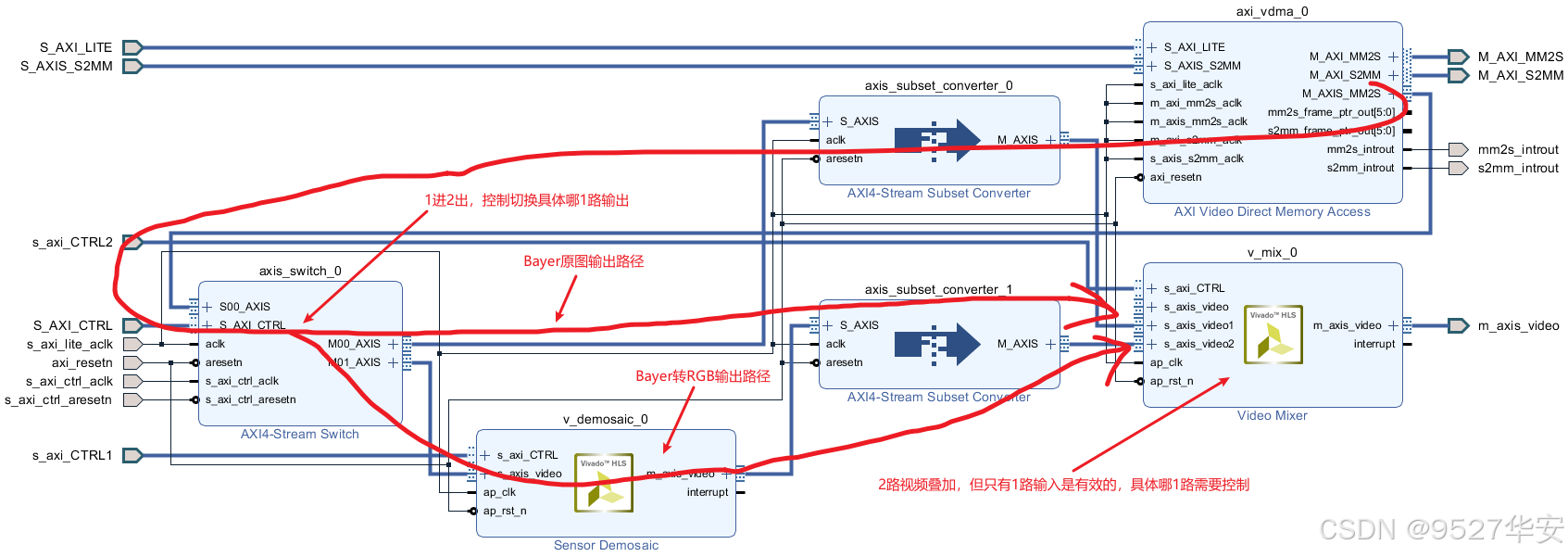

VDMA输出的视频还是Bayer图像；然后调用官方的AXI4- IP核将输入的Bayer图像一分为二，并控制选择其中1路图像输出；若选择第1路输出，则Bayer图像则直接送视频输出流程，若选择第2路输出，则调用官方的 IP核将Bayer图像转换为视频；Block 中如下：
需要注意的是，上图中的AXI4- IP核用于数据位宽转换，当选择第1路输出时，Bayer图像数据位宽为8位，需要转换为24位才能输出显示，其实也就是灰度图像拼在一起而已；
Video Mixer视频叠加

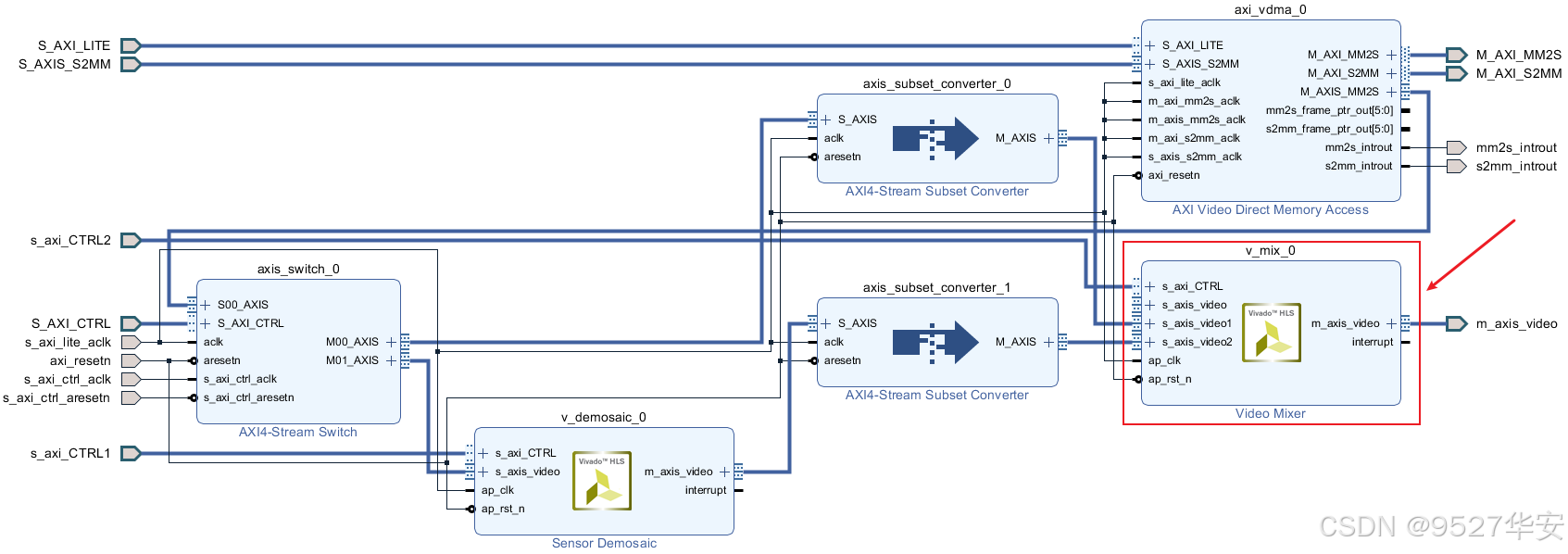

调用官方的Video Mixer IP核对Bayer视频或者RGB视频进行叠加操作，以的黑色为背景，其上叠加的视频；Block 中如下：
需要注意的是，Video Mixer需要调用软核运行SDK来配置；
HDMI视频输出
调用官方的Video 和AXI4- To Video Out IP核将AXI4-视频流转换为视频；然后视频送入板载的芯片实现RGB转HDMI输出；最后HDMI视频送显示器显示即可；Video 配置为1080P时序，芯片用AXI-I2C配置，通过驱动；Block 中如下：
需要注意的是，上图中的是专门用于芯片配置，需要调用软核运行SDK来驱动；
工程源码架构
提供2套工程源码，以工程源码1为例，工程Block 设计如下：

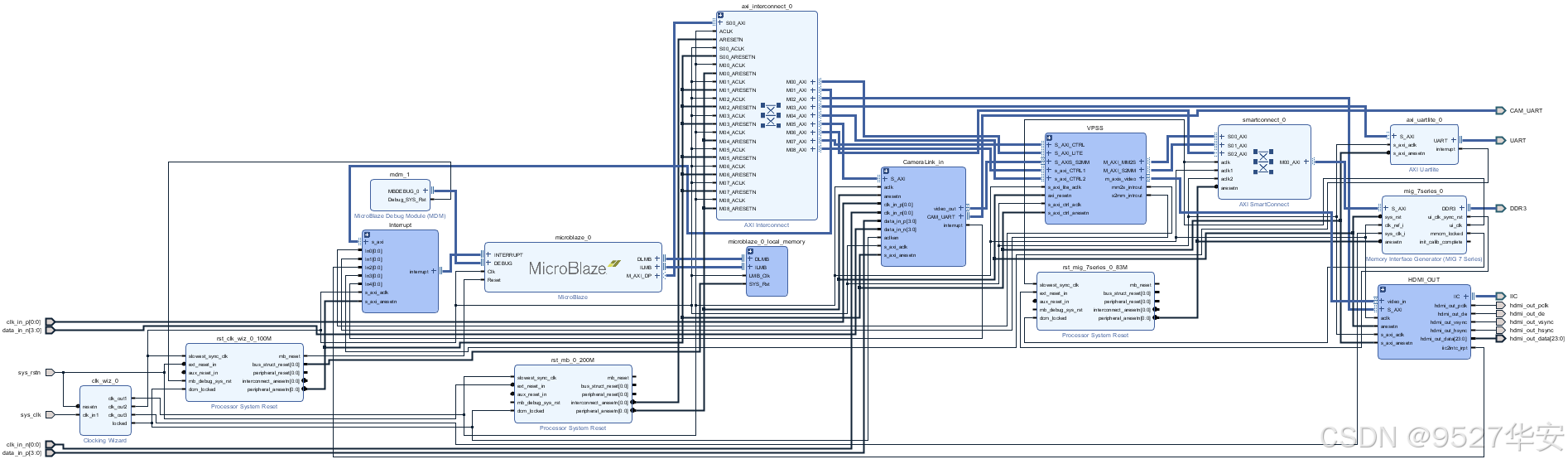

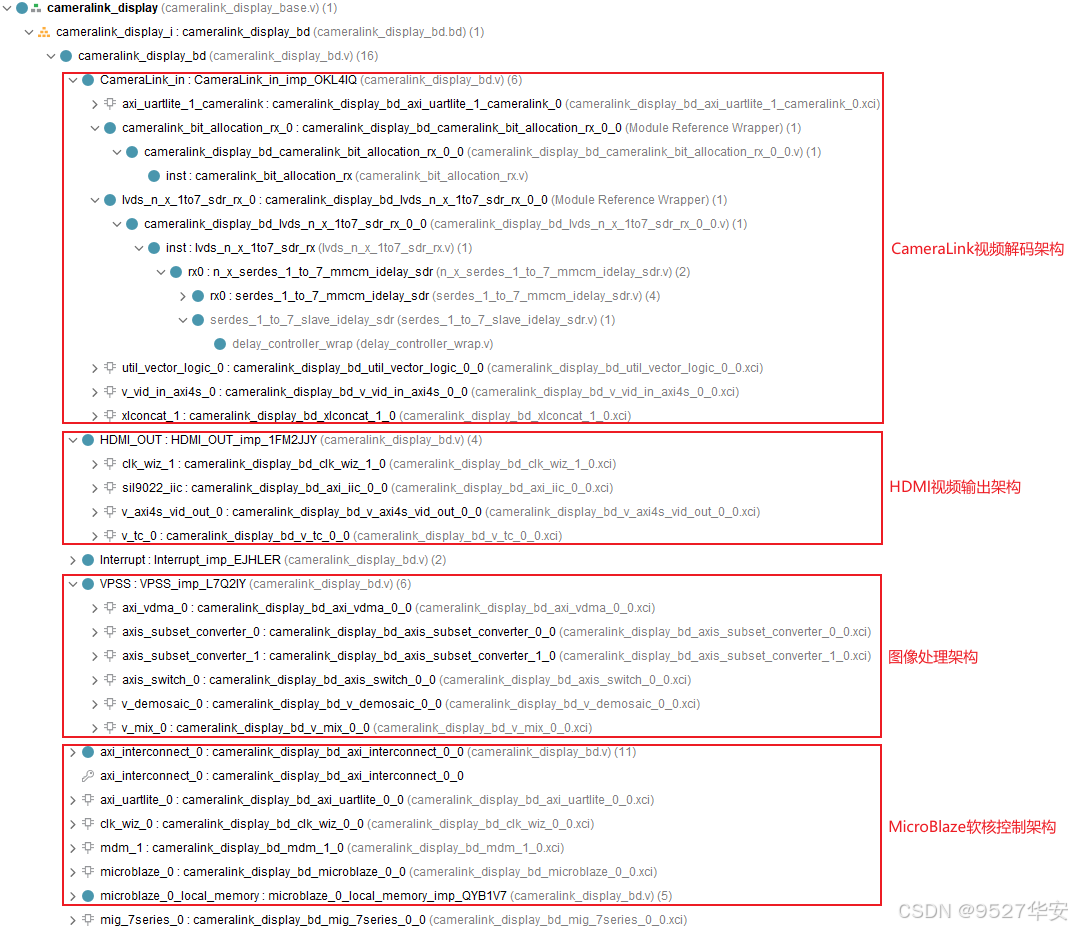

提供2套工程源码，以工程源码1为例，综合后的工程源码架构如下：

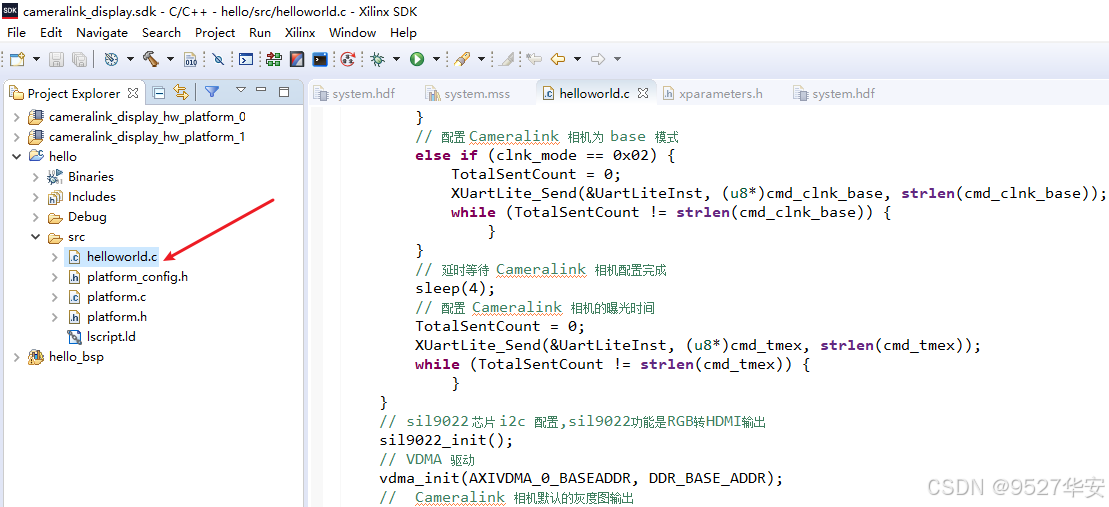

工程源码需要运行软核，用于相关IP配置和相关IC配置；SDK工程架构如下：
需要注意的是，在SDK工程中，我们将所有子函数都放在了主函数里，并提供了详细的中文注释和使用方法注释，用户可根据注释快速理解和使用；不懂的可以问我；如果你打开后注释显示乱码，请将SDK字符设置为国标；
工程注意事项
由于工程中用到了HLS生成的IP， 可能会出现综合编译失败，或者警告后在Vitis SDK里找不到设备ID等情况，此时需要更改电脑系统时间或者打上官方补丁解决这件事情，具体方法参考这位大佬博文：
直接点击前往
此外，还可以通过缩短工程存放路径解决该问题；

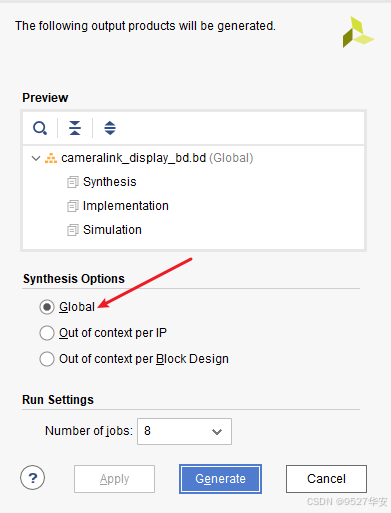

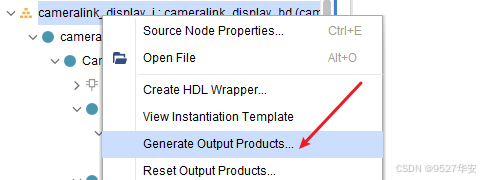

此外，在Block 生成输出文件时，请选择如下模式：
选择上图的模式，有利于HLS IP核的生成，若不选该模式，综合可能报错；
5、工程详解1详解：-100T版本
开发板FPGA型号：––-2；
FPGA开发环境：.1；
输入：相机，Full模式，分辨率@60Hz；
输出：HDMI，芯片编码，分辨率黑色背景下叠加有效区域图像；
视频解码方案：官方原语LVDS解码方案；
LVDS差分对：12对差分数据+3对随路差分时钟；
图像缓存方案：官方VDMA+DDR3颗粒，4帧缓存；
实现功能：FPGA解码视频转HDMI输出；
工程作用：此工程目的是让读者掌握FPGA解码视频转HDMI输出的设计能力，以便能够移植和设计自己的项目；
工程Block 和工程代码架构请参考第4章节的《工程源码架构》小节内容；

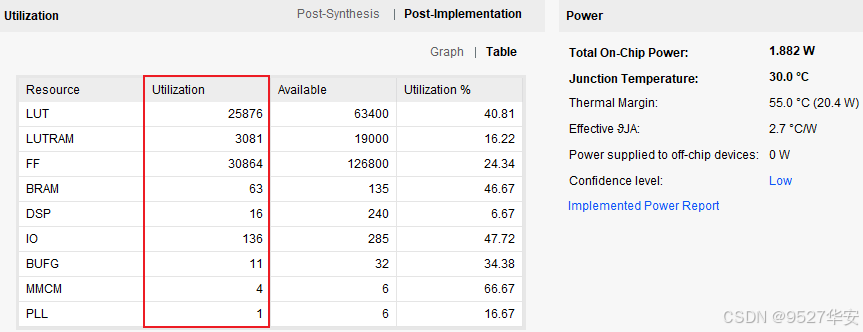

工程的资源消耗和功耗如下：
6、工程详解2详解：-325T版本
开发板FPGA型号：–>–325T–-2
FPGA开发环境：.1；
输入：相机，Full模式，分辨率@60Hz；
输出：HDMI，芯片编码，分辨率黑色背景下叠加有效区域图像；
视频解码方案：官方原语LVDS解码方案；
LVDS差分对：12对差分数据+3对随路差分时钟；
图像缓存方案：官方VDMA+DDR3颗粒，4帧缓存；
实现功能：FPGA解码视频转HDMI输出；
工程作用：此工程目的是让读者掌握FPGA解码视频转HDMI输出的设计能力，以便能够移植和设计自己的项目；
工程Block 和工程代码架构请参考第4章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
7、工程移植说明 版本不一致处理
1：如果你的版本与本工程版本一致，则直接打开工程；

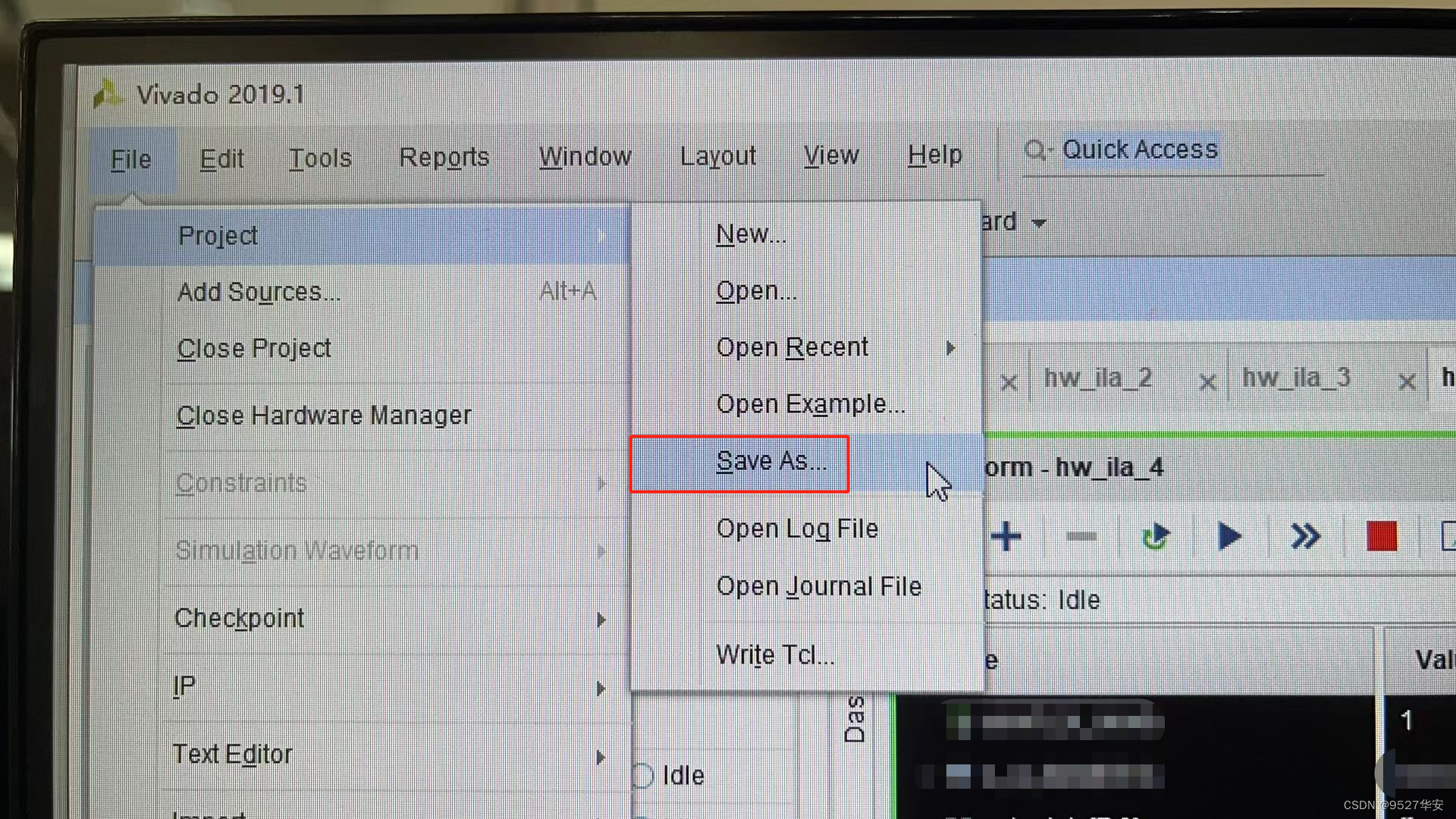

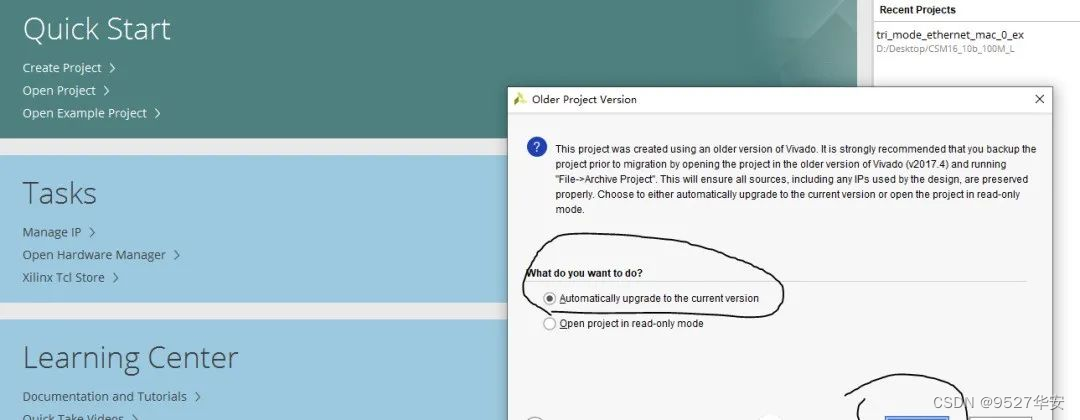

2：如果你的版本低于本工程版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的版本升级到本工程的版本或者更高版本；
3：如果你的版本高于本工程版本，解决如下：
打开工程后会发现IP都被锁住了，如下：

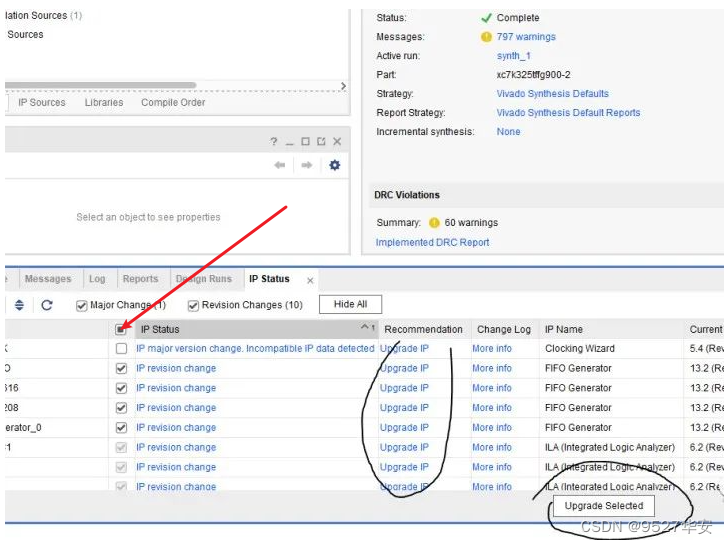

此时需要升级IP，操作如下：
FPGA型号不一致处理

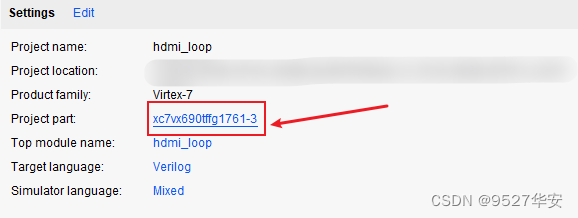

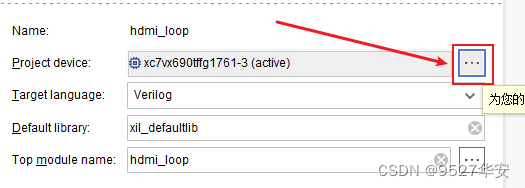

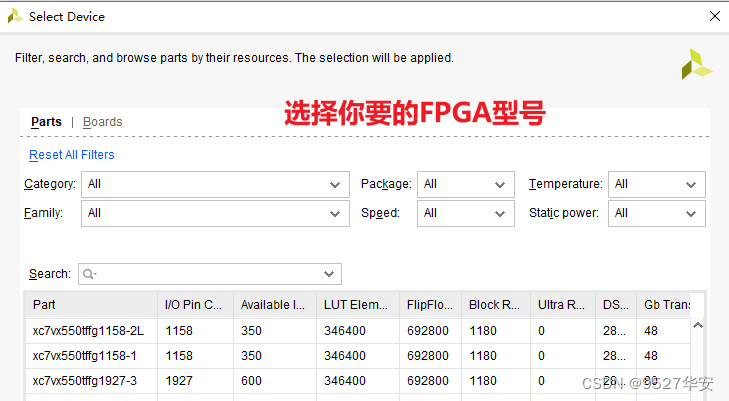

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；
其他注意事项
1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；
