1. FPGA基础和应用背景
数字信号处理（DSP）是现代信息技术中的核心组成部分，其在通信、雷达、声纳、图像处理等领域都有着广泛的应用。在这一章中，我们将深入探讨现场可编程门阵列（FPGA）技术的基础知识，并阐述其在数字信号处理中的关键作用。
1.1 FPGA的基本概念
FPGA是一种通过编程实现逻辑功能的集成电路。与传统的专用集成电路（ASIC）不同，FPGA可以在用户购买后，根据需要通过硬件描述语言进行编程和重新编程，具有极高的灵活性和适应性。FPGA内部包含大量的可编程逻辑块（如查找表LUT、触发器等），这些逻辑块可以被配置成实现各种数字逻辑功能。
1.2 FPGA的工作原理
FPGA的工作原理基于可编程逻辑单元的配置和互连。当FPGA被编程后，数据流将按照用户定义的逻辑进行处理。FPGA可以并行执行多个操作，因此其数据处理速度非常快。FPGA内部的可编程I/O单元使它能够与外部设备进行高效的数据交换。
1.3 FPGA在数字信号处理中的重要性
数字信号处理需要高速且可定制的数据处理能力，FPGA正是提供了这种能力的平台。通过FPGA，工程师可以实现实时的信号处理算法，满足低延迟和高吞吐量的要求。FPGA在算法灵活性、功耗效率以及系统升级便捷性方面相对于其他硬件平台显示出独特优势。本章将通过实例分析FPGA在数字信号处理中的应用，为深入理解后续章节提供坚实的基础。
2. 宽带数字下变频（DDC）技术介绍 2.1 DDC的基本概念和工作原理 2.1.1 下变频技术的发展简史
下变频技术是无线通信接收机设计中的关键技术之一，从早期的模拟方式演进到现代的数字实现。早期的下变频器多采用模拟电路构建，包括混频器、本地振荡器和滤波器等元件，但随着数字技术的发展，数字下变频器（DDC）开始逐渐替代其位置。
数字下变频技术的出现，得益于数字信号处理技术的快速发展和数字硬件的不断进步，特别是在高性能FPGA和专用数字信号处理器（DSP）的应用推动下，DDC实现了更高的稳定性和可编程性。DDC将接收到的高频信号转化为较低的中频（IF）或基带信号，便于进一步处理，其核心在于通过数字信号处理算法实现频率的转换。
2.1.2 宽带DDC的定义及应用场景
宽带数字下变频（DDC）技术特指能够处理大带宽信号的下变频技术。在现代通信系统，比如卫星通信、雷达和软件定义无线电（SDR）等应用中，宽带DDC有着不可替代的地位。它允许系统在保持对多个信号频率的覆盖的同时，进行高效的信号处理。
宽带DDC的关键在于其能够支持高数据率的采样和处理。例如，FPGA平台可实现多千兆样本每秒（GSPS）级的采样率，并通过高效的数字信号处理算法，提供精确的信号频率选择和抑制，这对于在拥挤的频谱环境中提取特定信号是至关重要的。
2.2 DDC的关键技术指标 2.2.1 信噪比（SNR）和动态范围
信噪比（SNR）是衡量DDC性能的一个重要指标，它表达了有用信号与背景噪声的比值。在DDC中，高SNR意味着更好的信号质量，对于接收机来说，这意味着能够更清晰地分辨信号与噪声。
动态范围是指设备能够处理的信号强度范围，通常以分贝（dB）为单位衡量。对于DDC来说，具有宽动态范围意味着能够同时处理微弱和强烈的信号，而不丢失信息，这对于多信号环境尤为重要。
2.2.2 镜像抑制比和杂散抑制
镜像抑制比（Image Ratio，IRR）是指DDC处理中抑制镜像频率信号的能力。在下变频过程中，除了期望的信号外，还会产生一个镜像信号，其频率与期望信号相同，但位置在频谱的另一侧。IRR低意味着镜像信号可能干扰到有用信号，影响系统的整体性能。
杂散抑制指的是DDC对于非期望频率成分的抑制能力。由于数字混频和滤波过程可能会产生各种杂散信号，高杂散抑制能力确保了信号处理的纯净度和准确性。杂散信号如果不被有效抑制，可能会导致接收机性能下降，包括降低灵敏度和增加误码率。
3. 数字混频器设计与实现 3.1 数字混频器的理论基础 3.1.1 混频器的工作原理
数字混频器是现代数字接收机中一个关键的组成部分，它能够将输入信号与一个本振（Local ，LO）信号进行乘法运算，实现频率的转换。在传统模拟混频器中，信号通过非线性器件进行频率转换。相对地，数字混频器则是在数字域中实现混频操作，它利用离散时间信号处理理论，通过采样和量化将模拟信号转换为数字信号，然后在数字信号处理器件上完成混频操作。
混频过程实质上是信号频率的搬移。在一个简单的乘法混频器中，输入信号为 ( x(t) )，本振信号为 ( \cos(2\pi f_{LO}t) )。输出信号可以表示为：
[ y(t) = x(t) \cdot \cos(2\pi f_{LO}t) ]
这将产生原信号 ( f_{RF} ) 与本振频率 ( f_{LO} ) 之和与差的两个频率成分，即 ( f_{RF} + f_{LO} ) 和 ( f_{RF} - f_{LO} )，其中后者通常是我们所需的信号成分。
数字混频器相比于模拟混频器有诸多优势，包括更好的频率选择性、更高的稳定性、更低的成本和功耗，以及更容易实现复杂的数字信号处理功能。
3.1.2 数字混频器与模拟混频器的比较
数字混频器与模拟混频器的主要区别在于信号处理的域不同。模拟混频器直接处理模拟信号，而数字混频器处理的是已经数字化的信号。下面列出两者的一些关键比较：
精度和重复性：数字混频器拥有更高的精度和重复性，因为它们受到数字系统固有的离散特性影响较小。 线性度：数字混频器在处理过程中很少受到非线性失真的影响。 动态范围：数字混频器可以处理更大的动态范围，而不会像模拟混频器那样容易受到过载的影响。 频率稳定性和灵活性：数字混频器可以简单地通过软件改变本振频率，而模拟混频器需要调整硬件参数，这不仅慢而且可能不精确。
综上所述，虽然模拟混频器在某些特定场合仍然有其应用，数字混频器由于其灵活性、可靠性和性能优势，在现代通信系统中得到了更广泛的应用。
3.2 数字混频器的设计方法 3.2.1 直接数字频率合成（DDS）技术
直接数字频率合成（DDS）是一种用于生成几乎任意频率信号的技术。DDS技术利用查找表（LUT）来存储一个周期信号的数字样本，然后通过数控振荡器（NCO）控制读取速率。DDS通常用于实现数字混频器中的本振信号源。
DDS技术核心在于它能够实现连续、快速和精确的频率变化，以及相位连续的变化。DDS的输出可以表示为：
[ y(t) = \cos(2\pi f_{out}t + \theta) ]
其中，( f_{out} ) 是输出频率，而 ( \theta ) 是初始相位。
利用DDS技术实现数字混频器的关键步骤包括：
选择合适的NCO和LUT以产生所需的LO频率。 使用适当的数字滤波器（如低通或带通滤波器）来滤除不需要的混频产物。 确保系统具有足够的采样率来满足奈奎斯特采样定理。 3.2.2 数字混频器的实现算法
数字混频器的实现算法主要关注于如何通过数字运算来模拟传统混频过程，同时优化性能。以下是两种常见的实现算法：
乘法器和累加器方法：直接利用乘法器对输入信号和本振信号进行点乘运算，再通过累加器实现滤波和信号增强。这种方法简单且易于实现，但是可能会因为滤波器设计不当而产生杂散信号。
graph LR
A[输入信号 x(n)] -->|乘法| B[乘以本振信号]
B -->|累加| C[累加器]
C -->|滤波| D[输出信号 y(n)]
多相滤波器方法：此方法通过设计多相滤波器组来提高混频性能和减少杂散。输入信号被分解为多个相位分量，每个分量再与本振信号进行混频。这种方法更加复杂，但可以提供更佳的杂散抑制效果。
graph LR
A[输入信号 x(n)] -->|多相分解| B[分量信号]
B -->|混频| C[与本振信号混频]
C -->|多相组合| D[综合输出 y(n)]
在设计数字混频器时，还需要考虑以下因素：
这些因素共同决定了数字混频器的性能和适用场景。通过对算法和硬件实现的精心设计，数字混频器可以在高精度、高速度和低功耗方面满足现代通信系统的要求。
4. 数字滤波器设计参数与性能影响
数字滤波器是数字信号处理中不可或缺的组成部分，用于从信号中滤除不需要的频率分量。本章节将深入探讨数字滤波器的基本理论，并分析其设计参数如何影响最终性能。通过本章，读者将能够理解数字滤波器的设计要点，并掌握其在实际应用中的性能优化方法。
4.1 数字滤波器的基本理论 4.1.1 滤波器的类型和设计方法
数字滤波器分为两大类：有限脉冲响应（FIR）滤波器和无限脉冲响应（IIR）滤波器。FIR滤波器具有严格的线性相位特性，适用于需要相位精确的应用场合。而IIR滤波器则以其较高的效率和较低的阶数需求，被广泛应用于语音和音频处理中。
在设计方法上，FIR滤波器通常使用窗函数法或者最小二乘法，而IIR滤波器则使用双线性变换或者脉冲不变法。
4.1.2 滤波器参数对性能的影响
数字滤波器设计中的关键参数包括截止频率、过渡带宽度、通带和阻带波动等。截止频率决定了信号通过的频率范围；过渡带宽度影响滤波器的阶数，过渡带越窄，滤波器阶数越高；通带和阻带波动则与滤波器的实现精度直接相关。
4.2 数字滤波器设计的实现步骤 4.2.1 系统设计需求分析
在设计数字滤波器前，首先需要对系统设计需求进行详细分析。这包括确定滤波器的应用场景、所需滤除的信号频率范围、对滤波器性能的具体要求等。例如，如果滤波器用于通信系统中，可能需要特别关注阻带衰减的要求。
4.2.2 滤波器系数的计算与验证
滤波器设计的核心是系数的计算。根据设计方法的不同，系数计算的复杂度和适用场景也有所不同。计算完成后，需要验证滤波器的性能是否满足设计指标。这通常通过模拟仿真和数学分析来完成，确保滤波器的频率响应符合预期。
4.2.3 滤波器的FPGA实现技巧
在FPGA上实现数字滤波器时，需要考虑硬件资源的优化使用。例如，可以使用查找表（LUT）来存储滤波器系数，利用FPGA的并行处理能力提高计算效率。此外，滤波器结构的选择也很重要，如级联结构可以提高性能，但会增加资源消耗。
// 示例代码：FIR滤波器的Verilog实现
module fir_filter #(
parameter DATA_WIDTH = 16, // 数据宽度
parameter COEFF_WIDTH = 16, // 系数宽度
parameter NUM_TAPS = 64 // 滤波器的抽头数
)(
input clk, // 时钟信号
input rst_n, // 复位信号
input [DATA_WIDTH-1:0] data_in, // 输入数据
output reg [DATA_WIDTH-1:0] data_out // 输出数据
);
reg [DATA_WIDTH-1:0] tap_data[NUM_TAPS-1:0]; // 存储历史数据
reg [DATA_WIDTH+COEFF_WIDTH-1:0] acc; // 累加器
integer i;
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
// 复位逻辑
for (i = 0; i < NUM_TAPS; i = i + 1) begin
tap_data[i] <= 0;
end
acc <= 0;
data_out <= 0;
end else begin
// 移位寄存器
for (i = NUM_TAPS-1; i > 0; i = i - 1) begin
tap_data[i] <= tap_data[i-1];
end
tap_data[0] <= data_in; // 更新最新数据
// 乘累加操作
acc <= tap_data[0] * coeff[0]; // 仅示例系数
for (i = 1; i < NUM_TAPS; i = i + 1) begin
acc <= acc + tap_data[i] * coeff[i];
end
data_out <= acc >> (COEFF_WIDTH - 1); // 截位输出
end
end
endmodule
在上述代码示例中，我们展示了一个简单的FIR滤波器结构。每个时钟周期，输入数据会移动到移位寄存器数组中，同时进行乘累加操作。滤波器系数存储在外部数组 coeff 中。需要注意的是，在实际应用中，系数和输入数据都可能有不同的位宽，并且需要仔细考虑滤波器的稳定性和资源消耗。
数字滤波器的设计和实现是一个复杂的过程，涉及理论知识和实际应用的紧密结合。通过对参数的精准控制以及优化实现策略，可以设计出符合特定性能要求的高效数字滤波器。
5. 采样率转换技术与实现 5.1 采样率转换的理论基础
采样率转换是数字信号处理中的一个核心概念，它涉及将信号的采样率从一个值转换到另一个值。这一过程在数字系统中极为重要，尤其是在需要与不同设备接口或者对信号进行数字下变频时。理解采样率转换的理论基础是设计和实现高效、准确的采样率转换器的前提。
5.1.1 概率原理和实现技术概述
概率原理中最关键的概念是奈奎斯特采样定理。根据这一定理，为了无失真地从其样本中重构一个连续信号，采样频率必须大于信号最高频率的两倍。在采样率转换的上下文中，这一原理允许我们将一个采样频率较高的信号转换为一个采样频率较低的信号，反之亦然。
采样率转换的实现技术主要包括内插、抽取和它们的组合。内插过程在数据点之间引入新的样本点，而抽取过程则是移除一些已有的样本点。通过这两者的组合，我们可以实现从一个采样频率到另一个采样频率的转换。
5.1.2 采样率转换对系统性能的要求
采样率转换对系统性能有极高的要求，尤其是对准确性和效率的要求。转换过程中，必须保证信号的完整性和准确性，同时还要注意资源的消耗。高性能的采样率转换器需要在尽可能少的计算资源下实现转换，同时保持低延迟和高吞吐量。在设计采样率转换器时，需要综合考虑数字信号处理器（DSP）的运算能力和内存资源，以及如何优化算法以实现高效执行。
5.2 采样率转换器的设计与实现 5.2.1 内插和抽取的基本概念
内插是通过在现有的样本点之间插入新的样本点来增加采样率的过程。这通常涉及到一个内插滤波器，它根据原始信号的特性设计来计算新的样本值。内插滤波器有多种类型，最常见的是有限脉冲响应（FIR）和无限脉冲响应（IIR）滤波器。
抽取则正好相反，它是减少采样率的过程，通过移除一些样本点来实现。同样，抽取通常需要一个低通滤波器来去除混叠，这是一个在抽取过程中可能出现的现象。
5.2.2 FPGA实现内插和抽取的方法
在FPGA上实现内插和抽取通常涉及到数字信号处理核心和可编程逻辑的结合。FPGA因其可并行处理和硬件可重构性，成为实现高效采样率转换器的理想平台。
实现内插的关键在于设计一个高效的FIR或IIR滤波器，这可能需要使用内置的DSP模块，这些模块可以高效地处理乘法和累加操作。而实现抽取的关键在于如何设计一个有效的抽取滤波器来抑制混叠效应。
接下来是一个简化的FPGA上实现内插的VHDL代码示例，并附有注释和参数说明：
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;
entity Interpolator is
Port ( clk : in STD_LOGIC;
rst : in STD_LOGIC;
data_in : in STD_LOGIC_VECTOR(15 downto 0);
data_out : out STD_LOGIC_VECTOR(15 downto 0));
end Interpolator;
architecture Behavioral of Interpolator is
-- Define the interpolation factor and the filter coefficients
constant INTERP_FACTOR: integer := 4;
signal shift_reg : STD_LOGIC_VECTOR(31 downto 0) := (others => '0');
signal filter_coeff : array (0 to INTERP_FACTOR - 1) of signed(15 downto 0) := (others => (others => '0'));
-- Initialize filter coefficients here
-- ...
begin
process(clk, rst)
begin
if rst = '1' then
-- Reset logic
elsif rising_edge(clk) then
-- Shift the shift register
shift_reg <= shift_reg(15 downto 0) & data_in;
-- Perform interpolation
-- Multiply and accumulate the filter coefficients
-- ...
end if;
end process;
-- Output logic
data_out <= -- Logic to output interpolated data
-- ...
end Behavioral;
5.2.3 高效的多速率信号处理技术
多速率信号处理技术允许系统在一个采样率下处理信号，并在需要时改变采样率。实现高效多速率信号处理的关键是设计能够适应不同采样率的灵活硬件架构，这通常涉及到复用的数字滤波器和时钟管理逻辑。
在FPGA上，高效的多速率处理可以通过参数化的硬件模块实现，这些模块可以根据不同的采样率要求动态地调整其功能。例如，可以设计一个参数化的内插器或抽取器，通过改变其参数来适应不同的采样率转换需求。此外，利用FPGA的动态部分重配置功能，可以在不影响系统其他部分运行的情况下，重新配置硬件模块以适应新的采样率。
在本章中，我们深入探讨了采样率转换技术的理论基础、设计与实现方法。我们介绍了内插和抽取的基本概念，并通过VHDL代码示例展示了如何在FPGA上实现内插逻辑。此外，我们还探索了高效的多速率信号处理技术，强调了灵活性和效率的重要性。通过本章的学习，读者应能够理解和设计满足各种系统性能要求的采样率转换器。
6. FPGA上的实时信号处理 6.1 实时信号处理的要求和挑战 6.1.1 实时处理的定义和重要性
实时信号处理，顾名思义，是指在信号采集的瞬间便开始处理的过程，并要求处理结果能够在规定的延迟时间内返回，以便对系统进行即时控制或决策。实时处理在许多领域都是至关重要的，如雷达信号处理、语音识别、图像处理等。在这些场景中，延迟会直接影响系统的效率和准确性，例如，在飞行控制系统中，延迟可能导致危险甚至灾难性的后果。
6.1.2 FPGA在实时信号处理中的优势
在实时信号处理领域，FPGA提供了许多独特的优势。由于FPGA的可重构性和并行性，它能够实现极高的数据吞吐量和实时处理能力。FPGA的硬件可编程特性也意味着可以精确控制硬件资源，以满足特定的实时性能需求。此外，FPGA能够以较低的功耗实现高性能，这在嵌入式系统和移动设备中尤为重要。

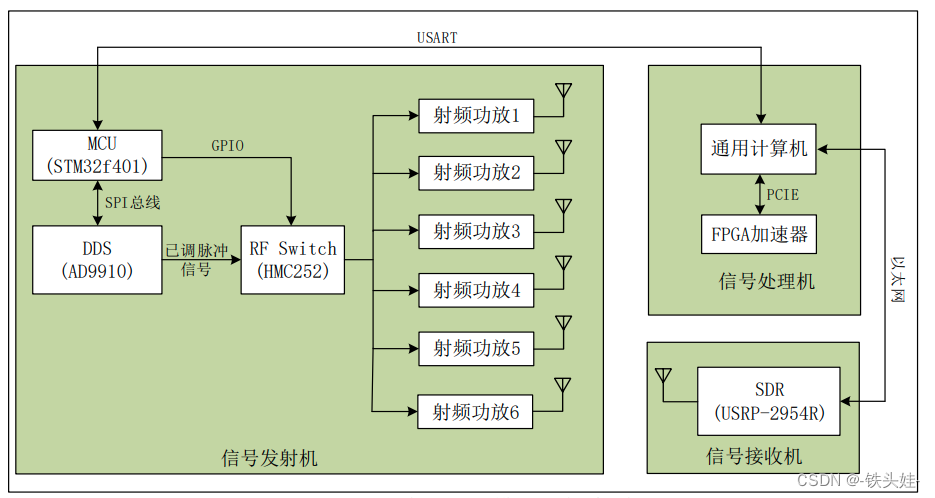

6.2 实时信号处理的系统设计 6.2.1 硬件架构的选择
在设计实时信号处理系统时，首先需要选择合适的硬件架构。通常情况下，需要权衡成本、性能、功耗和物理尺寸等因素。FPGA提供了最大的灵活性和性能，但可能需要更多的设计和编程工作。ASICs（专用集成电路）提供最优的性能和功耗比，但开发成本和周期较高。因此，许多情况下会采用FPGA作为原型设计和小批量生产的解决方案，而将成熟设计移植到ASIC上。
6.2.2 数据流管理和任务调度策略
数据流管理是指在FPGA上对信号数据的流动进行有效的控制，包括数据的输入、处理和输出。数据流应该设计成无阻塞，以避免数据积压和延迟。同时，任务调度策略需要对信号处理任务进行合理安排，确保重要任务可以优先处理，并有效管理不同任务之间的资源共享和冲突。
6.2.3 资源优化和功耗管理
资源优化包括硬件资源（如逻辑单元、DSP模块和存储资源）的合理分配和使用，以及软件资源（如处理算法和数据结构）的优化。在FPGA上，功耗管理是一个重要的考量点，尤其是在需要长时间运行或在能量受限的环境（如便携式设备）中。通过动态电压频率调整、时钟门控技术和智能缓存管理等方法可以有效降低功耗。
在实时信号处理的应用中，FPGA的灵活性和性能优势使其成为理想的选择。设计团队需要深入理解实时处理的需求和FPGA的特点，以设计出既高效又可靠的系统。随着技术的发展，FPGA正在成为实时信号处理领域越来越重要的组件。
