【FPGA零基础学习之旅#6】ip核基础知识之计数器

欢迎来到FPGA专栏~ip核基础知识之计数器

目录-ip核基础知识之计数器

一、效果演示

IP核的RTL视图：

IP核计数器级联的RTL视图：

二、ip核创建流程

需要注意：本篇博客所使用的 Ⅱ版本为13.0。

创建 IP核的过程如下所示：

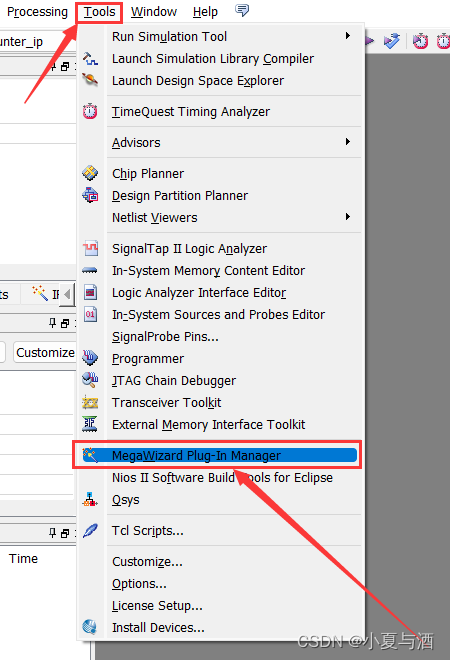

1、点击“Tools”，选择魔术棒“ Plug-In ”。

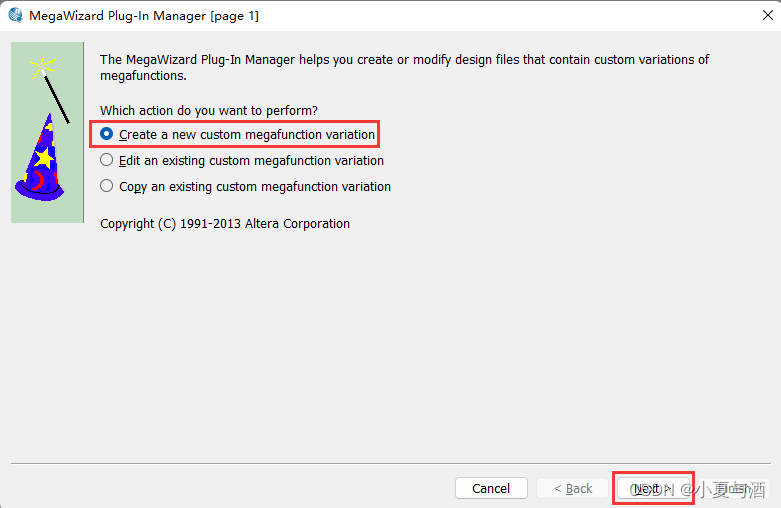

2、选择“ a new ”， 创建一个新的自定义兆函数变体（先这么翻译吧）。

该对话框中的三个选项分别是新建一个定制IP核、编辑一个现有的IP核和复制一个现有的定制IP核。

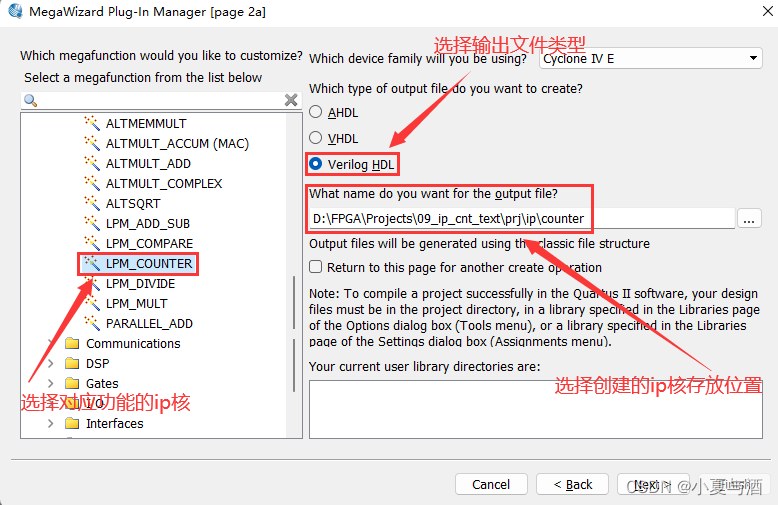

3、本次项目使用，选择好输出目录。

4、先使用4位的计数器，选择递增计数方式。

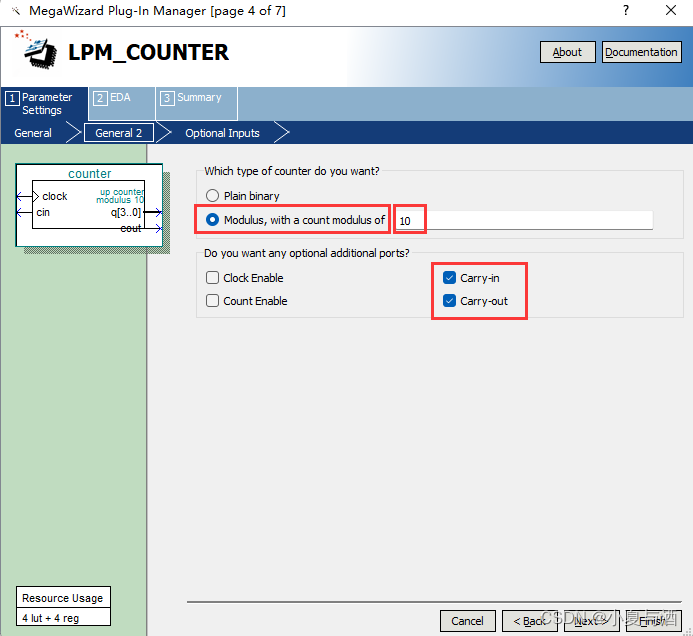

5、配置为计数值计数且为10d，有进位输入以及输出。

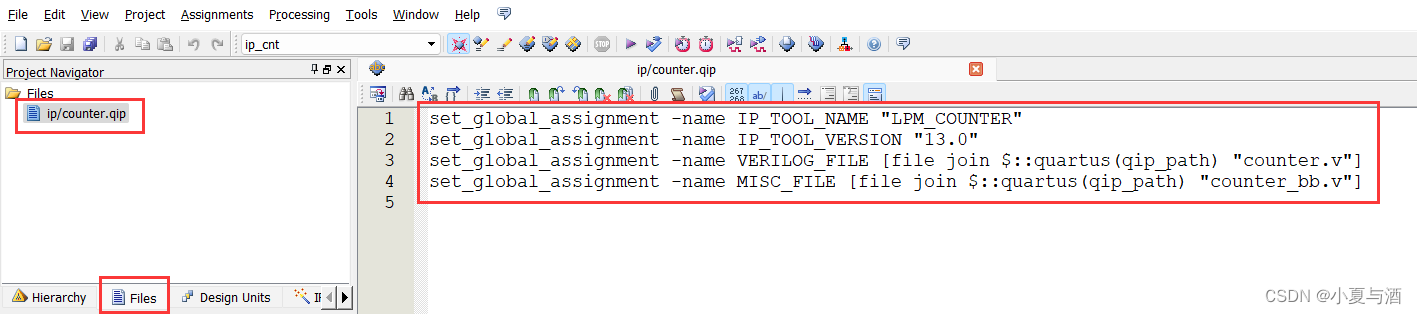

6、对于该IP核的基础使用，其余选项默认即可，直到。这时我们能在Files中看到.qip文件，双击之后显示如下，这仅仅只是IP核的说明文件而已，我们还需要手动添加.v文件。

7、添加.v文件。

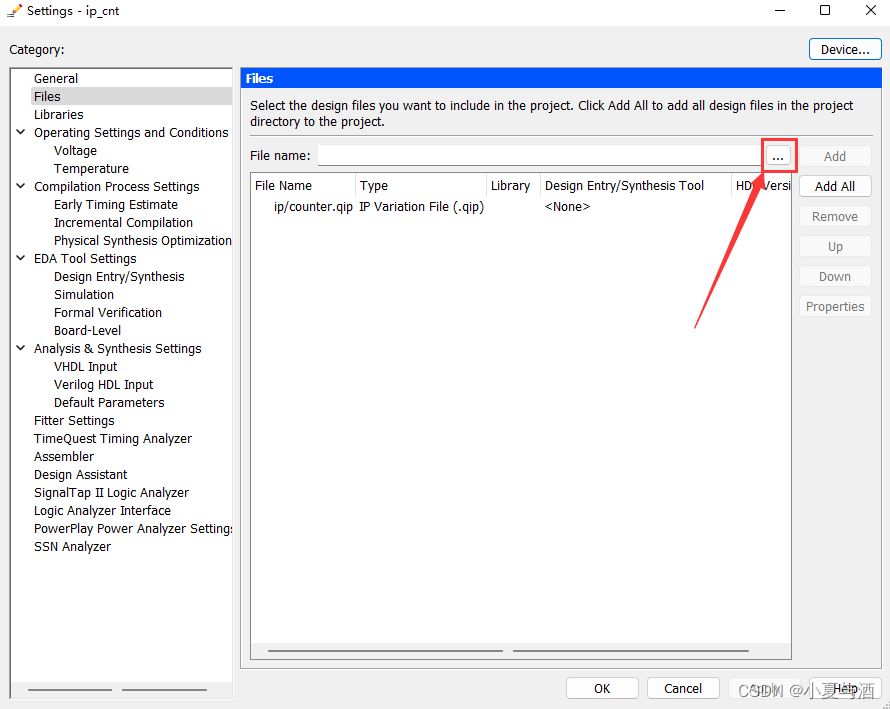

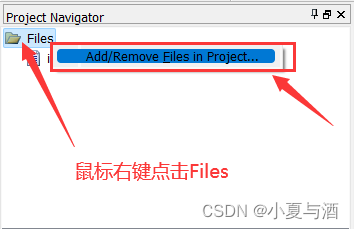

8、进入添加文件的界面。

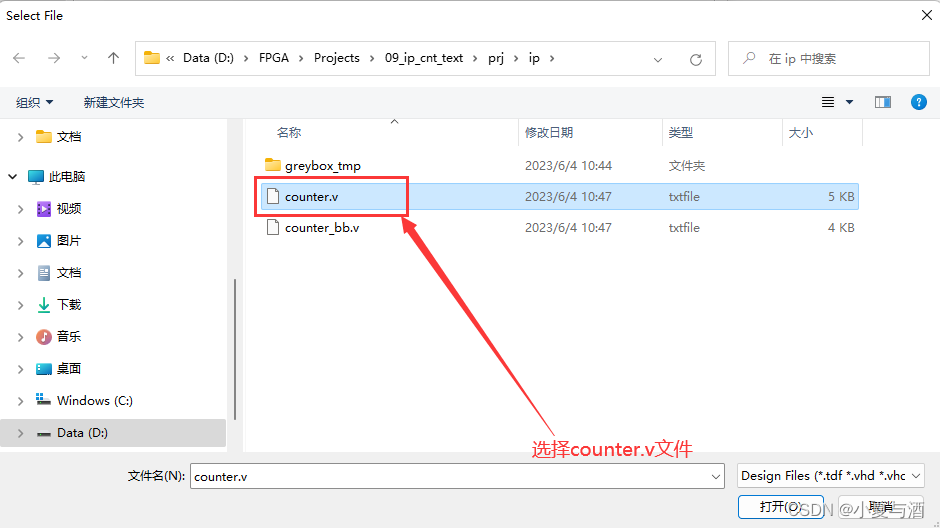

9、选择当时输出目录下的.v文件。

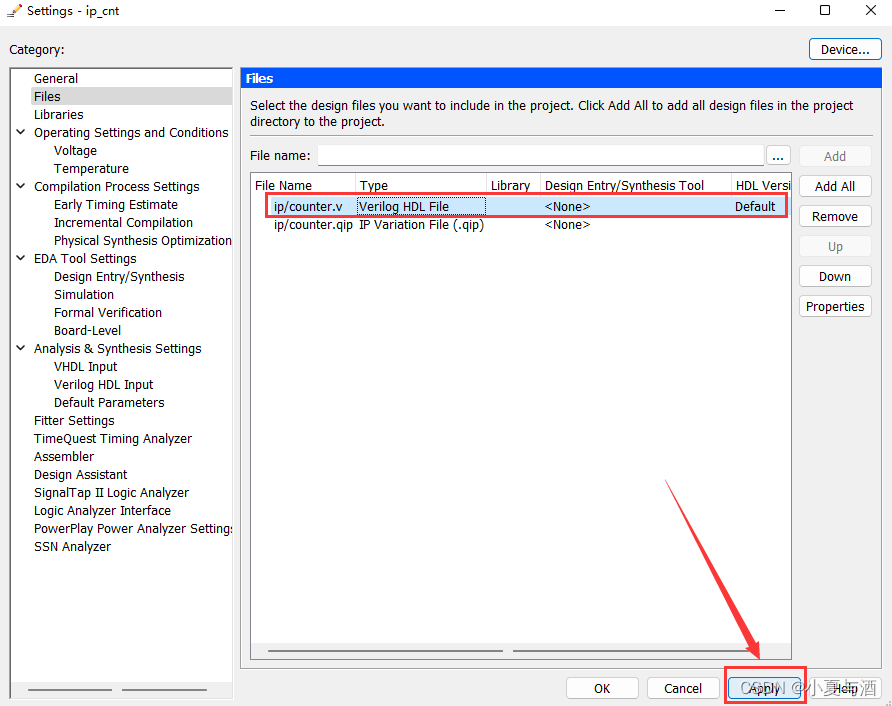

10、选择文件完成之后，点击Add，并点击Apply。

11、此时就可以在Files中看到我们所添加的.v文件了。

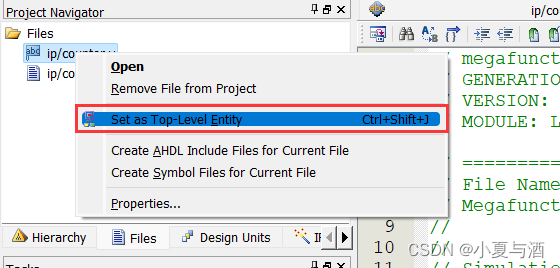

12、将.v设置为顶层，并分析与综合。

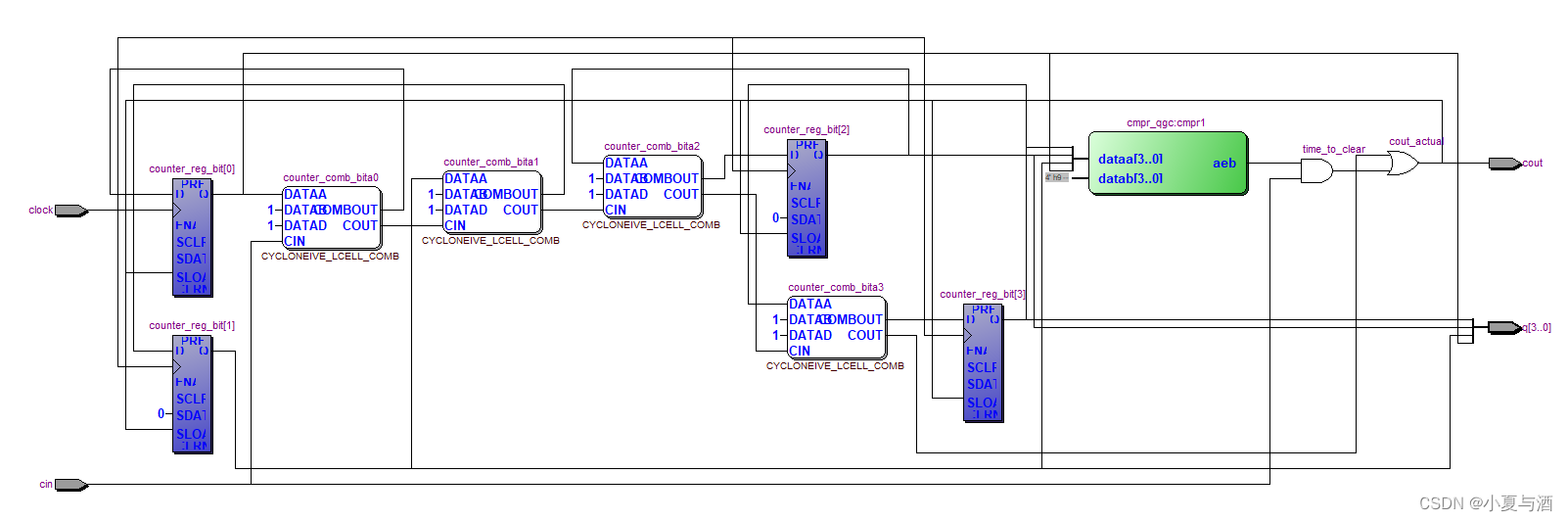

分析与综合之后的RTL：

可见通过IP核生成的RTL视图与通过自己编写计数器的RTL是存在差异的。通过IP核生成的电路 更接近于真实的电路结构，IP核做了很多结构上的优化，能够使性能大幅度提高。

生成的IP核内容如下：

// megafunction wizard: %LPM_COUNTER%
// GENERATION: STANDARD
// VERSION: WM1.0
// MODULE: LPM_COUNTER
// ============================================================
// File Name: counter.v
// Megafunction Name(s):
// 			LPM_COUNTER
//
// Simulation Library Files(s):
// 			lpm
// ============================================================
// ************************************************************
// THIS IS A WIZARD-GENERATED FILE. DO NOT EDIT THIS FILE!
//
// 13.0.0 Build 156 04/24/2013 SJ Full Version
// ************************************************************
//Copyright (C) 1991-2013 Altera Corporation
//Your use of Altera Corporation's design tools, logic functions
//and other software and tools, and its AMPP partner logic
//functions, and any output files from any of the foregoing
//(including device programming or simulation files), and any
//associated documentation or information are expressly subject
//to the terms and conditions of the Altera Program License
//Subscription Agreement, Altera MegaCore Function License
//Agreement, or other applicable license agreement, including,
//without limitation, that your use is for the sole purpose of
//programming logic devices manufactured by Altera and sold by
//Altera or its authorized distributors.  Please refer to the
//applicable agreement for further details.
// synopsys translate_off
`timescale 1 ps / 1 ps
// synopsys translate_on
module counter (
	cin,
	clock,
	cout,
	q);
	input	  cin;
	input	  clock;
	output	  cout;
	output	[3:0]  q;
	wire  sub_wire0;
	wire [3:0] sub_wire1;
	wire  cout = sub_wire0;
	wire [3:0] q = sub_wire1[3:0];
	lpm_counter	LPM_COUNTER_component (
				.cin (cin),
				.clock (clock),
				.cout (sub_wire0),
				.q (sub_wire1),
				.aclr (1'b0),
				.aload (1'b0),
				.aset (1'b0),
				.clk_en (1'b1),
				.cnt_en (1'b1),
				.data ({4{1'b0}}),
				.eq (),
				.sclr (1'b0),
				.sload (1'b0),
				.sset (1'b0),
				.updown (1'b1));
	defparam
		LPM_COUNTER_component.lpm_direction = "UP",
		LPM_COUNTER_component.lpm_modulus = 10,
		LPM_COUNTER_component.lpm_port_updown = "PORT_UNUSED",
		LPM_COUNTER_component.lpm_type = "LPM_COUNTER",
		LPM_COUNTER_component.lpm_width = 4;
endmodule
// ============================================================
// CNX file retrieval info
// ============================================================
// Retrieval info: PRIVATE: ACLR NUMERIC "0"
// Retrieval info: PRIVATE: ALOAD NUMERIC "0"
// Retrieval info: PRIVATE: ASET NUMERIC "0"
// Retrieval info: PRIVATE: ASET_ALL1 NUMERIC "1"
// Retrieval info: PRIVATE: CLK_EN NUMERIC "0"
// Retrieval info: PRIVATE: CNT_EN NUMERIC "0"
// Retrieval info: PRIVATE: CarryIn NUMERIC "1"
// Retrieval info: PRIVATE: CarryOut NUMERIC "1"
// Retrieval info: PRIVATE: Direction NUMERIC "0"
// Retrieval info: PRIVATE: INTENDED_DEVICE_FAMILY STRING "Cyclone IV E"
// Retrieval info: PRIVATE: ModulusCounter NUMERIC "1"
// Retrieval info: PRIVATE: ModulusValue NUMERIC "10"
// Retrieval info: PRIVATE: SCLR NUMERIC "0"
// Retrieval info: PRIVATE: SLOAD NUMERIC "0"
// Retrieval info: PRIVATE: SSET NUMERIC "0"
// Retrieval info: PRIVATE: SSET_ALL1 NUMERIC "1"
// Retrieval info: PRIVATE: SYNTH_WRAPPER_GEN_POSTFIX STRING "0"
// Retrieval info: PRIVATE: nBit NUMERIC "4"
// Retrieval info: PRIVATE: new_diagram STRING "1"
// Retrieval info: LIBRARY: lpm lpm.lpm_components.all
// Retrieval info: CONSTANT: LPM_DIRECTION STRING "UP"
// Retrieval info: CONSTANT: LPM_MODULUS NUMERIC "10"
// Retrieval info: CONSTANT: LPM_PORT_UPDOWN STRING "PORT_UNUSED"
// Retrieval info: CONSTANT: LPM_TYPE STRING "LPM_COUNTER"
// Retrieval info: CONSTANT: LPM_WIDTH NUMERIC "4"
// Retrieval info: USED_PORT: cin 0 0 0 0 INPUT NODEFVAL "cin"
// Retrieval info: USED_PORT: clock 0 0 0 0 INPUT NODEFVAL "clock"
// Retrieval info: USED_PORT: cout 0 0 0 0 OUTPUT NODEFVAL "cout"
// Retrieval info: USED_PORT: q 0 0 4 0 OUTPUT NODEFVAL "q[3..0]"
// Retrieval info: CONNECT: @cin 0 0 0 0 cin 0 0 0 0
// Retrieval info: CONNECT: @clock 0 0 0 0 clock 0 0 0 0
// Retrieval info: CONNECT: cout 0 0 0 0 @cout 0 0 0 0
// Retrieval info: CONNECT: q 0 0 4 0 @q 0 0 4 0
// Retrieval info: GEN_FILE: TYPE_NORMAL counter.v TRUE
// Retrieval info: GEN_FILE: TYPE_NORMAL counter.inc FALSE
// Retrieval info: GEN_FILE: TYPE_NORMAL counter.cmp FALSE
// Retrieval info: GEN_FILE: TYPE_NORMAL counter.bsf FALSE
// Retrieval info: GEN_FILE: TYPE_NORMAL counter_inst.v FALSE
// Retrieval info: GEN_FILE: TYPE_NORMAL counter_bb.v TRUE
// Retrieval info: LIB_FILE: lpm

三、四位计数器仿真与分析

编写测试激励文件：

`timescale 1ns/1ns
`define clock_period 20
module counter_tb;
	reg clk;//计数基准时钟
	reg cin;//进位输入

	wire cout;//进位输出
	wire [3:0]q;

	counter counter0(
		.cin(cin),
		.clock(clk),
		.cout(cout),
		.q(q)
	);

	initial clk = 1;
	always #(`clock_period/2) clk = ~clk;

	initial begin
		repeat(20)begin
			cin = 0;
			#(`clock_period*5) cin = 1;
			#(`clock_period) cin = 0;
		end
		#(`clock_period*200);
		$stop;
	end

endmodule

仿真结果：

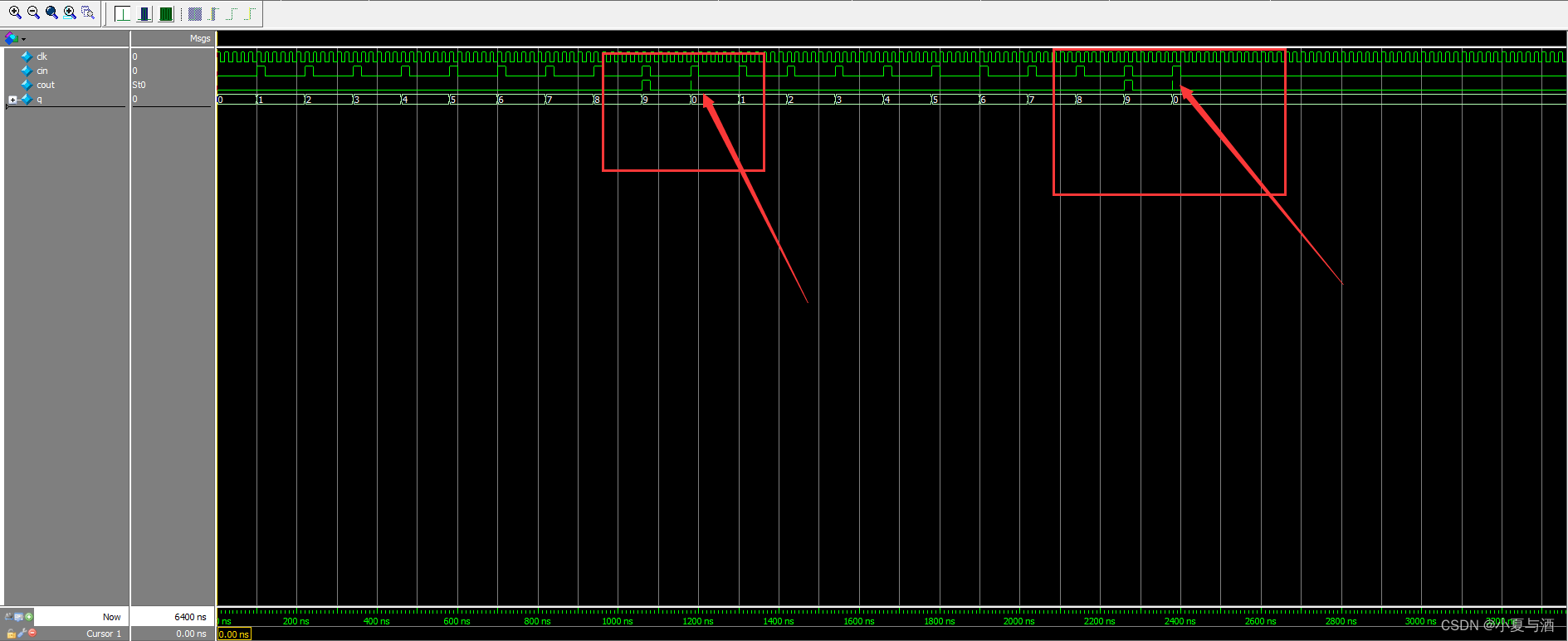

可以观察到在仿真结果中出现了毛刺，在这里可以先理解为：由于IP核生成的计数器的电路更接近于真实的电路结构，且已经经过了布局布线的优化，所以会出现毛刺。对于更具体的原因，不需要深究。

当进位输入一个高电平之后，q计数1次；当进位输入10次高电平之后，q计数10次，同时产生一个进位输出高电平。

四、计数器级联与仿真

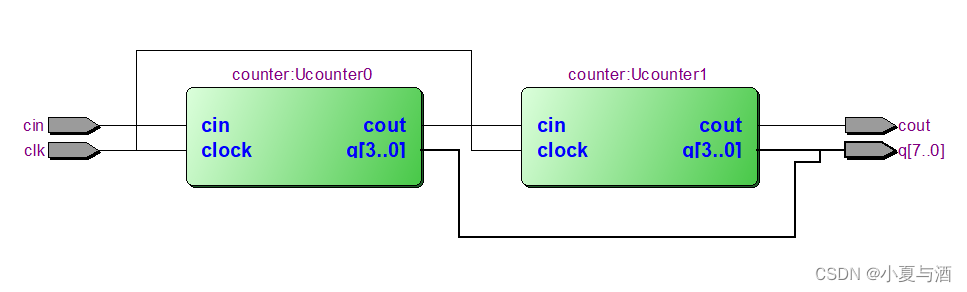

先上RTL视图：

通过创建顶层文件的方式，调用两次IP核生成的计数器，并实现级联。

其中，实现的是低四位的计数，实现高四位的计数。当低四位计算10次之后，的cout产生一个进位输出，传入给作为进位输入。

在顶层文件中实现级联：

module counter_top(
	input 	cin,
	input 	clk,
	output 	[7:0]q,
	output 	cout
);

	wire cout0;

	counter Ucounter0(
		.cin(cin),
		.clock(clk),
		.cout(cout0),
		.q(q[3:0])
	);

	counter Ucounter1(
		.cin(cout0),
		.clock(clk),
		.cout(cout),
		.q(q[7:4])
	);
endmodule

在分析与综合之前，先把.v设置为顶层。

测试激励文件：

`timescale 1ns/1ns
`define clock_period 20
module counter_top_tb;
	reg clk;//计数基准时钟
	reg cin;//进位输入

	wire cout;//进位输出
	wire [7:0]q;

	counter_top counter_top_0(
		.cin(cin),
		.clk(clk),
		.cout(cout),
		.q(q)
	);

	initial clk = 1;
	always #(`clock_period/2) clk = ~clk;

	initial begin
		repeat(300)begin
			cin = 0;
			#(`clock_period*5) cin = 1;
			#(`clock_period) cin = 0;
		end
		#(`clock_period*200);
		$stop;
	end

endmodule

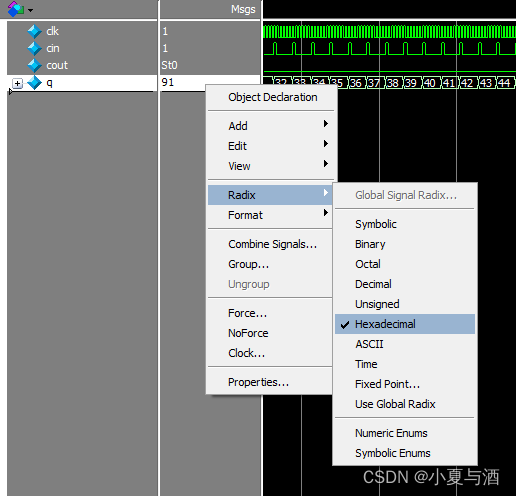

为了便于观察计数效果，可以将计数值改为hex格式：

hex格式：

十六进制（简写为hex或下标16）在数学中是一种逢16进1的进位制。一般用数字0到9和字母A到F表示，其中A ~ F相当于十进制的10~15，这些称作十六进制数字。例如十进制数57，在二进制写作，在16进制写作39。

现在的16进制则普遍应用在计算机领域，这是因为将4个位元（Bit）化成单独的16进制数字不太困难。1个字节(Byte)可以表示成2个连续的16进制数字。

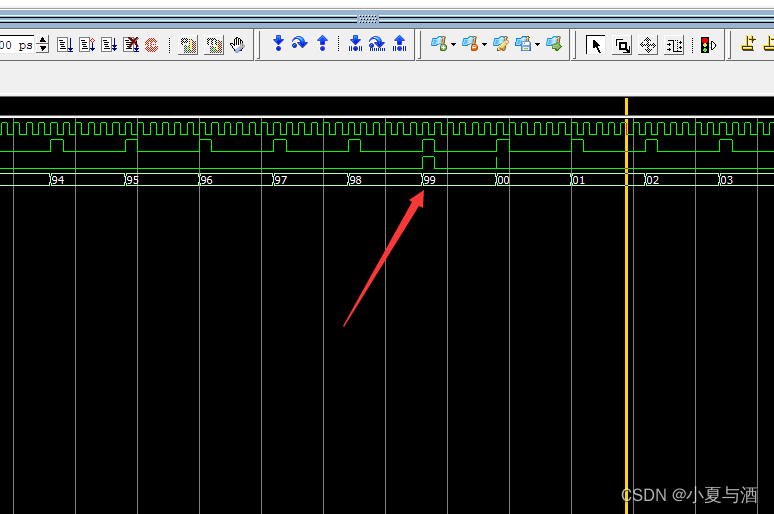

观察仿真结果，当计数值到达99，即计数了100次时，cout产生一个高电平脉冲：
