在电子设计自动化领域，FPGA（现场可编程门阵列）是一种强大的工具，它允许设计者在硬件层面上实现自定义的逻辑电路。 HDL（硬件描述语言）是描述FPGA设计的主要语言之一，以其简洁性和强大的功能而广受欢迎。
FPGA，以其灵活性和可重构性，为工程师提供了一种快速实现和测试数字电路设计的方法。而 HDL，作为FPGA开发的核心语言，为设计者提供了一种表达电子系统行为的高效工具。
HDL简介
HDL是一种硬件描述语言，它允许设计者以文本形式描述数字电路的行为、结构或数据流。自1983年诞生以来，已经成为电子工程师和学生广泛使用的标准化语言。它支持多种编程范式，包括过程式编程和数据流编程，使得设计者能够以直观和灵活的方式构建复杂的数字系统。
基于 HDL的FPGA开发入门
对于初学者来说，掌握 HDL和FPGA开发可能看起来是一项艰巨的任务，但通过系统的学习和实践，你也可以成为这一领域的专家。入门阶段，小编将通过以下三个方面阐述：
一：FPGA基础知识

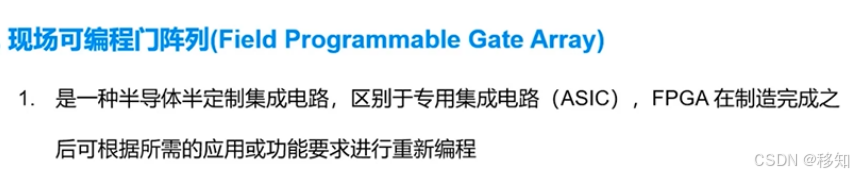

FPGA定义：现场可编程门阵列，一种可定制的半导体计算电路。

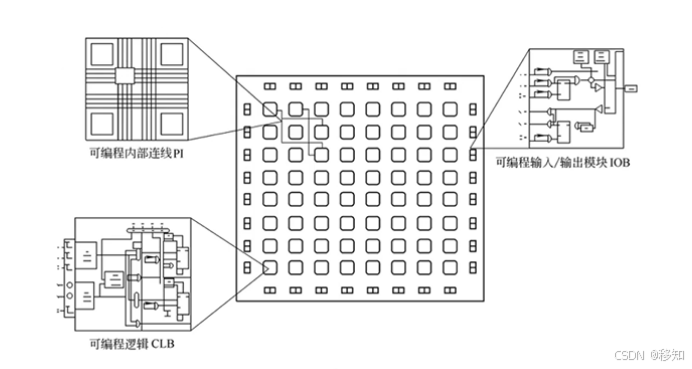

FPGA组成：输入输出单元、可编程逻辑块、内部连接线。内部结构包含周边可编程的输入输出模块及核心可配置的逻辑单元。这些逻辑单元之间通过内部连线互联，形成可由用户验证的逻辑网络。此外，FPGA的内部逻辑又细分为组合逻辑和寄存器-移位寄存器（RR）两大部分，分别对应多变量输入的可编程函数实现和数据流处理。
FPGA特点：可为设计任务量身定制，内部结构包括可编程的输入输出模块和核心的可配置逻辑单元。
FPGA的优势

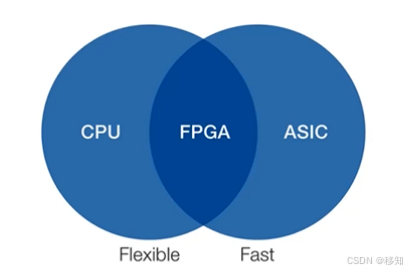

FPGA提供了一种独特的解决方案，它允许设计者在不制造实际芯片的情况下，通过编程来实现定制的硬件逻辑。与传统的ASIC（应用特定集成电路）相比，FPGA具有以下优势：

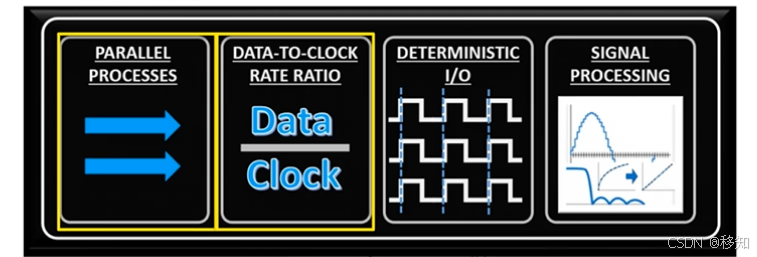

优势：
可定制性高。适用于多输入信息通道处理或多通道控制。适合执行重复计算，减少CPU占用。大量I/O支持，适用于地形改善。适用于信号处理，如数字滤波、频率处理等。

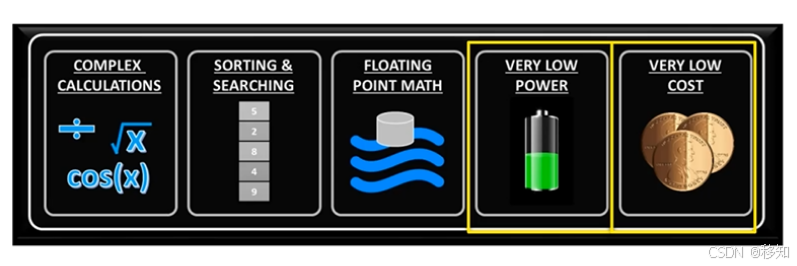

劣势：
不适合执行复杂的计算任务。不适合顺序过程或搜索任务。不适合浮点运算，会消耗大量逻辑资源。不适合低功耗设计，可能需要外部IC控制。成本相对较高。

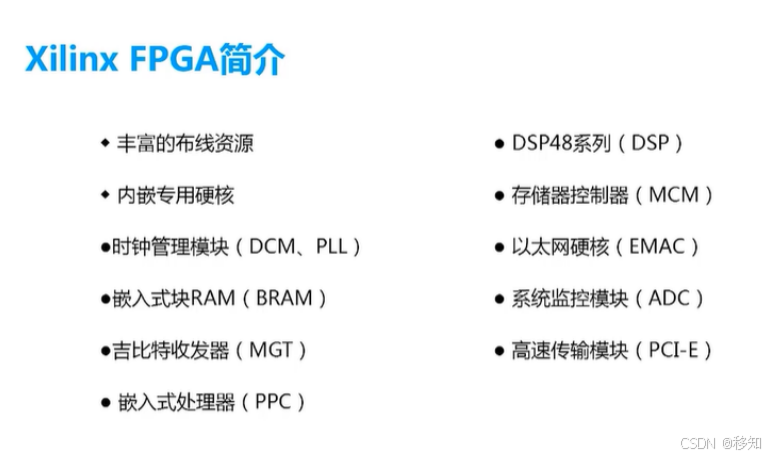

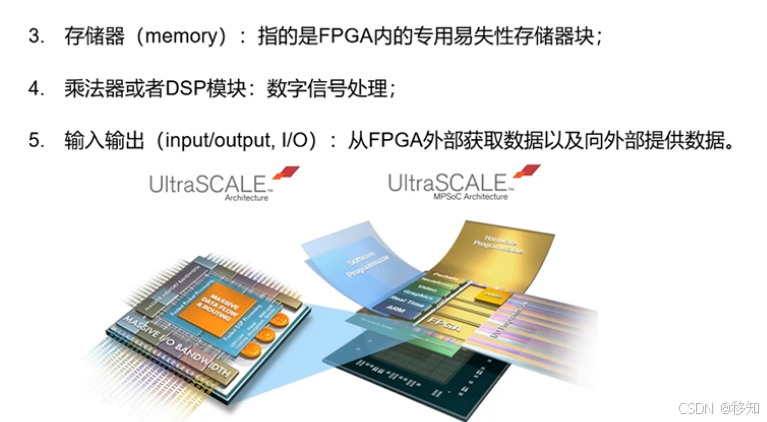

FPGA内部资源

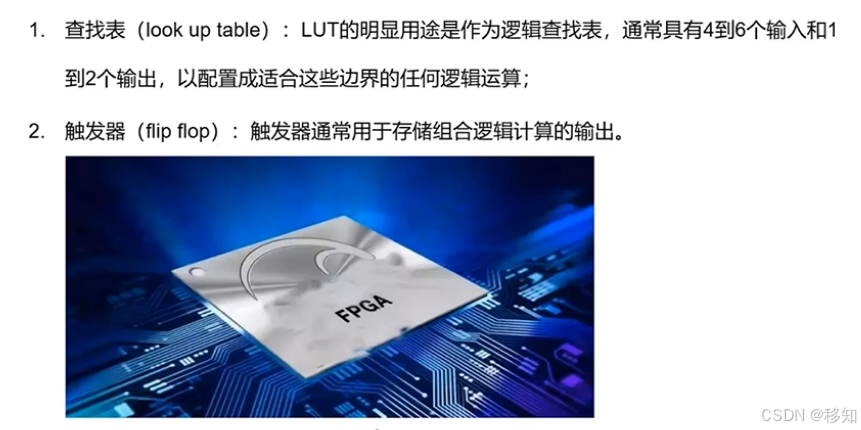

FPGA中的关键组件包括查找表（LUT）、触发器、RAM存储器和时钟网络。

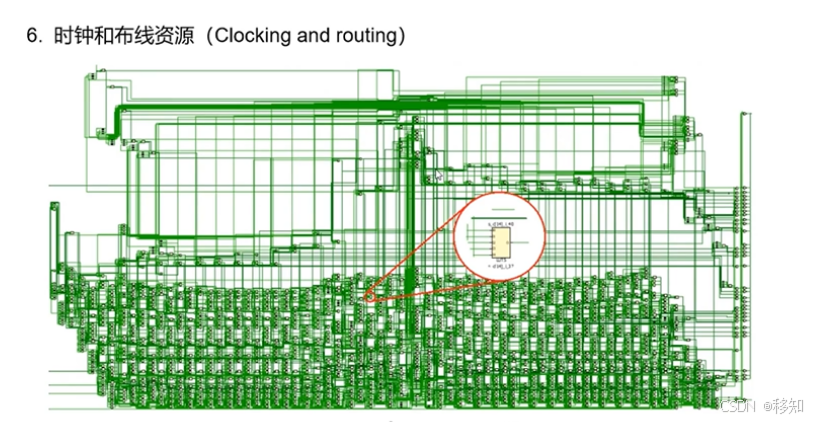

时钟网络则负责接收外部基准时钟并分配给各个模块，确保数据传输与逻辑功能之间的协调工作。

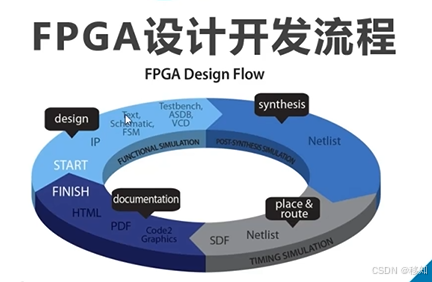

二：FPGA设计开发流程

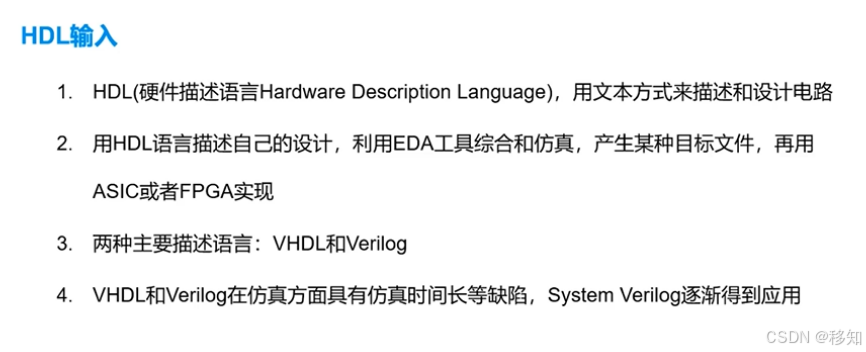

设计输入：使用或其他硬件描述语言（HDL）编写代码。
仿真：在代码编写后进行仿真，以验证设计的正确性。

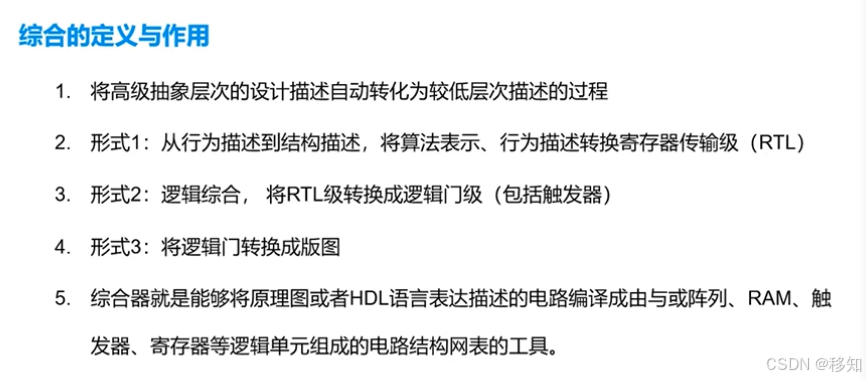

综合：将HDL代码转换成门级或更低级别的逻辑电路。

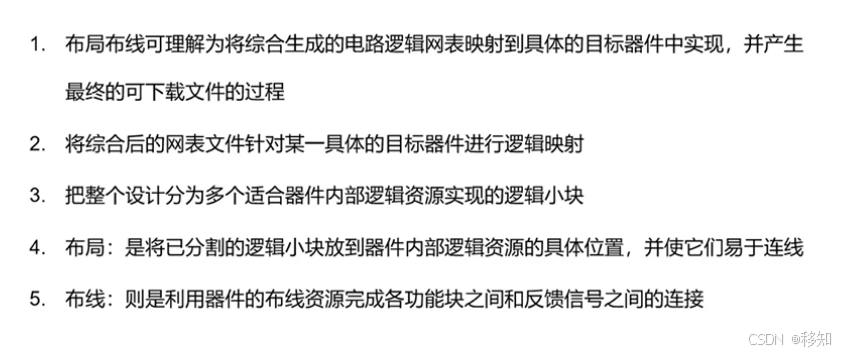

布局布线：将逻辑电路映射到FPGA芯片上，优化电路性能。

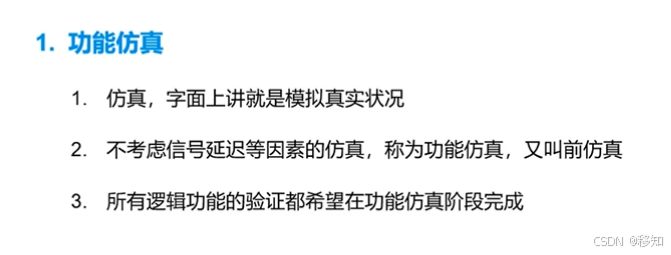

功能仿真：在不考虑延迟的情况下验证设计的功能正确性。

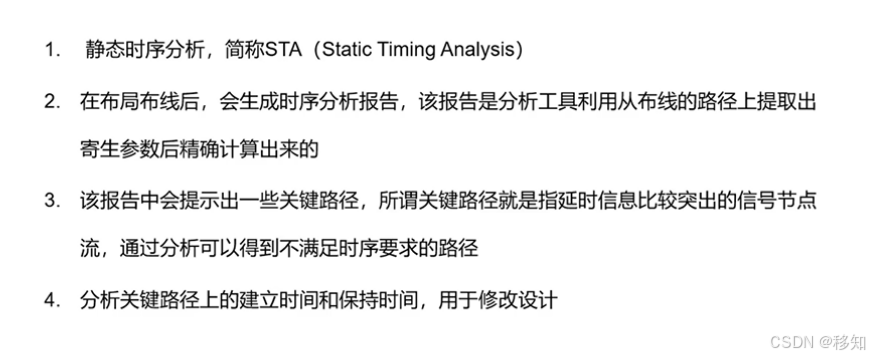

静态时序分析
三、基于的设计实例
以一个简单例子对数字电路的FPGA设计流程进行展示，目的是使大家迅速了解设计过程的全貌明确学习目标。

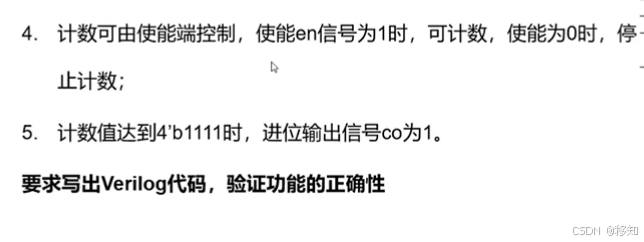

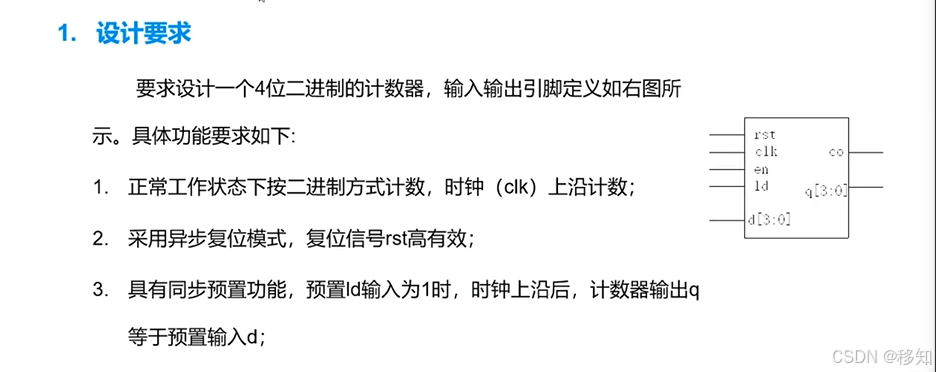

设计要求：实现一个在复位、使能和时钟信号控制下的计数器。

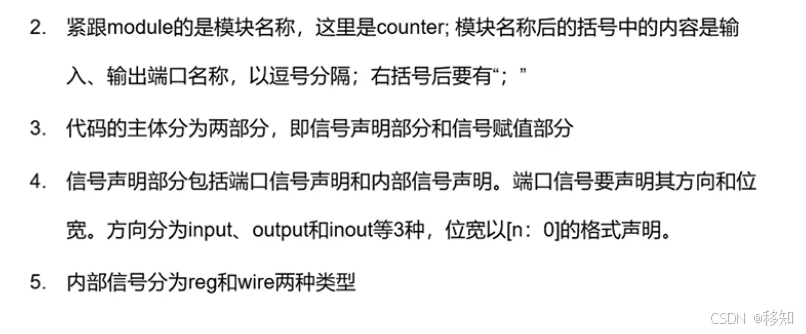

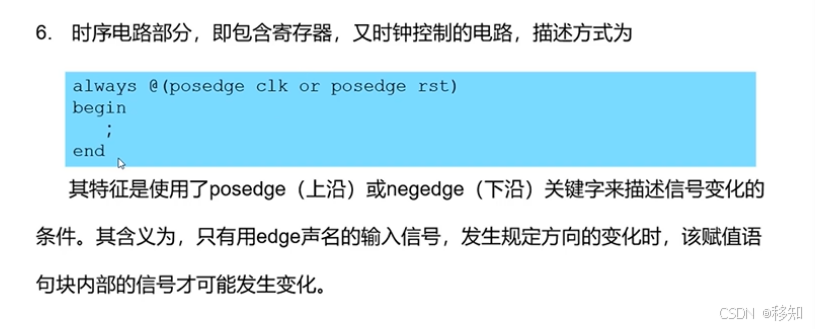

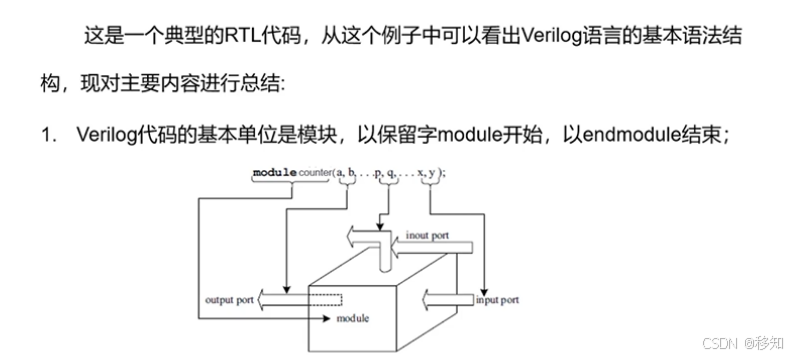

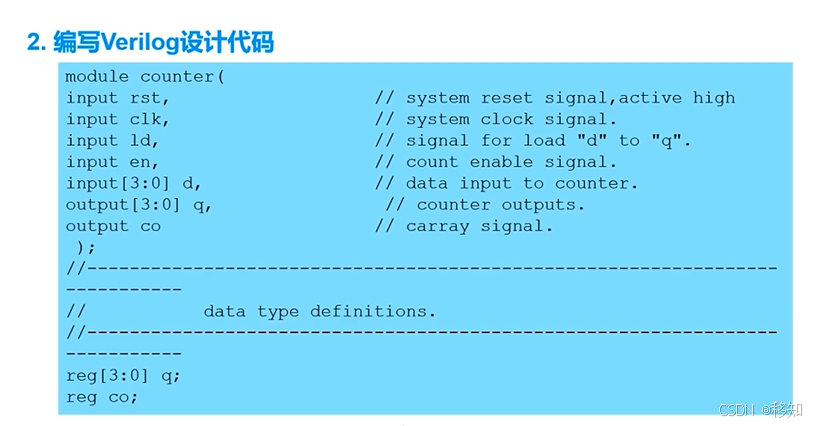

代码实现：使用编写计数器的RTL代码。

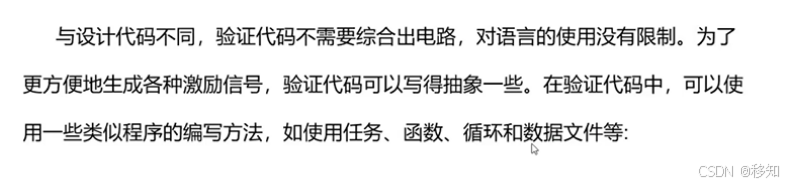

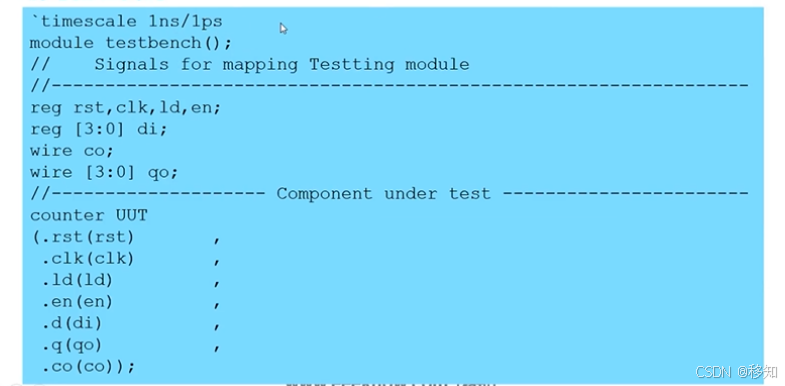

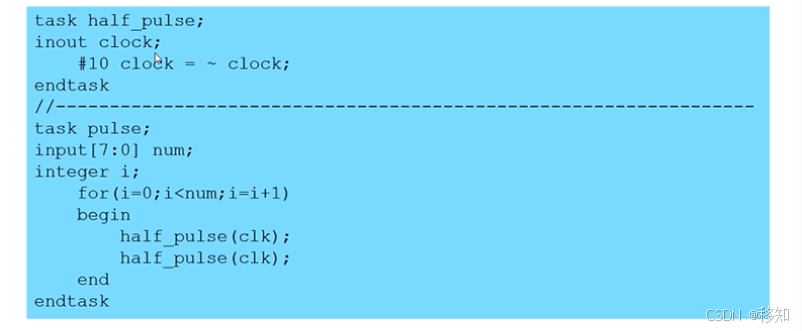

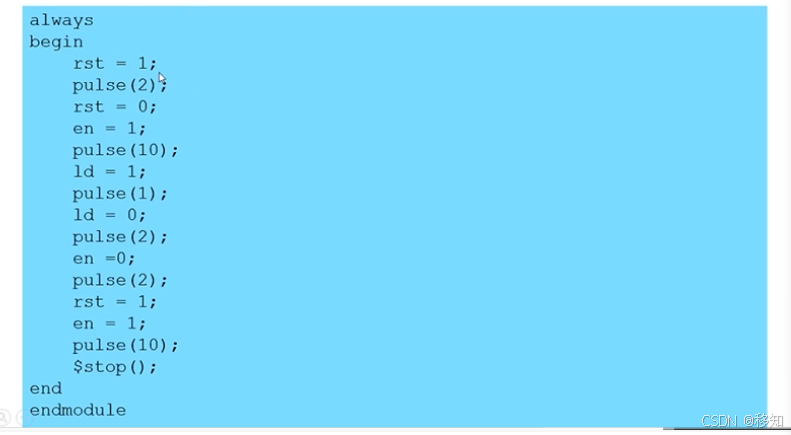

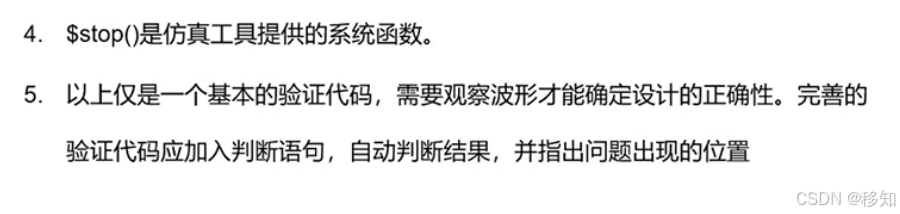

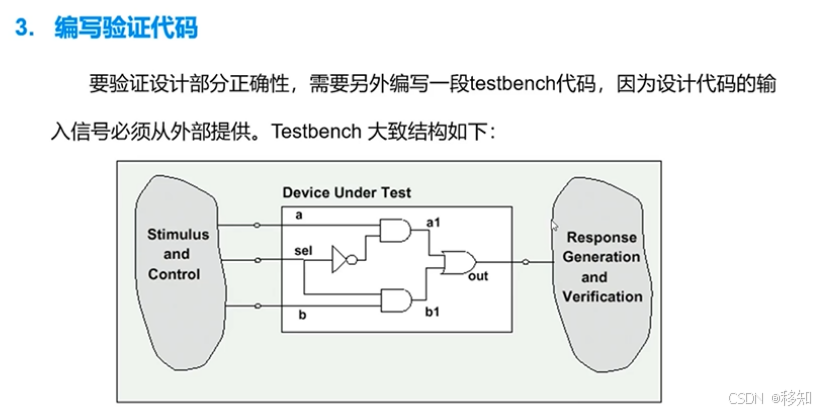

仿真测试：编写测试平台，提供输入激励并验证输出。
随着技术的不断进步， HDL和FPGA开发将继续在电子设计领域扮演着重要角色。无论你是电子工程的学生，还是希望扩展技能集的专业人士，掌握这些工具将为你打开通往创新和实现复杂电子系统设计的大门。在此小编也为你推荐书籍《 HDL数字设计与综合》作为学习资源。如想要本文章内容视频版本或书籍PDF版本，可联系小编！
