随着电子技术的不断发展，FPGA因其高度灵活性和快速原型能力，在数字系统设计中扮演着越来越重要的角色。本课程将通过一个具体的实例——计算器的设计，来详细探讨FPGA的开发流程。

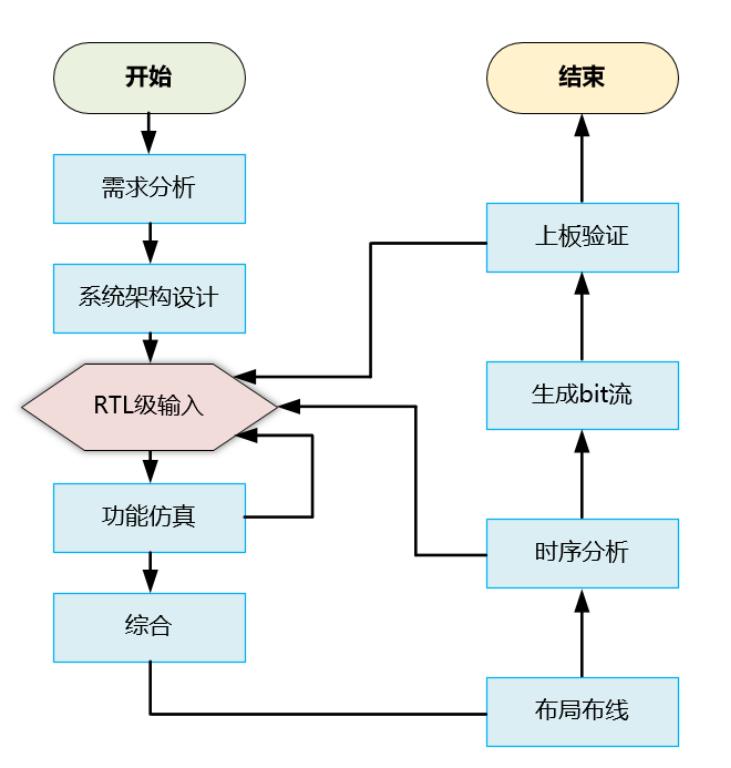

FPGA开发流程通常包括以下几个步骤：需求分析、系统架构设计、RTL级输入、功能仿真、综合、布局布线、时序分析、生成bit流以及上板验证。
1 需求分析

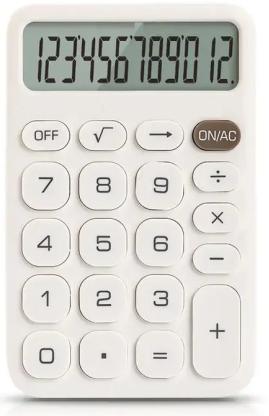

任何成功的工程项目都始于详尽的需求分析。对于我们的计算器项目而言，这一步骤包括：
2 系统架构设计

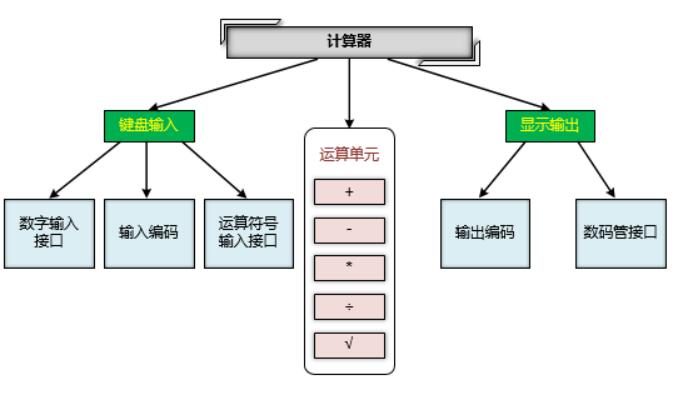

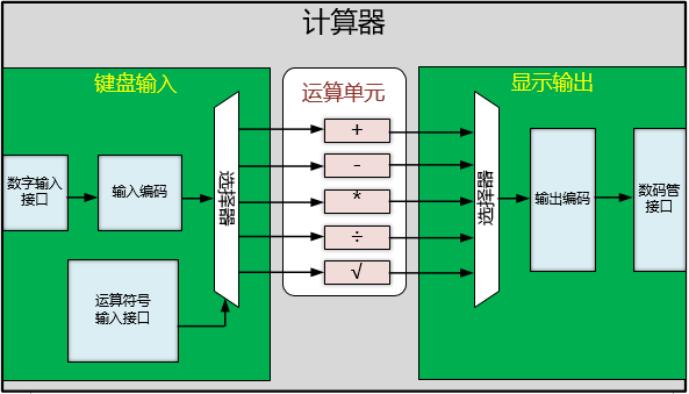

基于需求分析的结果，接下来是设计系统的总体框架。采用自顶向下的方法，我们将整个系统划分为几个主要子系统，并进一步细分为更小的功能模块。对于计算器来说，可以将其分为三个大的子系统：键盘输入、运算单元和显示输出。每个子系统再根据具体功能进行细化，比如运算单元内部又可以包含整数运算、浮点运算等多个模块。
值得注意的是，在最初的设计中未考虑开关机及清除按键的功能模块。为了完善系统架构，我们可以为这些功能添加专门的控制逻辑模块。例如，创建一个“状态管理”模块，用于处理ON/OFF按键事件以及AC（全部清除）命令。此外，还可以引入一个“输入管理”模块，专门负责管理和响应用户通过按键发出的各种指令。
3 RTL级输入
完成系统架构后，接下来需要实现各个功能模块的具体逻辑。RTL（- Level，寄存器传输级）描述了数据在寄存器之间的流动方式。
RTL级输入主要有三种方式：
1、HDL代码输入，包括与VHDL；
2、原理图设计方式输入；
3、网表文件和IP核输入；
三种RTL级输入方式可以混合使用。
对于计算器项目，我们采取以下策略：

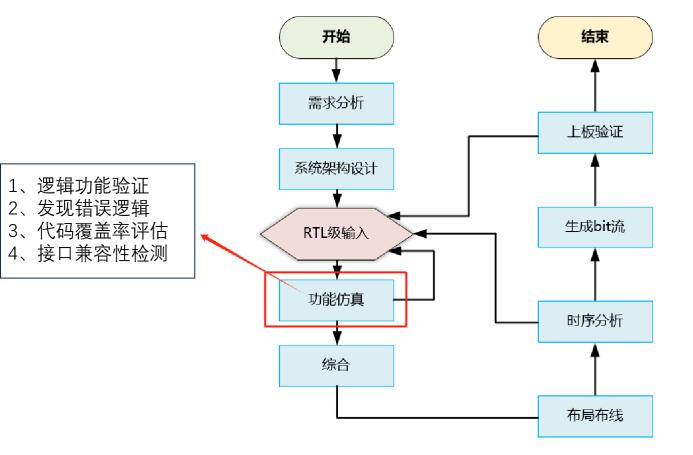

4 功能仿真
此阶段的目标是确保设计满足所有功能要求，并且没有明显的逻辑错误。功能仿真不仅验证了单个模块的行为，还检查了不同模块间的接口兼容性，同时帮助我们评估代码覆盖率，保证测试的全面性。
5 综合
综合的主要目的是将高层次的设计描述转换为详细的底层硬件描述，使得设计能够在目标FPGA器件上实现。具体来说，综合的目标包括：
1、门级网表转化：将设计输入编译成由与门、或门、非门、RAM、触发器等基本逻辑单元组成的门级网表的过程。
2、逻辑优化：在转化的过程中，进行优化，以提高电路的性能和效率。
6 布局布线
布局布线决定了逻辑单元在FPGA上的物理位置及其间的连接路径。这是确保信号能够正确传递的关键步骤。这个过程包括两个主要部分：
布局（）：确定逻辑单元（如查找表LUTs、触发器FFs等）在FPGA内部的位置。
布线（）：连接这些逻辑单元，确保信号可以在FPGA内的不同位置之间正确传递。

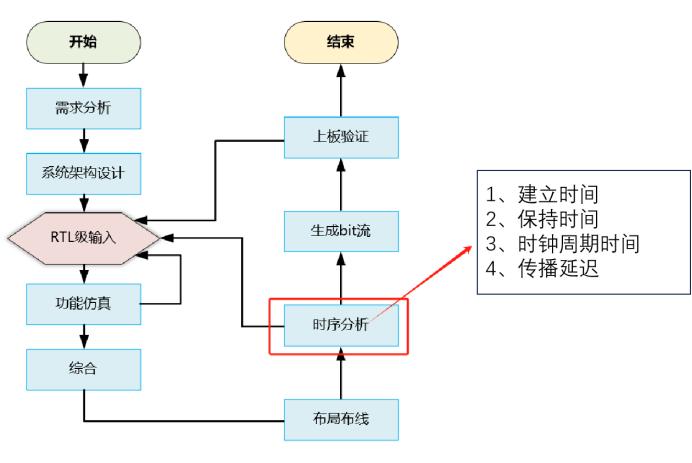

7 时序分析
时序分析是FPGA设计流程中的一个重要环节，它涉及到验证设计是否满足所需的时序要求，确保设计能够在实际应用环境中正常工作。
在FPGA设计中，时序分析主要包括以下几个方面：
1、建立时间（Setup Time）：信号必须在时钟边沿之前到达触发器，以便被正确采样。
2、保持时间（Hold Time）：信号在时钟边沿之后必须维持稳定一段时间。
3、时钟周期时间（Clock ）：也称为时钟周期或时钟频率，决定了系统运行的最大速度。
4、传播延迟（ Delay）：信号从输入到输出的传播时间。
每个FPGA生产厂商都有自己的时序分析工具，使用时序分析工具发现严重的时序违例后，分析具体的时序违例路径，然后针对性的做出调整和修改操作。
8 生成比特流
一旦完成了上述所有步骤并且结果满意，就可以生成比特流文件。在FPGA设计流程中，生成比特流是一个关键步骤，它将经过综合、布局布线和时序验证后的设计转换成一种可以直接加载到FPGA硬件上的格式。比特流包含了所有必要的配置信息，用于初始化FPGA的内部配置存储器，使其按照设计要求运行。
9 上板验证
最后，在实际硬件上加载比特流并对设计进行全面测试，以确保其按照预期工作。这一阶段的目标是确保设计在实际硬件环境中的工作符合预期，并解决任何在前期仿真中未能发现的问题。
上板验证主要从以下几个方面进行：
1、功能验证：确保设计在真实硬件环境中能够实现所需的功能。
2、性能测试：测试设计的性能指标，如速度、功耗等。
3、接口兼容性：验证设计与外部设备或模块的接口是否兼容。
4、环境适应性：测试设计在不同工作环境下的稳定性，如温度、电源电压等。
在上板验证过程中，如果发现问题，定位起来通常较为复杂，需要根据错误现象进行逐步分析与排查。具体的排查方法将在后续课程中详细介绍，本节课由于时间限制暂不展开。
一旦找到错误的原因，如果是由于RTL级设计导致的错误，则需返回RTL级输入步骤进行修改；如果是其他层面的问题，则需相应地进行调整。
如果验证通过，那么至此一个完整的FPGA开发流程就结束了。
综上所述，通过遵循这一系列精心规划的开发流程，我们可以有效地利用FPGA的强大特性来构建复杂的数字系统。而针对像计算器这样的具体应用，理解并实践这些步骤不仅能加深对FPGA技术的认识，还能提高解决问题的能力。
为了进一步提升大家的专业技能，我们之后还会发布一系列相关知识点，涵盖FPGA的基本原理、设计流程、应用案例等多个方面，帮助大家更好地掌握这一前沿技术。敬请期待！
