Kintex7 FPGA开发板设计

自从被Intel收购后越来越觉得的未来非常的迷茫，Intel收购也不是为了靠FPGA卖钱，后面FPGA可能就只有一家独大的局面，并且最近 活动非常频繁。在上半年刚刚设计了一块的 V的开发板，DDR3和还没有调试好，信心也受到了一点打击。最近公司的合作公司也从转战了，好像是的供货有问题。看来真的是站错阵营了。

至此我也打算转战阵营，首先打算自己设计一块的FPGA开发板。

当然这个开发板的基本需求就是在上面验证一些视频图像处理相关的算法，一边学习算法，一边学习FPGA的基本思路。FPGA的型号就选择的系列，官网有个KC705的DEMO板，参考这个来做。视频接口主要需求是SDI和HDMI接口，SDI不打算使用接口芯片，直接将信号接入FPGA，由FPGA来做SDI ，最高到6Gbps的速率。主要要给开发板配SDRAM在图像处理的时候需求，选择两片16bit 2G的DDR3。板子的IO口外接通过一个的FMC接口，其它设计交给子板设计，灵活应用这颗FPGA。FPGA的型号定位K7的。

现在已经进入原理图的设计阶段了。

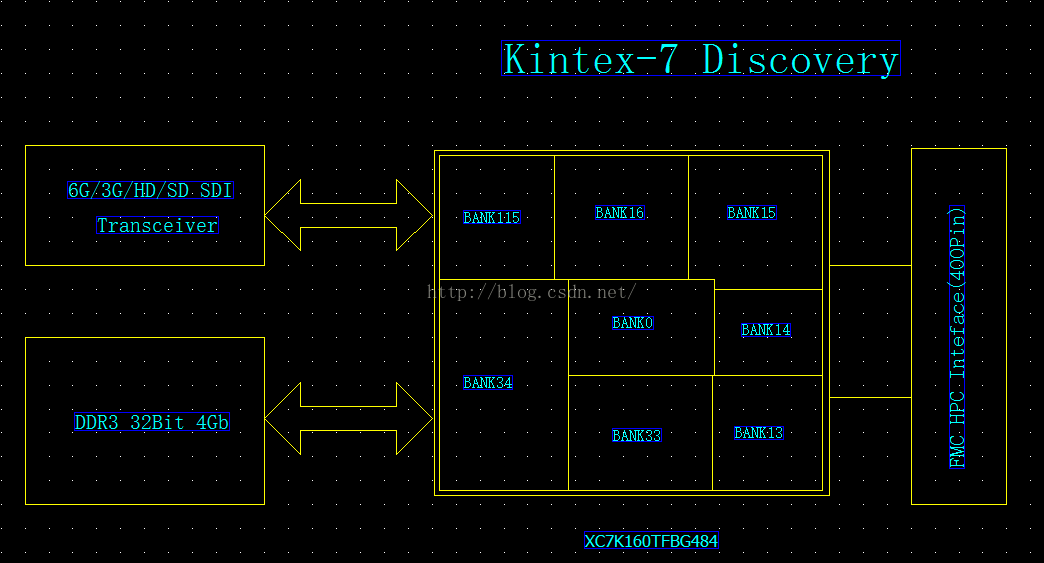

基本的功能框图如下：
