STEP BaseBoard V4.0底板上具有丰富的外设，自由组合就能够完成各种各样的有趣设计，虽然选择本平台的大部分同学都选择完成任务一：实现一个两位数计算器，但是任然有一小部分同学选择完成了其他任务哦！

今天我们就来看看同学们还完成了哪些其他有趣任务吧，我们从中选择了三个精彩项目，今天让大家一次看个爽！！！

No.1

项目一：可定时报警的数字时钟

本项目由来自北京邮电大学的【我就是我】同学设计实现。完成的是平台任务二：实现一个具有定时报警功能的数字钟。使用扩展板上的7段数码管显示时间，并可通过矩阵按键调整时间和设定定时报警时间。报警时，蜂鸣器播放音乐5秒，RGB LED以呼吸灯方式闪烁5秒，显示不同颜色。

项目整体功能实现可分为数码管驱动、矩阵按键驱动、基本计时功能实现、更改当前时间和设置报警时间，以及报警时蜂鸣器和RGB LED的驱动这几部分功能的实现。各部分功能具体实现方式以及具体代码介绍详细可见完整项目报告。

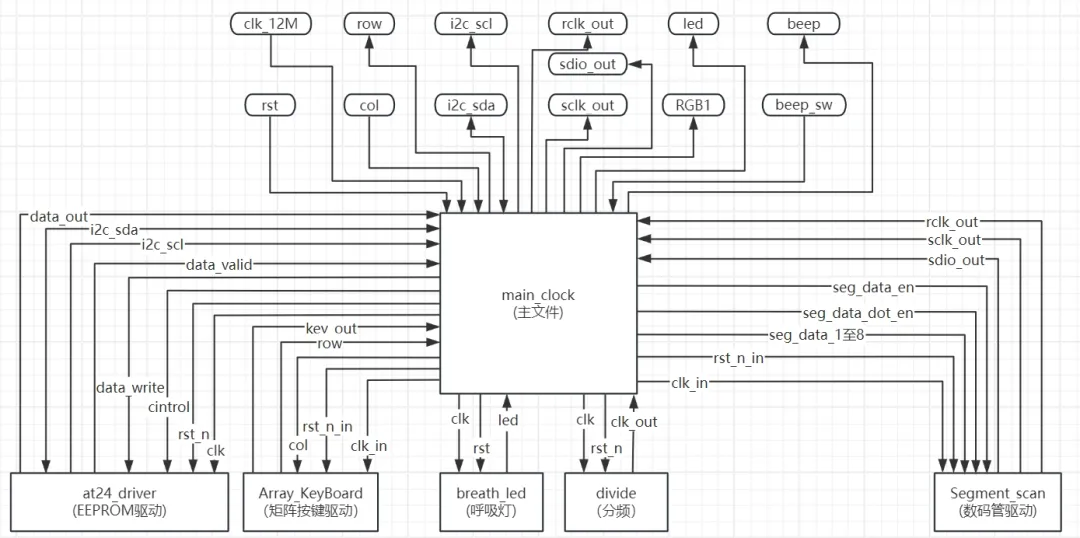

模块结构图：

完整项目报告及项目代码已开源至电子森林：

https://www.eetree.cn/project/detail/2869

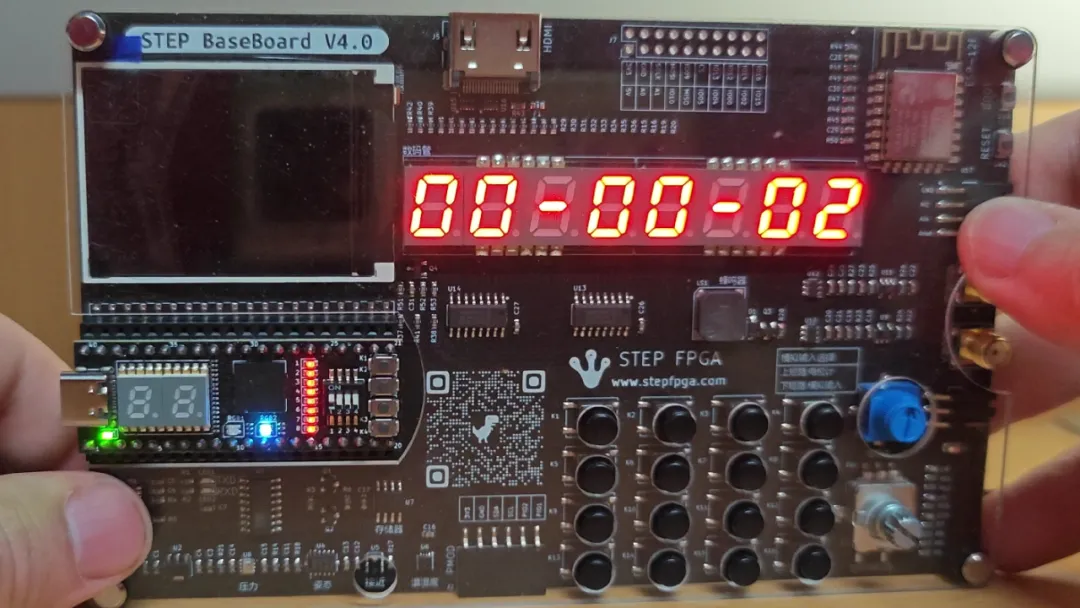

项目实现功能展示：

No.2

项目二：UART图片传输显示和音乐播放

本项目由【starry-m】设计的UART传输图片和音乐进行显示和播放。利用串行接口与计算机的通信，将电脑上的多个图片和相应的音乐通过PC上的串行接口发送给FPGA，FPGA收到数据以后将图片在TFTLCD上显示出来，将音乐通过蜂鸣器进行播放。并且可以通过扩展底板上的按键来切换图片和音乐。

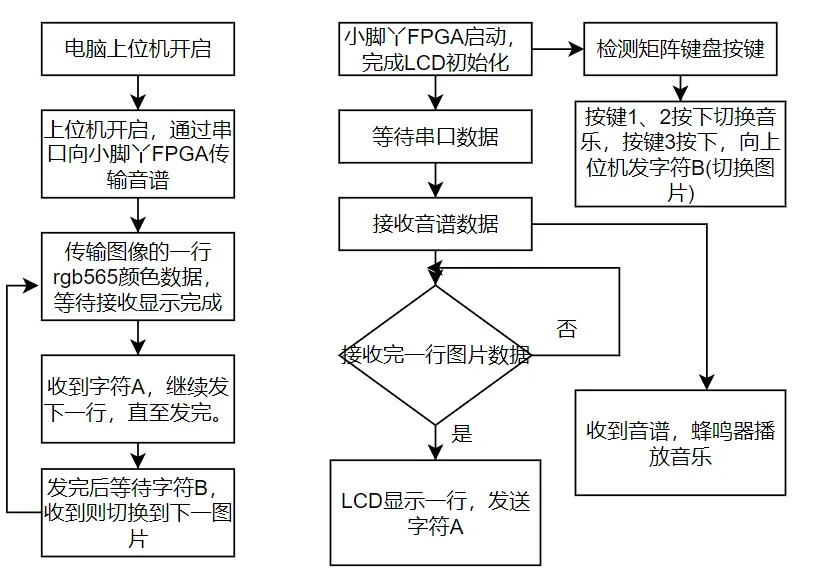

项目流程图：

该项目功能的实现主要是靠上位机和FPGA板子合作完成的，音乐播放则是在传输图片前将音乐的频谱发给FPGA，存到RAM中。后面再通过按键选择播放。

完整项目报告及项目代码已开源至电子森林：

https://www.eetree.cn/project/detail/2796

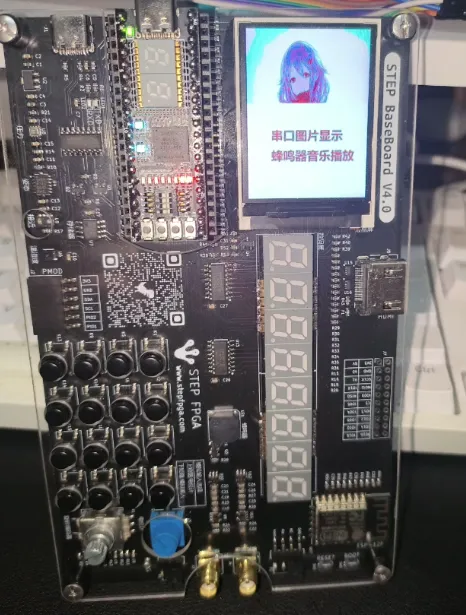

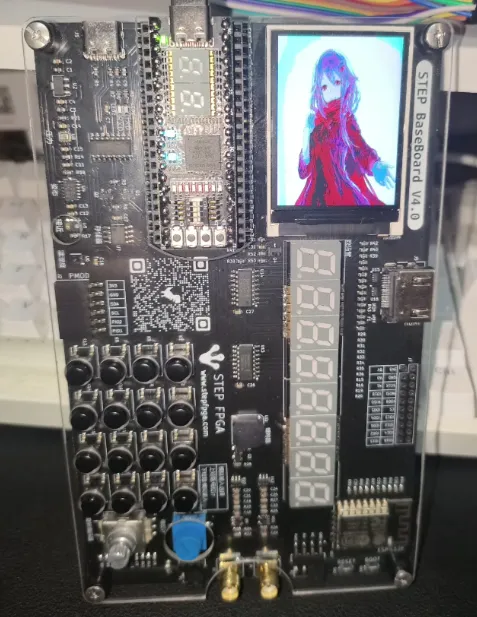

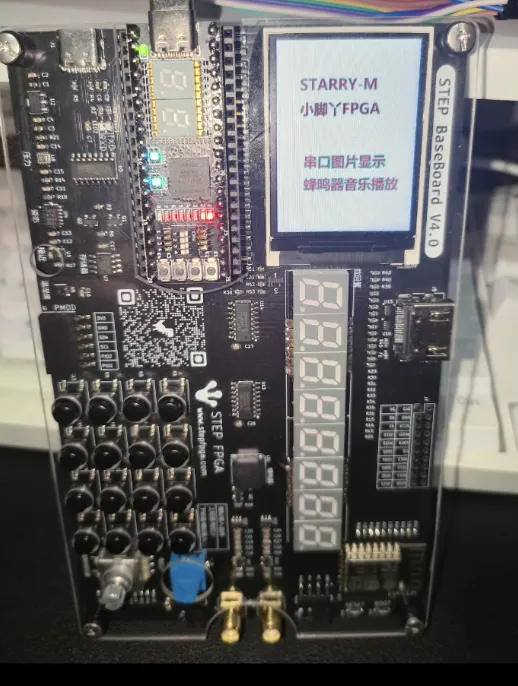

项目实现功能展示：

音乐播放及切换效果具体可见项目演示视频。

No.3

项目三：基于FPGA实现的体感游戏机

本项目由【枫雪天】设计的用FPGA套件在LCD/电脑显示屏上玩游戏。在FPGA平台上，使用加速度传感器、按键、HDMI显示器与LCD屏幕，实现了一款体感控制的打砖块游戏机

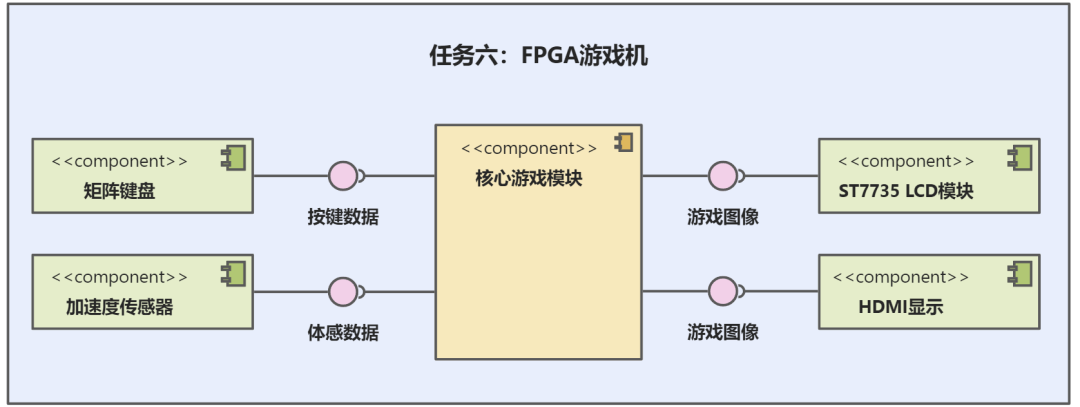

将系统按照任务需求拆解可以分为核心逻辑和外设模块。从左到右整体呈一个输入到输出的关系：核心的游戏模块从拨码开关、键盘和加速度传感器获取控制数据，按游戏逻辑处理后，输出游戏图像给LCD或HDMI进行显示。

实现各模块功能的相关代码介绍可见完整项目报告：

https://www.eetree.cn/project/detail/2805

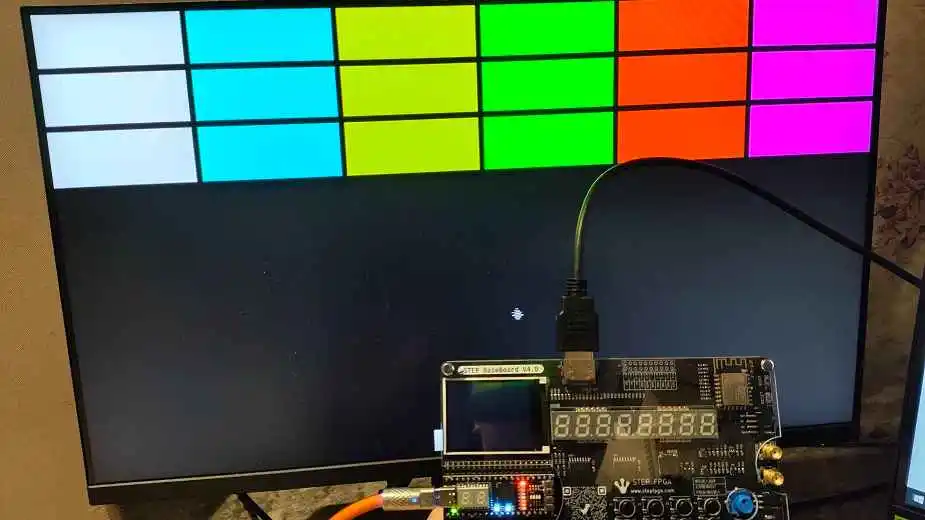

项目实现功能展示：

项目视频

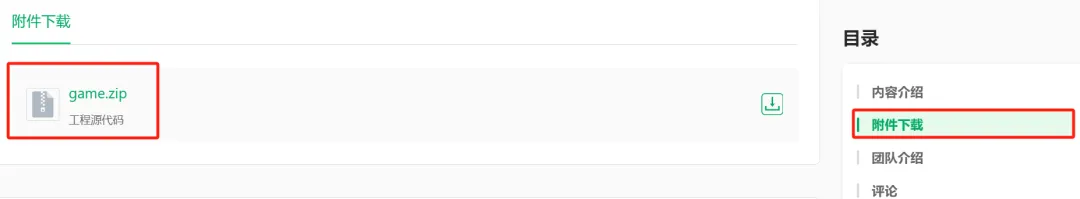

今天的项目分享就到这里啦！一口气给大家上了三个有趣项目，大家看得还过瘾吗？如果还觉得意犹未尽，可以入手开发套件挑一个自己感兴趣的项目，动手去复现看看吧。所有项目的相关代码文件均已上传至项目报告附件，轻松点击即可下载。

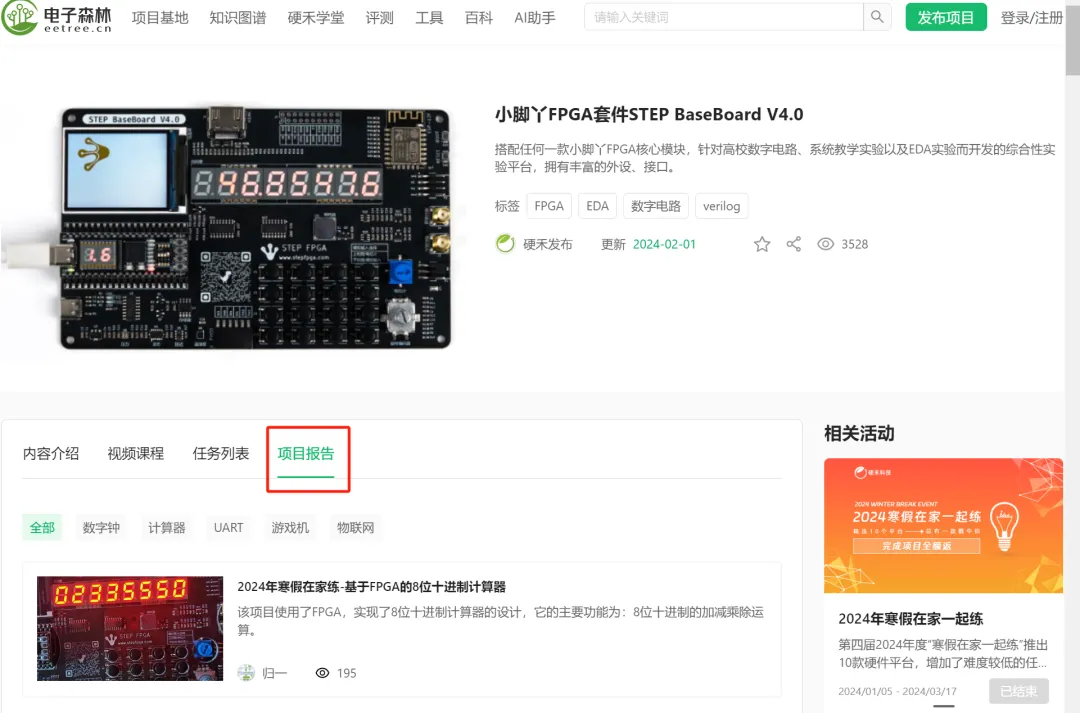

更多小脚丫FPGA STEP BaseBoard V4.0套件精彩项目可进入电子森林平台项目报告列表处查看。
