前几天忙得很，晚上都没有时间穿越回去。最近温度高了，桌上的杨枝甘露放在冰箱里也不知道变质没有。要是普通的奶茶，肯定早就变质了吧？但是它这我估计不会那么容易坏掉。
趁着今天有空，我穿越回去一趟，继续完成我的使命。我走到冰箱前面打开冷藏室的门，为了防止这个奶茶变质，我还特意用一个保鲜袋把它套住，并且用一个夹子进行封口。摇晃了一下，刚到嘴边又拿开了，这喝了不会拉肚子吧？我去。这么多天了，细菌肯定超标了呀！
做了一会儿心理斗争最终还是喝了一小口。喝完后我直接跑卧室躺床上了。
再次睁开眼睛的时候，发现我趴在寝室的桌子上睡着了。手下面还压着手机，打开手机一看提建议的小程序还没有退出来。上面的建议也才写到一半。看来这次穿越是接着上次回现代的时候，也就是不管我什么时候穿越回去，他都会接着上次断掉的地方开始剧情。这有点像打游戏，副本探索？
这次吸取教训，赶紧干正事不废话了。写完了，建议我就准备开始学习了。这个叶凡平目前是大二，看了一下他的课程表，他已经学了C语言和电路分析，模电数电等专业课，这学期已经在开始学习VHDL语法了。
打铁还需自身硬，我要想带动周围的同学学习fpga，那我肯定自身得先有点实力是吧？那我就从他们这个语法开始学习。但是我不学VHDL，我直接学verilog，既然穿越回去了，就把能避免的坑都避免掉，不要再走错路。
上次回去的时候是中午，现在也是中午。那就先休息吧，刚好下午没有课，下午就去图书馆学习。
下午我来到图书馆，找到了一些关于FPGA的书籍。找了几本语法书，其中一本是夏宇闻的，初学者基本都会看他的语法书。个人觉得初学的时候看他的语法书已经够用了。反正一开始也没耐心来去认真学习语法，随便哪一本语法书都行。就和我之前学英语语法一样，初中的时候我觉得那英语语法枯燥乏味，实在难学。
找到语法书后，走马观花先大概看一遍，大概花一周的时间。主要要知道verilog它和C语言的联系与区别，verilog它有哪些常见的语法结构。记不住也没关系，走马观花，不求甚解，你能记多少就记多少，简单有一个印象就行。这就像非诚勿扰节目恋爱之初印象，但是你不要着急灭灯，让子弹多飞一会儿。越困难的它越有价值不是吗？
我上面说的学习verilog方法那是我“不识庐山真面目”，但是如今我穿越回来，我蓦然回首，明白学习语法应当在实际工程处。我是穿越人，我不可能用那么傻又那么老土又低效的办法去学习，想当初我不就是这么学习的吗？效果可想而知。
好了，穿越人就要有穿越人的降维打击。下面我开始学习了。
verilog学习（1）
直接找了一个串口通信的代码，通过这个代码来学习部分verilog语法。首先来看top模块。就是我们常说的顶层文件。首先我们看一下top模块的代码1到6行有哪些知识点：
模块(module）
module是Verilog HDL最基本的概念，也是最常用的基本单元，用于描述某个设计的功能或结构以及相同通信的接口 。我们知道.c文件中可以有多个函数，与此相似的是, .v文件中也可以有很多个模块。 你没有听错，也没有看错。一个.v文件中可以有很多个module
。
这个知识点,可能很多干了好几年的fpga的工程师他都不知道。面试的时候，如果你的面试官他对技术的要求比较高，他不会问你多高深的问题，相反他会问你这种非常基础的问题，但是很遗憾我们很多工程师都答不上来。 我也不会。因为我和大家学习fpga的心路历程一毛一样,我也是囫囵吞枣过来的。
虽然说一个.v文件中可以有很多个module,但是我们一般不会这样干，平常我们也很少见到这种操作。我们通常是一个.v文件一个module，这样方便管理。见微知著，因此你建.v文件的时候，建议你按功能来分，一个功能一个模块。这样逻辑清晰，管理方便。

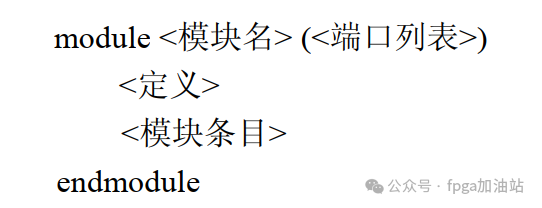

通常一个完整的模块应该包含下面的结构。
module module_name (port_list)
//声明各种变量、信号
reg//寄存器
wire//线网
parameter//参数
input/输入信号
output/输出信号
inout//输入输出信号
function//函数
task//任务
//程序代码
Initial statement
Always statement
Module instantiation
Gate instantiation
UDP instantiation
Continuous assignment
endmodule
我们可以看到下面这个top模块的module_name 是“top",这是它的模块名。它的port list，就是端口列表，包含三个输入信号，一个输出信号。三个输入信号都是线网wire型，输出信号也是wire型。
模块端口是指模块与外界交互信息的接口，包括3种类型:
(1) input:输入端口，模块从外界读取数据的接口，在模块内不可写。
(2) output:输出端口，模块往外界送出数据的接口，在模块内不可读。
(3) inout:输入输出端口，也称为双向端口，可读取数据也可以送出数据，数据可双向流动。
上述三类端口中，input端口只能为线网型数据类型;output端口可以为线网型，也可以为寄存器数据类型;而对于inout端口由于具备输入端口特点，所以也只能声明为线网型数据类型。
先不学了，寝室室友叫我出去跑步。下次接着学。今天主要就是学习了模块的一些知识。对应top模块代码1-6行。
module top(input wire clk ,input wire rst_n ,input wire rx,output wire tx);wire[7:0] po_data ;wire po_en ;rx rx_inst(.clk (clk),.rst_n (rst_n),.rx (rx),.po_en (po_en),.po_data(po_data));tx tx_inst(.clk (clk),.rst_n (rst_n),.pi_data(po_data),.pi_en (po_en),.tx (tx));endmodule
