FPGA之数电组合电路学习

2024年

FPGA数字电路学习之路

IC半导体芯片学习

01

数字电路之组合电路学习

01

组合逻辑电路的分析

3.1

组合逻辑电路的分析

02

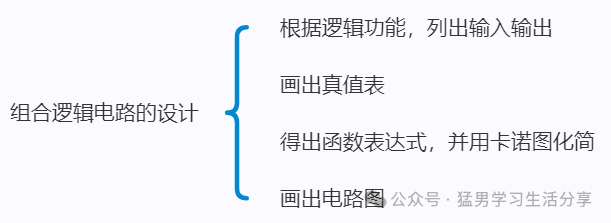

组合逻辑电路的设计

3.2

组合逻辑电路的设计

03

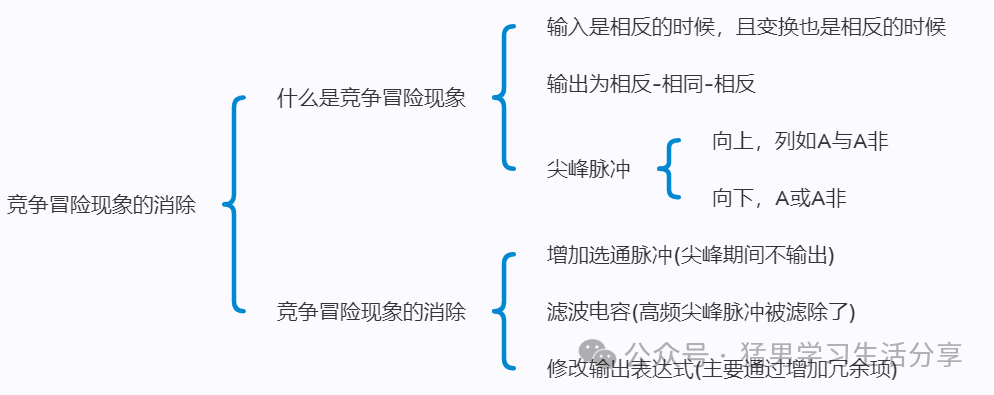

竞争与冒险现象消除

3.3

竞争与冒险现象消除

04

常见的组合逻辑电路

3.4

常见的组合逻辑电路

3.4.1编码器

①普通编码器（8-3线编码器）

按照3.2的设计步骤，走一遍流程：

功能需求：

输入是，满足约束关系,输出

（1）输入输出关系已经有了，根据输入输出关系列出真值表

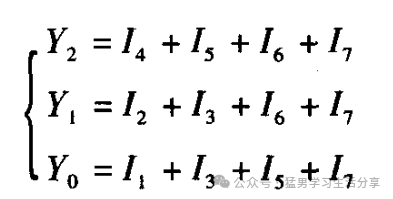

（2）根据真值表，得出函数关系

（3）并用卡诺图或者公式法进行化简得到

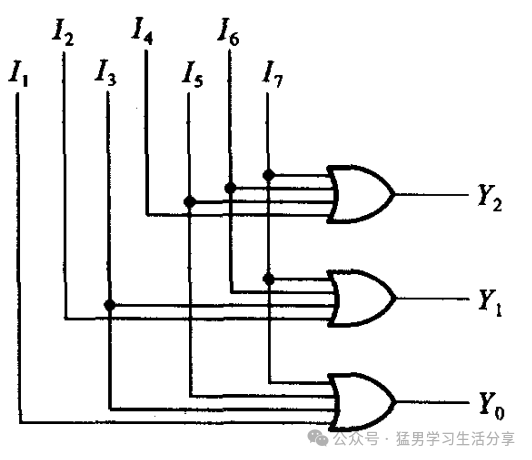

（4）画出最后的电路图

根据这个电路图，其实也很容易理解，就是如果要使最低位出现1，只有位为1时，才会出现,换句话说输入的下标数字，输入是的下标001,011,101,111的时候才会有输出为1，其他同理。

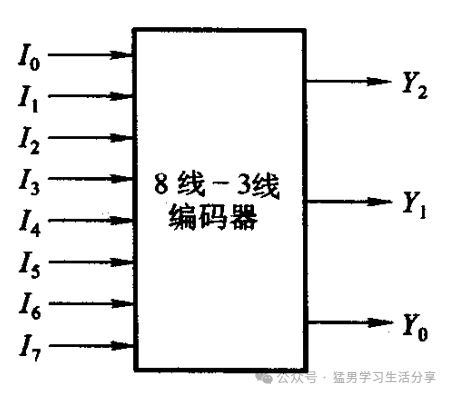

最终得到八线三线编码器的封装图如下图所示：

Verilog 代码：

module encoder83(input I0,input I1,input I2,input I3,input I4,input I5,input I6,input I7,output reg [2:0] Y);always @(*)beginY=3b0; case(1b1) I0:Y=3b000; I1:Y=3b001; I2:Y=3b010; I3:Y=3b011; I4:Y=3b100; I5:Y=3b101; I6:Y=3b110; I7:Y=3b111; default:; endcaseendendmodule

Verilog 仿真代码：

module tb_encoder83();//信号的定义 由于信号I在initial行为级语句中，所以是reg型reg I0;reg I1;reg I2;reg I3;reg I4;reg I5;reg I6;reg I7;wire [2:0] Y;//信号激励的产生initial begin I0=0; I1=0; I2=0; I3=1; I4=0; I5=0; I6=0; I7=0; end//模块元件列化encoder83 encoder83_th(.I0(I0),.I1(I1),.I2(I2),.I3(I3),.I4(I4),.I5(I5),.I6(I6),.I7(I7),.Y(Y));endmodule

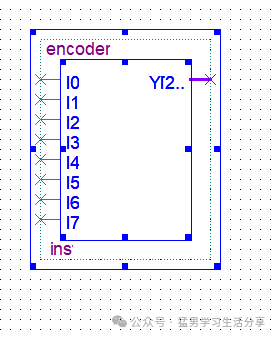

所设计生成的符号文件为：

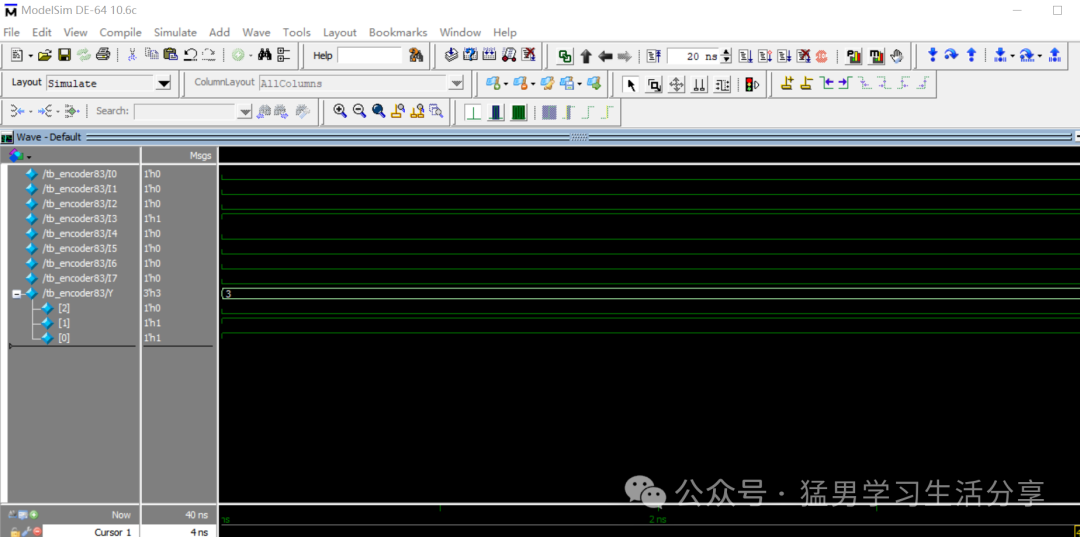

仿真结果如下：

可以看到的是，当I3输入为1的时候输出为3，也就是011

②优先编码器

八线三线优先编码器74HC148,十线四线优先编码器74LS147。特别解释一下，优先编码器，一般是优先级越高，输出数越低，这是由于对偶导致的，通常如果假设输入是高点平有效，那么是正向输出，如果输入是低电平有效，将其对偶过去，就会输出数越低。

（1）八线三线优先编码器74HC148

把数字组合电路的设计流程走一遍：

第一步，列出功能需求，确定输入输出

功能需求：

输入是,其中的优先级最高，输出,当优先级最高的时候，输出为000，即输出数字越小，优先级越高，当没有输入的时候，默认为输出111，特别注意的是为了更好的扩展，加入了,其中表述电路是否工作，称为使能端或者选通端，称为使能输出端或者选通输出端，表示的是电路工作，无输入,即=1，其中表示的电路工作，有输入，这个端口通常用来进行芯片的扩展的高位。

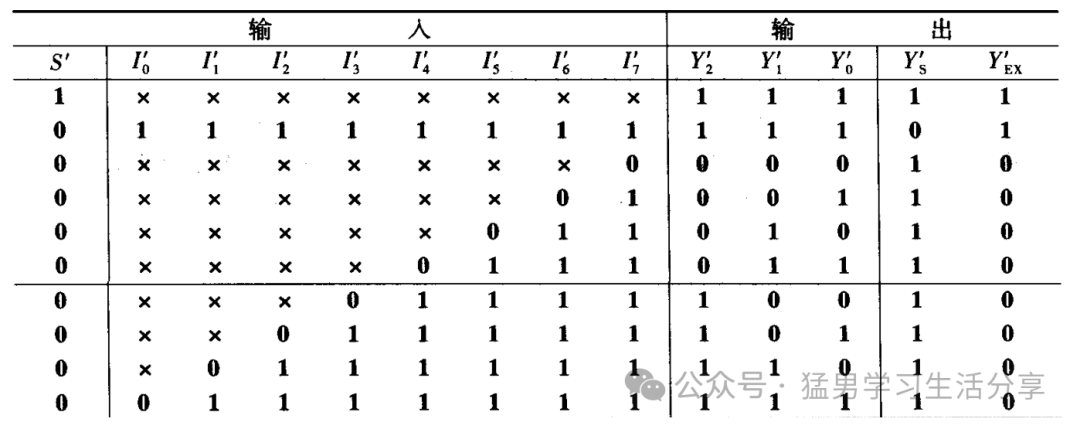

第二步，根据功能，画出真值表

第三步，根据真值表写出函数表达式

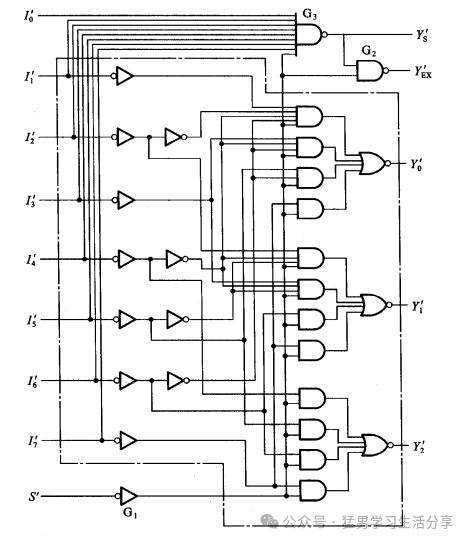

最后一步，根据电路函数表达式画出电路图

（2）十线四线优先编码器74LS147

实质上将十进制数转换成四位二进制BCD码。

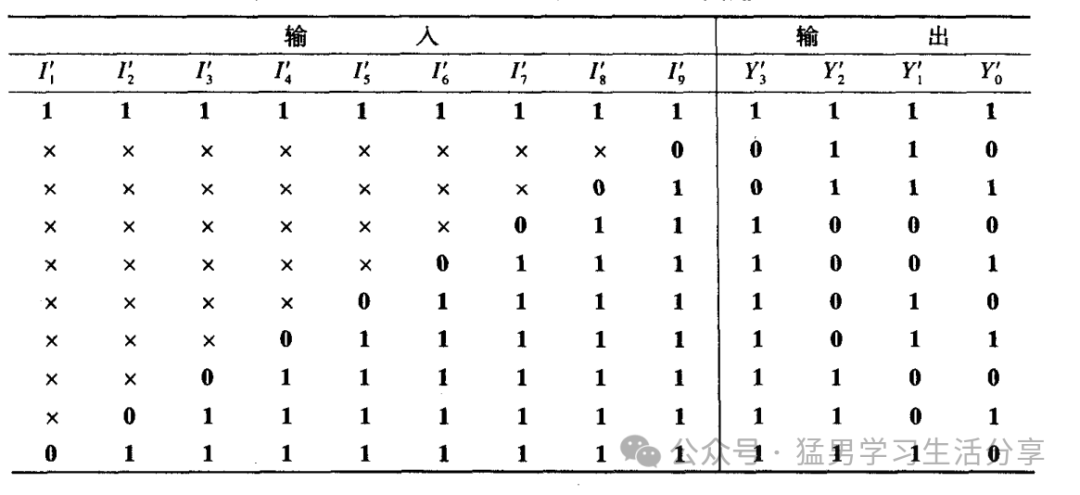

设计分析和八线三线优先编码器一样，具体分析过程参考上面，这里只给出它的真值表。

3.4.2译码器

①三线八线译码器

功能需求：

最典型的就是74HC138,输入是三位二进制的数，输出是0到7下标的输出对应的低电平，也就是输入是高电平有效，输出是低电平有效。其中且，那么这个时候电路就是正常的译码状态。

组合逻辑电路的分析过程走一遍：

（1）根据功能需求，列出输入输出端口

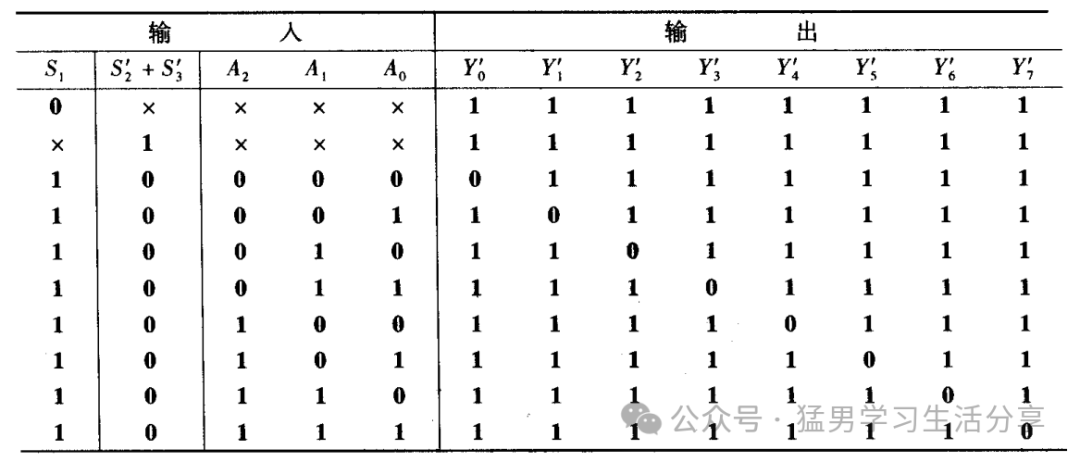

（2）根据功能需求，列出输入输出的真值表

（3）根据真值表，列出输出函数表达式，并用卡诺图化简

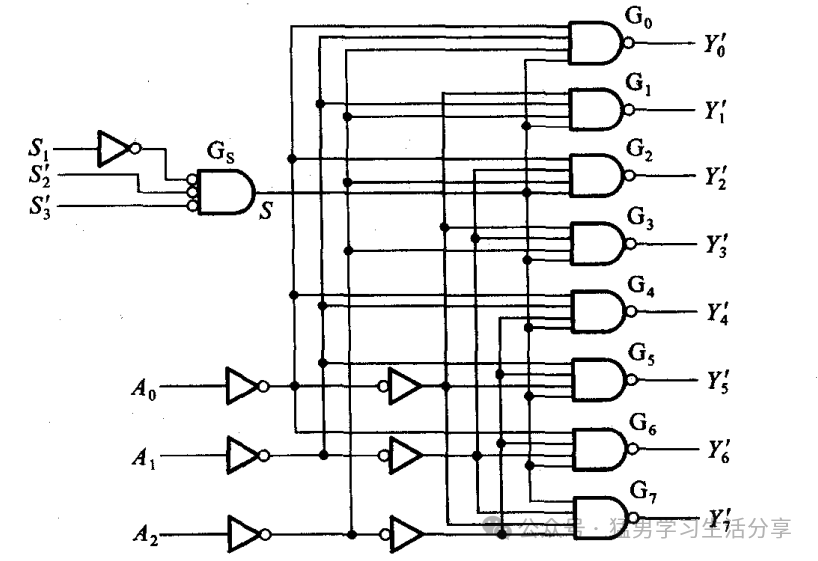

（4）根据函数表达式，画出对应的电路图

Verilog代码：

module decoder38(input s1,input s_2,input s_3,input [2:0] data,output reg [7:0] Y);//开始输入数据,74HC138，输入是高电平有效，输出是低电平有效parameter outdata=8b11111110;always @(*)if (!(s1==1&&s_2==0&&s_3==0)) Y[7:0]=8b11111111;else if(data==3d000) Y[7:0]=outdata;else if(data==3d001) Y[7:0]=~((~outdata)<<3d1);else if(data==3d002) Y[7:0]=~((~outdata)<<3d2);else if(data==3d003) Y[7:0]=~((~outdata)<<3d3);else if(data==3d004) Y[7:0]=~((~outdata)<<3d4);else if(data==3d005) Y[7:0]=~((~outdata)<<3d5);else if(data==3d006) Y[7:0]=~((~outdata)<<3d6);else if(data==3d007) Y[7:0]=~((~outdata)<<3d7);endmodule

Verilog仿真代码：

`timescale 1ns / 1psmodule tb_decoder38();reg s1;reg s_2;reg s_3;wire [7:0] Y;reg [2:0] data; //激励信号的产生initial begin s1<=1; s_2<=0; s_3=0; endinitial begin data<=3d0; #10 data<=3d1; #10 data<=3d2; #10 data<=3d3; #10 data<=3d4; #10 data<=3d5; #10 data<=3d6; #10 data<=3d7; #10 data<=3d0; end//元件列化decoder38 #(.outdata(8b11111110))decoder38(.s1(s1), .s_2(s_2),.s_3(s_3),.Y(Y),.data(data));endmodule

仿真波形：

②四线八线译码器

四线十线译码器分析与以上相同，下面只给出74HC42的真值表：

③数码管七段译码器

七段数码管译码器较为简单，给出对应的图形以及真值表，具体过程可以参考3线八线译码器74HC138:



3.4.3数据选择器

接下来对中规模集成电路双四选一数据选择器74HC153进行分析，并对其扩展进行讨论。

①双四选一数据选择器原理分析

       按照对组合逻辑电路的分析思路，走一遍流程：

（1）对电路图进行分析

（2）根据电路图，画出对应的真值表，别列出函数表达式

由于这里面变量数比较多，请读者自己前去列出。这里只给出输出端Y1的表达式，由于Y2与Y1完全对称，会分析Y1就会分析Y2,Y1的函数表达式为：

这表明了，S1高电平，输入地址端二进制数据为00，选择数据D10端，其他同理，确实达到了数据选择的效果。

②双四选一数据选择器扩展成八选一数据选择器

③八选一数据选择器中规模集成电路74HC151

④例题补充

问题分析：

       我们来思考这个问题，要构成一个八选一数据选择器，应该要有什么，一个是八个数据输入端，这在双四选一数据选择器74HC153已经具备；八个数据端应该对应三个地址选择端，但是在双四选一数据选择器74HC153中，只有两个地址段A1,A0,还有两个无用的使能端，能不能将两个无用的使能端组成最高位地址段是这个题目的关键。

画出双四选一数据选择器74HC153的顶层图，尝试在上面思考：

分析思维图：



最后不难得出

3.4.4 加法器

①一位加法器

(1)半加器

根据组合电路的设计流程走一遍：

1.列出功能需求，确定输入输出，由于设计的是半加器，不考虑下位的进位相加，即不考虑进位输入，且是一位加法器，输入是A,B，输出和是S，以及进位输出CO

2.根据半加器的功能，画出真值表

3.根据真值表，确定对应的输出的函数表达式

4.画出电路图

5.分析验证，对于二进制相加而言，异或相当于相加，进位输出是当两者输入A,B都为1的时候，输出才是进位1.

Verilog 代码：

module half_add(input A,input B,output S,output CO);assign S=A^B;assign CO=A&B;endmodule

Verilog 仿真代码：

`timescale 1ns/1ps//最小单位是1ns,精度是1psmodule tb_half_add();//信号的定义reg A;reg B;wire S;wire CO;//激励信号A,B的产生initial begin A<=0;B<=0; #10 A<=0;B<=1; #10 A<=1;B<=0; #10 A<=1;B<=1; #10; end//模块的列化half_add half_add1(.A(A),.B(B),.S(S),.CO(CO));endmodule

仿真波形：

综合的RTL图：

(2)全加器

(1)按照组合电路的设计流程走一遍，首先进行功能需求的分析，由于是全加器，输入A,B,C,输出是CO与S。

(2)根据功能需求列出真值表

(3)根据真值表，列出输出函数表达式

(4)画出电路图

Verilog 代码：

module add(input A,input B,input Cl,output S,output CO);assign S=A^B^Cl;assign CO=A&B+A&Cl+B&Cl;endmodule

Verilog 仿真代码：

`timescale 1ns/1psmodule tb_add();reg A;reg B;reg Cl;//激励的产生initial begin A<=0;B<=0;Cl<=0; #10 A<=0;B<=0;Cl<=1; #10 A<=0;B<=1;Cl<=0; #10 A<=0;B<=1;Cl<=1; #10 A<=1;B<=0;Cl<=0; #10 A<=1;B<=0;Cl<=1; #10 A<=1;B<=1;Cl<=0; #10 A<=1;B<=1;Cl<=1; #10; end//模块的初始化add add1(.A(A),.B(B),.Cl(Cl),.S(S),.CO(CO));endmodule

仿真图：

RTL综合图：

②多位加法器

(1)串行加法器

串行加法器存在的一个缺陷是各级的延时比较严重，每次的CO需要等到下面的进位输入CI才能确定。

(2)超前进位加法器

超前进位加法器，根据每次的进位输入CI可以由前面的数字Ai,Bi确定，这样每次就能直接通过关系确定CO，而不用等下级的CI确定。

四位超前进位加法器74LS283

3.4.5 数值比较器

①一位数值比较器

②多位数值比较器
