1 以太网原理介绍1.1 以太网帧在以太网链路上的数据包称作以太网帧。以太网帧起始部分由前导码和帧开始符组成。后面紧跟着一个以太网报头,以MAC地址说明目的地址和源地址。帧的中部是该帧负载的包含其他协议报头的数据包(例如IP协议、ARP协议)。以太帧由一个32位冗余校验码结尾。它用于检验数据传输是否出现损坏。以太网帧格式如下图所示。

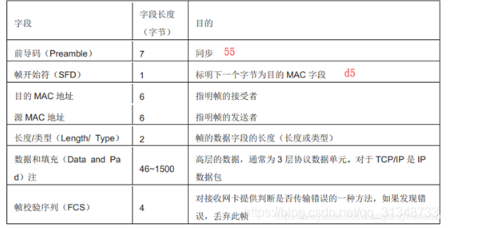

1.前导码和帧开始符是固定的,为7个0x55紧跟着1个0xd52.目的MAC地址指明帧的接受者3.源MAC地址指明帧的发送者4.以太网类型,指示帧的类型,比如0x0800表示该帧是IP数据包,0x0806表示该帧是ARP协议数据包5.数据和填充就是所承载的数据包,跟前面以太网类型对应。6.帧校验序列是一个32位的循环校验码(FCS)。 每一个设备都有一个不同的MAC地址,当一个设备A发送一个以太网帧,源MAC地址是自己的MAC地址,目的MAC地址如果是0xffffff,此时就是广播,所有与之连接的设备都会收到该帧,如果目的MAC地址是一个独特的MAC地址,那么本地MAC地址与之相同的设备将会接收到该以太网帧,然后通过判断以太网帧类型,进行下一步数据包解析。1.2 ARP协议ARP协议,全称为Address Resolution Protocol,即地址解析协议,ARP协议属于以太网帧的一种,前面以太网帧介绍中有说到,我们如果从设备A发送以太网帧到设备B,我们不可能每次都进行广播,那么设备A如何知道设备B的物理地址呢?ARP协议就是为了解决这个问题。 首先设备A广播,发送ARP请求,等收到设备B的ARP应答以后就能知道设备B的MAC地址。ARP帧格式如下图所示

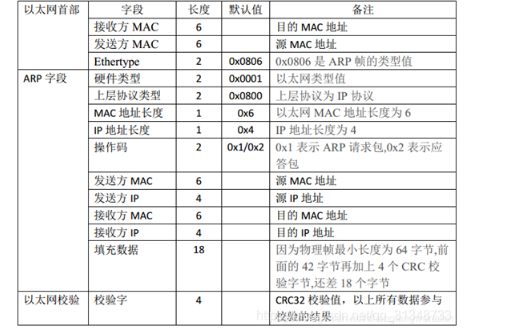

ARP字段就是前面以太网帧待填充的数据。硬件类型、上层协议类型、MAC地址长度、IP地址长度均固定不变。假设设备A的IP地址为192.168.0.2,MAC地址为0x00_0a_35_01_fe_c0,我们知道目的IP地址为192.168.0.3,不知道该IP地址对应的MAC地址,如果设备A想要和IP地址为192.168.0.3的设备B进行通信(如UDP或者IP通信),就必须知道它的MAC地址。此时设备A就需要广播发送ARP请求,接收方MAC地址填0xff_ff_ff_ff_ff_ff。这样IP地址为192.168.0.3的设备就会解析出这是一个ARP请求,它询问自身的MAC地址,此时它就会做出ARP应答,将自身的MAC地址发送给对应IP地址的设备A。注意发送ARP请求时,操作码为0x0001,应答时操作码为0x0002。1.3 IP协议TCP/IP协议定义了一个在因特网上传输的包,称为IP数据包,而IP数据报(IP Datagram)是个比较抽象的内容,是对数据包的结构进行分析。由首部和数据两部分组成,其格式如下图图所示。首部的前一部分是固定长度,共20字节,是所有IP数据报必须具有的。在首部的固定部分的后面是一些可选字段,其长度是可变的。首部中的源地址和目的地址都是IP协议地址。

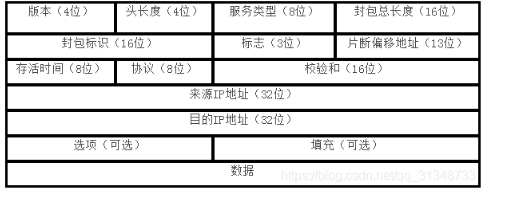

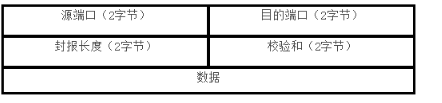

1.4 UDP协议UDP 协议是一种不可靠传输,发送方只负责将数据发送出去,而不管接收方是否正确的接收。非常类似于 UART 串口传输。但是,在很多场合,是可以接受这种潜在的不可靠性的,例如视频实时传输显示。在这类系统中,由于数据并不需要进行运算并得到非常精确的结果用于其他功能,而仅仅是显示在屏幕上,因此可以接受一定程度的丢包或者误码。此类应用在 LED 大屏显示系统中应用非常广泛。UDP帧组成如下图所示
2 GMII接口介绍在芯航线 AC6102 开发板上,设计了一路 GMII 接口的千兆以太网电路,通过该以太网电路,用户可以将 FPGA 采集或运算得到的数据传递给其他设备如 PC 或服务器,或者接收其他设备传输过来的数据并进行处理。首先介绍一下GMII接口。

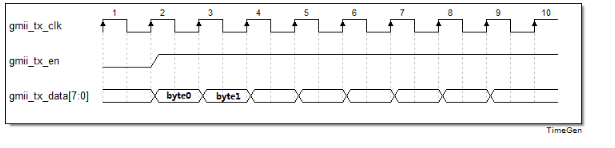

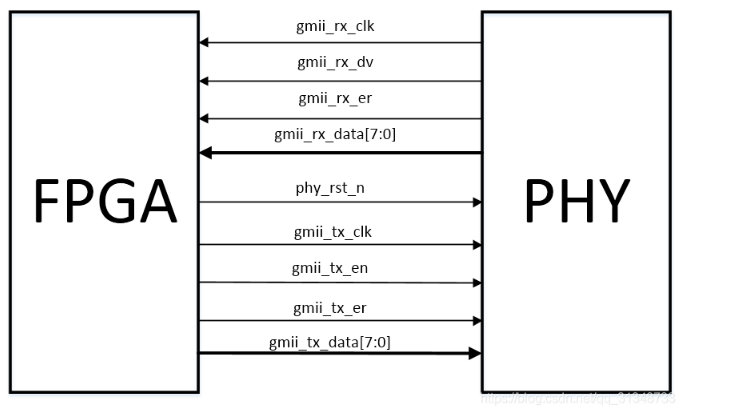

gmii_rx_clk是PHY发送过来的时钟,FPGA通过该时钟进行采样gmii_rx_dv是接收数据有效标志,与gmii_rx_data对齐gmii_rx_er是错误标志,当它有效时,说明发送帧错误gmii_rx_data是PHY发送过来的数据phy_rst_n是低电平复位信号gmii_tx_clk是FPGA发送时钟,这里直接使用gmii_rx_clk即可gmii_tx_en发送数据有效标志,与gmii_tx_data对齐gmii_tx_er是错误标志gmii_tx_data是FPGA发送给PHY的数据以上就是GMII接口所有的信号。在发送数据时,只需要按以下时序发送。

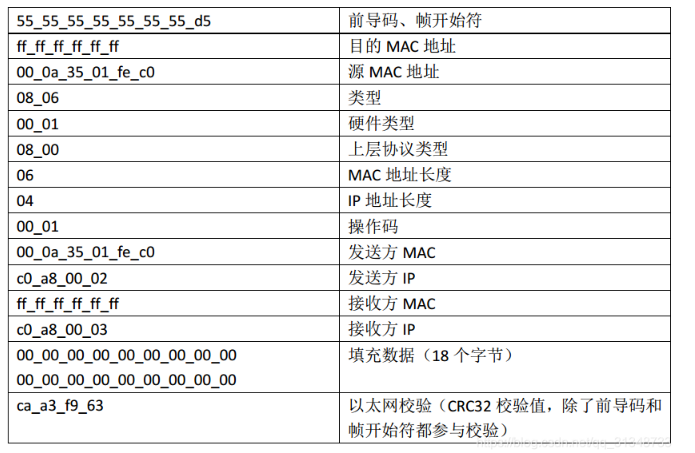

3 ARP协议实现在本工程中,ARP实现分两部分,一是由FPGA发送ARP请求,二是对发送过来的ARP应答进行解析,得到目的IP地址对应的MAC地址。这样我们就可以知道,发送ARP请求完整的帧内容了。如下图所示。(数据格式为16进制)
除了CRC32校验值之外,其他都是固定的,CRC32需要进行计算。关于CRC32的8位并行计算,大家可以参考下面这篇论文。千兆以太网MAC中CRC算法的设计与实现用CRC计算软件可以算出,也可以用FPGA实现。

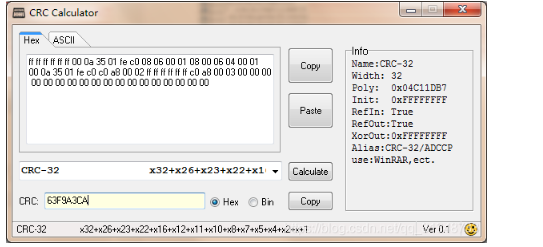

由计算软件看出crc32校验结果为0x63f9a3ca,在发送时,按7-0、15-8、23-16、31-24的顺序发送。下面给出CRC32的FPGA实现代码:module crc( input clk , input rst_n , input [ 7: 0] din , input crc_en , input crc_init , output reg [31: 0] crc );//======================================================================\//************** Define Parameter and Internal Signals *****************//======================================================================/wire [ 7: 0] data ;wire [31: 0] crc_next ;//======================================================================\//**************************** Main Code *******************************//======================================================================/assign data={din[0],din[1],din[2],din[3],din[4],din[5],din[6],din[7]};assign crc_next[0] = crc[24] ^ crc[30] ^ data[0] ^ data[6];assign crc_next[1] = crc[24] ^ crc[25] ^ crc[30] ^ crc[31] ^ data[0] ^ data[1] ^ data[6] ^ data[7];assign crc_next[2] = crc[24] ^ crc[25] ^ crc[26] ^ crc[30] ^ crc[31] ^ data[0] ^ data[1] ^ data[2] ^ data[6] ^ data[7];assign crc_next[3] = crc[25] ^ crc[26] ^ crc[27] ^ crc[31] ^ data[1] ^ data[2] ^ data[3] ^ data[7];assign crc_next[4] = crc[24] ^ crc[26] ^ crc[27] ^ crc[28] ^ crc[30] ^ data[0] ^ data[2] ^ data[3] ^ data[4] ^ data[6];assign crc_next[5] = crc[24] ^ crc[25] ^ crc[27] ^ crc[28] ^ crc[29] ^ crc[30] ^ crc[31] ^ data[0] ^ data[1] ^ data[3] ^ data[4] ^ data[5] ^ data[6] ^ data[7];assign crc_next[6] = crc[25] ^ crc[26] ^ crc[28] ^ crc[29] ^ crc[30] ^ crc[31] ^ data[1] ^ data[2] ^ data[4] ^ data[5] ^ data[6] ^ data[7];assign crc_next[7] = crc[24] ^ crc[26] ^ crc[27] ^ crc[29] ^ crc[31] ^ data[0] ^ data[2] ^ data[3] ^ data[5] ^ data[7];assign crc_next[8] = crc[0] ^ crc[24] ^ crc[25] ^ crc[27] ^ crc[28] ^ data[0] ^ data[1] ^ data[3] ^ data[4];assign crc_next[9] = crc[1] ^ crc[25] ^ crc[26] ^ crc[28] ^ crc[29] ^ data[1] ^ data[2] ^ data[4] ^ data[5];assign crc_next[10] = crc[2] ^ crc[24] ^ crc[26] ^ crc[27] ^ crc[29] ^ data[0] ^ data[2] ^ data[3] ^ data[5];assign crc_next[11] = crc[3] ^ crc[24] ^ crc[25] ^ crc[27] ^ crc[28] ^ data[0] ^ data[1] ^ data[3] ^ data[4];assign crc_next[12] = crc[4] ^ crc[24] ^ crc[25] ^ crc[26] ^ crc[28] ^ crc[29] ^ crc[30] ^ data[0] ^ data[1] ^ data[2] ^ data[4] ^ data[5] ^ data[6];assign crc_next[13] = crc[5] ^ crc[25] ^ crc[26] ^ crc[27] ^ crc[29] ^ crc[30] ^ crc[31] ^ data[1] ^ data[2] ^ data[3] ^ data[5] ^ data[6] ^ data[7];assign crc_next[14] = crc[6] ^ crc[26] ^ crc[27] ^ crc[28] ^ crc[30] ^ crc[31] ^ data[2] ^ data[3] ^ data[4] ^ data[6] ^ data[7];assign crc_next[15] = crc[7] ^ crc[27] ^ crc[28] ^ crc[29] ^ crc[31] ^ data[3] ^ data[4] ^ data[5] ^ data[7];assign crc_next[16] = crc[8] ^ crc[24] ^ crc[28] ^ crc[29] ^ data[0] ^ data[4] ^ data[5];assign crc_next[17] = crc[9] ^ crc[25] ^ crc[29] ^ crc[30] ^ data[1] ^ data[5] ^ data[6];assign crc_next[18] = crc[10] ^ crc[26] ^ crc[30] ^ crc[31] ^ data[2] ^ data[6] ^ data[7];assign crc_next[19] = crc[11] ^ crc[27] ^ crc[31] ^ data[3] ^ data[7];assign crc_next[20] = crc[12] ^ crc[28] ^ data[4];assign crc_next[21] = crc[13] ^ crc[29] ^ data[5];assign crc_next[22] = crc[14] ^ crc[24] ^ data[0];assign crc_next[23] = crc[15] ^ crc[24] ^ crc[25] ^ crc[30] ^ data[0] ^ data[1] ^ data[6];assign crc_next[24] = crc[16] ^ crc[25] ^ crc[26] ^ crc[31] ^ data[1] ^ data[2] ^ data[7];assign crc_next[25] = crc[17] ^ crc[26] ^ crc[27] ^ data[2] ^ data[3];assign crc_next[26] = crc[18] ^ crc[24] ^ crc[27] ^ crc[28] ^ crc[30] ^ data[0] ^ data[3] ^ data[4] ^ data[6];assign crc_next[27] = crc[19] ^ crc[25] ^ crc[28] ^ crc[29] ^ crc[31] ^ data[1] ^ data[4] ^ data[5] ^ data[7];assign crc_next[28] = crc[20] ^ crc[26] ^ crc[29] ^ crc[30] ^ data[2] ^ data[5] ^ data[6];assign crc_next[29] = crc[21] ^ crc[27] ^ crc[30] ^ crc[31] ^ data[3] ^ data[6] ^ data[7];assign crc_next[30] = crc[22] ^ crc[28] ^ crc[31] ^ data[4] ^ data[7];assign crc_next[31] = crc[23] ^ crc[29] ^ data[5];//crc 这里用下降沿采集,是为了crc能提前半拍送到eth_mac_send模块中,这个很重要//否则crc高8位会发送出错,自己可以修改代码试试看always @(negedge clk or negedge rst_n)begin if(rst_n == 1b0)begin crc <= {32{1b1}}; end else if(crc_init)begin crc <= {32{1b1}}; end else if(crc_en)begin crc <= crc_next; endendendmodule下面是用SignalTap抓取到的信号,如下图所示。

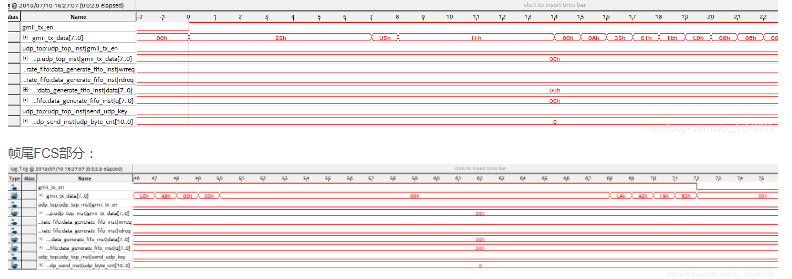

可以看出发送的校验码为0xca_a3_f9_63与CRC计算机软件计算结果一致。3.1 ARP请求FPGA实现ARP请求非常简单。首先定义模块信号。module arp_request( input clk ,//125M input rst_n , input [31: 0] src_ip_addr , input [31: 0] dest_ip_addr , input [47: 0] src_mac_addr , input [47: 0] dest_mac_addr , input [31: 0] crc , output reg crc_init , output reg crc_en , //gmii output reg gmii_tx_en , output reg [ 7: 0] gmii_tx_data );用计数器,在计数变化时,将每一个字节通过gmii_tx_data发送即可。具体请看工程源码。3.2 ARP应答解析在FPGA发送ARP请求后,对应IP地址将会做出APR应答发送其对应MAC地址,此时通过FPGA的ARP应答解析模块即可正确解析出目标MAC地址,从而为UDP协议传输奠定基础。具体实现:①判断目标MAC地址是否是FPGA设备的MAC地址②判断操作码是否是0x0002③判断PC端IP地址是否是192.168.0.3④判断目的IP地址是否是192.168.0.2只有以上条件均满足时,我们认为这是一条ARP应答包,从而更新IP为192.168.0.3对应的MAC地址。具体请看工程源码4 UDP协议传输实现在这里,我通过按键,生成1200个字节的数据,从0-255循环变化,然后封装成UDP包发送到PC端。从而实现UDP协议传输。由上面UDP介绍,我们可以知道发送一个UDP包的主要构成,如下图所示:

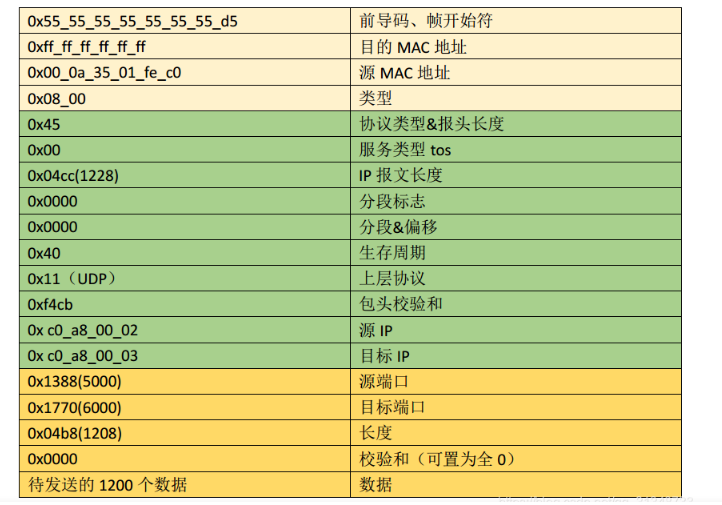

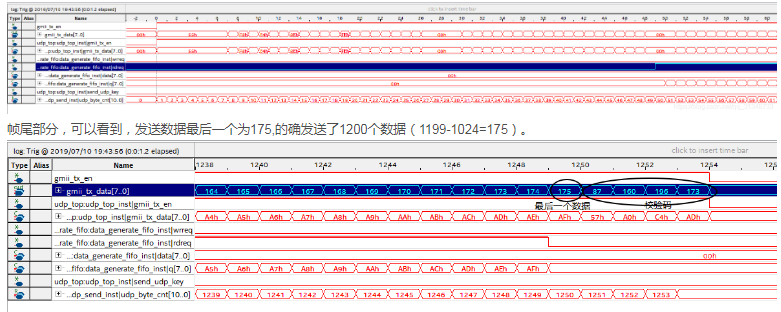

IP数据包的报头校验和:0x4500+0x04cc+0x0000+0x0000+0x4011+0xc0a8+0x0002+0xc0a8+0x0003 = 0x20b320x0002+0x0b32 = 0x0b34checksum = ~(0x0b34) = 0xf4cb同样的,我们使用计数器来发送对应数据。UDP发送模块如下:module udp_send( input clk , input clk_50m , input rst_n , input [31: 0] src_ip_addr , input [31: 0] dest_ip_addr , input [47: 0] src_mac_addr , input [47: 0] dest_mac_addr , //fifo input [10: 0] fifo_rdusedw , input [ 7: 0] fifo_rd_data , output reg fifo_rdreq , //crc input [31: 0] crc , output reg crc_init , output reg crc_en , //gmii output reg gmii_tx_en , output reg [ 7: 0] gmii_tx_data );//======================================================================\//************** Define Parameter and Internal Signals *****************//======================================================================/parameter DATA_LEN = 16d1200 ;//发送的UDP数据长度parameter PREAMBLE = 8h55 ;parameter SFD = 8hd5 ;parameter LEN_TYPE = 16h0800 ;parameter VER_HDR_LEN = 8h45 ;parameter TOS = 8h00 ;parameter TOTAL_LEN = DATA_LEN+28 ;parameter ID = 16h0000 ;parameter RSV_DF = 8h00 ;parameter MF_FRAG_OFFSET = 8h00 ;parameter TTL = 8h40 ;parameter PROTOCOL = 8h11 ;parameter SRC_PORT = 16d5000 ;parameter DST_PORT = 16d6000 ;parameter UDP_LEN = DATA_LEN+8 ;parameter UDP_CHECKSUM = 16h0000 ;wire [19: 0] ip_check_sum1 ;wire [19: 0] ip_check_sum2 ;wire [15: 0] ip_check_sum ;reg trig_udp_send ;reg flag_udp_send ;reg [10: 0] udp_byte_cnt ;wire add_udp_byte_cnt ;wire end_udp_byte_cnt ;reg [ 7: 0] udp_data ;//======================================================================\//**************************** Main Code *******************************//======================================================================///check_sum1 进位为17hxff这种情况时,check_sum1,前16与后16位相加可能还会在第//17位进1assign ip_check_sum1 = {VER_HDR_LEN, 8h00} + TOTAL_LEN + {TTL, PROTOCOL} + src_ip_addr[31:16] + src_ip_addr[15:0] + dest_ip_addr[31:16] + dest_ip_addr[15:0];//width<=20//check_sum2assign ip_check_sum2 = ip_check_sum1[19:16] + ip_check_sum1[15:0];//width<=17assign ip_check_sum = ~(ip_check_sum2[19:16] + ip_check_sum2[15:0]);//width<=16//trig_udp_sendalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin trig_udp_send <= 1b0; end else if(fifo_rdusedw == DATA_LEN-1)begin// trig_udp_send <= 1b1; end else begin trig_udp_send <= 1b0; endend//flag_udp_sendalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin flag_udp_send <= 1b0; end else if(trig_udp_send)begin flag_udp_send <= 1b1; end else if(end_udp_byte_cnt)begin flag_udp_send <= 1b0; endend//udp_byte_cntalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin udp_byte_cnt <= 0; end else if(add_udp_byte_cnt)begin if(end_udp_byte_cnt) udp_byte_cnt <= 0; else udp_byte_cnt <= udp_byte_cnt + 1; endendassign add_udp_byte_cnt = flag_udp_send; assign end_udp_byte_cnt = add_udp_byte_cnt && udp_byte_cnt == DATA_LEN+54-1;//前导码+分隔符8个,MAC帧头14,CRC校验4 //fifo_rdreqalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin fifo_rdreq <= 1b0; end else if(udp_byte_cnt == 50-1)begin fifo_rdreq <= 1b1; end else if(udp_byte_cnt == DATA_LEN+50-1)begin//校验码之前 fifo_rdreq <= 1b0; endend//--------------------------------------------------------------------\\//gmii_tx_enalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin gmii_tx_en <= 1b0; end else if(flag_udp_send)begin gmii_tx_en <= 1b1; end else begin gmii_tx_en <= 1b0; endend//gmii_tx_dataalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin gmii_tx_data <= 8h00; end else if(flag_udp_send)begin case(udp_byte_cnt) 0,1,2,3,4,5,6: gmii_tx_data <= PREAMBLE; 7: gmii_tx_data <= SFD; //帧头 8: gmii_tx_data <= dest_mac_addr[47:40]; 9: gmii_tx_data <= dest_mac_addr[39:32]; 10: gmii_tx_data <= dest_mac_addr[31:24]; 11: gmii_tx_data <= dest_mac_addr[23:16]; 12: gmii_tx_data <= dest_mac_addr[15: 8]; 13: gmii_tx_data <= dest_mac_addr[ 7: 0]; 14: gmii_tx_data <= src_mac_addr[47:40]; 15: gmii_tx_data <= src_mac_addr[39:32]; 16: gmii_tx_data <= src_mac_addr[31:24]; 17: gmii_tx_data <= src_mac_addr[23:16]; 18: gmii_tx_data <= src_mac_addr[15: 8]; 19: gmii_tx_data <= src_mac_addr[ 7: 0]; 20: gmii_tx_data <= LEN_TYPE[15: 8]; 21: gmii_tx_data <= LEN_TYPE[ 7: 0]; //IP 22: gmii_tx_data <= VER_HDR_LEN;//8h45 23: gmii_tx_data <= TOS; 24: gmii_tx_data <= TOTAL_LEN[15: 8]; 25: gmii_tx_data <= TOTAL_LEN[ 7: 0]; 26: gmii_tx_data <= ID[15: 8]; 27: gmii_tx_data <= ID[ 7: 0]; 28: gmii_tx_data <= RSV_DF; 29: gmii_tx_data <= MF_FRAG_OFFSET; 30: gmii_tx_data <= TTL; 31: gmii_tx_data <= PROTOCOL; 32: gmii_tx_data <= ip_check_sum[15: 8]; 33: gmii_tx_data <= ip_check_sum[ 7: 0]; 34: gmii_tx_data <= src_ip_addr[31:24]; 35: gmii_tx_data <= src_ip_addr[23:16]; 36: gmii_tx_data <= src_ip_addr[15: 8]; 37: gmii_tx_data <= src_ip_addr[ 7: 0]; 38: gmii_tx_data <= dest_ip_addr[31:24]; 39: gmii_tx_data <= dest_ip_addr[23:16]; 40: gmii_tx_data <= dest_ip_addr[15: 8]; 41: gmii_tx_data <= dest_ip_addr[ 7: 0]; //udp 42: gmii_tx_data <= SRC_PORT[15: 8]; 43: gmii_tx_data <= SRC_PORT[7 : 0]; 44: gmii_tx_data <= DST_PORT[15: 8]; 45: gmii_tx_data <= DST_PORT[7 : 0]; 46: gmii_tx_data <= UDP_LEN[15: 8]; 47: gmii_tx_data <= UDP_LEN[7 : 0]; 48: gmii_tx_data <= UDP_CHECKSUM[15: 8]; 49: gmii_tx_data <= UDP_CHECKSUM[7 : 0]; //crc DATA_LEN+50: gmii_tx_data <= ~{crc[24], crc[25], crc[26], crc[27], crc[28], crc[29], crc[30], crc[31]}; DATA_LEN+51: gmii_tx_data <= ~{crc[16], crc[17], crc[18], crc[19], crc[20], crc[21], crc[22], crc[23]}; DATA_LEN+52: gmii_tx_data <= ~{crc[8], crc[9], crc[10], crc[11], crc[12], crc[13], crc[14], crc[15]}; DATA_LEN+53: gmii_tx_data <= ~{crc[0], crc[1], crc[2], crc[3], crc[4], crc[5], crc[6], crc[7]}; default: gmii_tx_data <= fifo_rd_data; endcase end else begin gmii_tx_data <= 8h00; endend//---------------------------CRC-----------------------------------\\//crc_initalways @(posedge clk or negedge rst_n)begin if(!rst_n)begin crc_init <= 1b0; end else if(udp_byte_cnt == (8-1))begin crc_init <= 1b1; end else begin crc_init <= 1b0; endend//crc_en always @(posedge clk or negedge rst_n)begin if(!rst_n)begin crc_en <= 1b0; end else if(udp_byte_cnt == (9-1))begin//9-1 crc_en <= 1b1; end else if(udp_byte_cnt == (DATA_LEN+51-1))begin//1251-1 crc_en <= 1b0; endendendmodule下面是用SignalTap抓取信号示意图帧头部分,rdreq就是从fifp读取的数据然后通过封装成UDP发送
