额……老铁们,我图吧老捡垃圾的了。今天是图吧小白教程之读取国产芯片生产日期。

最近咱无意中得到了一款早期的国产CPU主机,简单看下情况:

100包邮的联想开天M6100兆芯B KX-2620板U开箱测试

简单测了一下DIESIZE

发现和C4350AL没啥区别。

已知兆芯A C4350AL是对VIA L4350设计流程的复盘和改进安全设计的教学产品,兆芯B KX-2620是兆芯A的国产工艺版本,但是对于这个工艺的水平咱过去一直不是很了解。

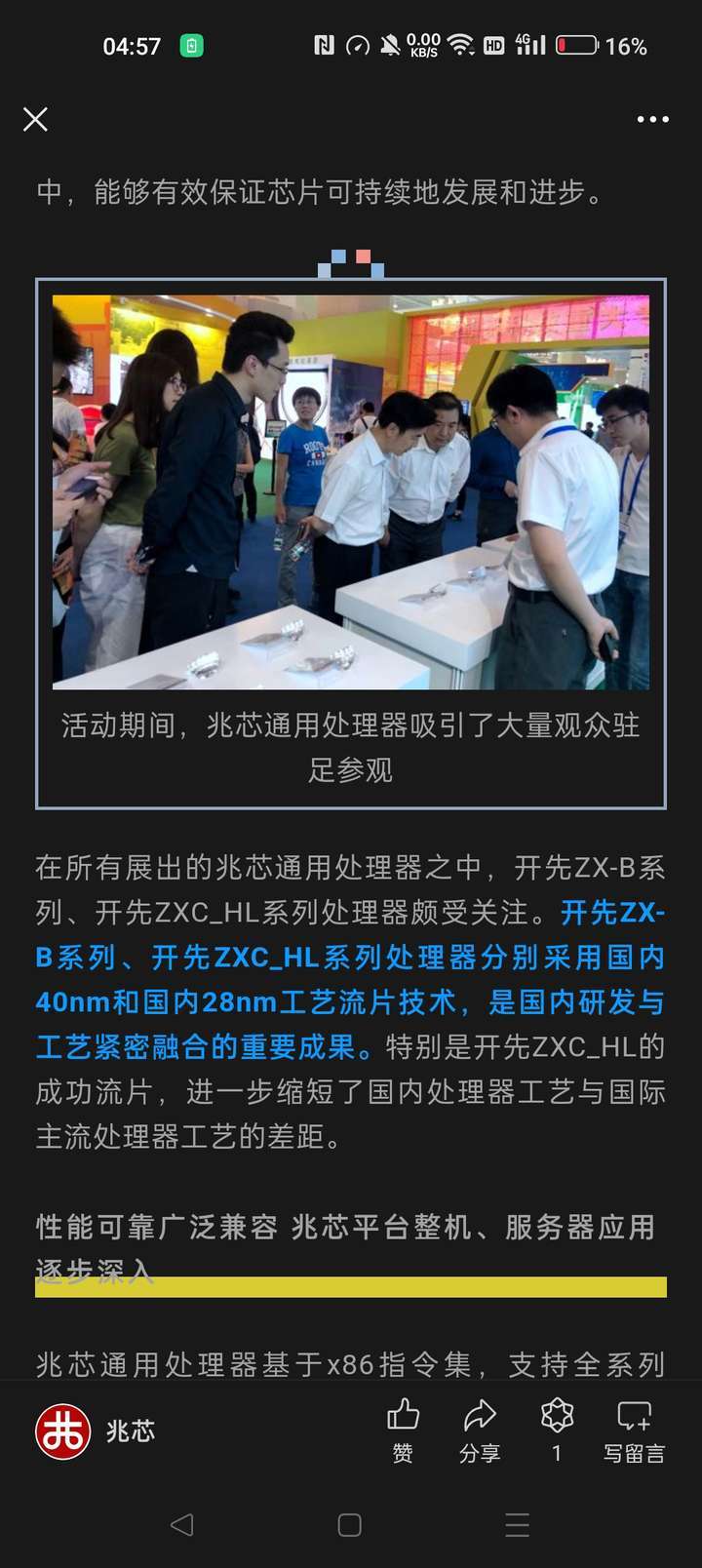

隔壁UP翻了下兆芯公众号的记录,根据过去的资料来看,兆芯应该在早期就掌握了国产工艺的定制设计,有点类似IDM的感觉。

国产工艺在28nm下是HLMC和兆芯的定制工艺,40nm可能也是HLMC也可能是华虹之类的(CPU有定制工艺指定会在HLMC,芯片组之类的在哪都能做)。

通富微好像是芯片封测厂,类似麒麟710F的那个F封测的阶段。上游代工厂也实现了国产化就相当于麒麟710A的水平,完全可以自主生产了。

总之,国产工艺产品兆芯在开局的时候就在做了,这次拿到的就是这样的产品。

当时咱发现这个板子的USB被锁了,而且BIOS带密码,所以简单尝试放了下电,第一次没管用,第二次解开了,成功清除密码。

简单看了一眼BIOS的情况,发现日期非常的新,2019年的4月生成的。

所以隔壁UP让咱看了一眼这个U的生产日期,咱是没会看,所以发的图:

这里隔壁UP指出了读兆芯CPU生产日期的方法。

这里早期兆芯CPU只需要看PCB上的丝印,上面的ZX11746EJ和KX-2620下面的G525971809可以读出两个关于生产日期的有效信息:

1746

1809

17年46周核心生产,18年09周封装下线。

对应时间大概就是2017年11月06——2017年11月12核心生产,封装下线2018年日历第几周全年一览表 - 2018年全年周数公历农历对照表 - 周数阳历阴历对照表对应时间大概就是2017年11月06——2017年11月12核心生产,2018年02月19——2018年02月25封装下线。

这个日期对于这个ZX-B的CPU可是够晚的了。因为这时间兆芯KX5000都已经发布了,兆芯C都发布两年半了,完全没看出来还在生产兆芯A水平的U的必要。

难怪这张兆芯B的板子的设计怎么看怎么更接近兆芯C或者C+,而不是兆芯A(联想的兆芯A板子都是14pin电源+后置USB3.0设计,而兆芯C/C+都是10pin电源+主板USB3.0定制类PCIE外形扩展口设计)。

所以咱既然会读兆芯的生产日期了所以咱也就简单尝试读了下咱手上掌握的国产U的生产日期:

1137

1146

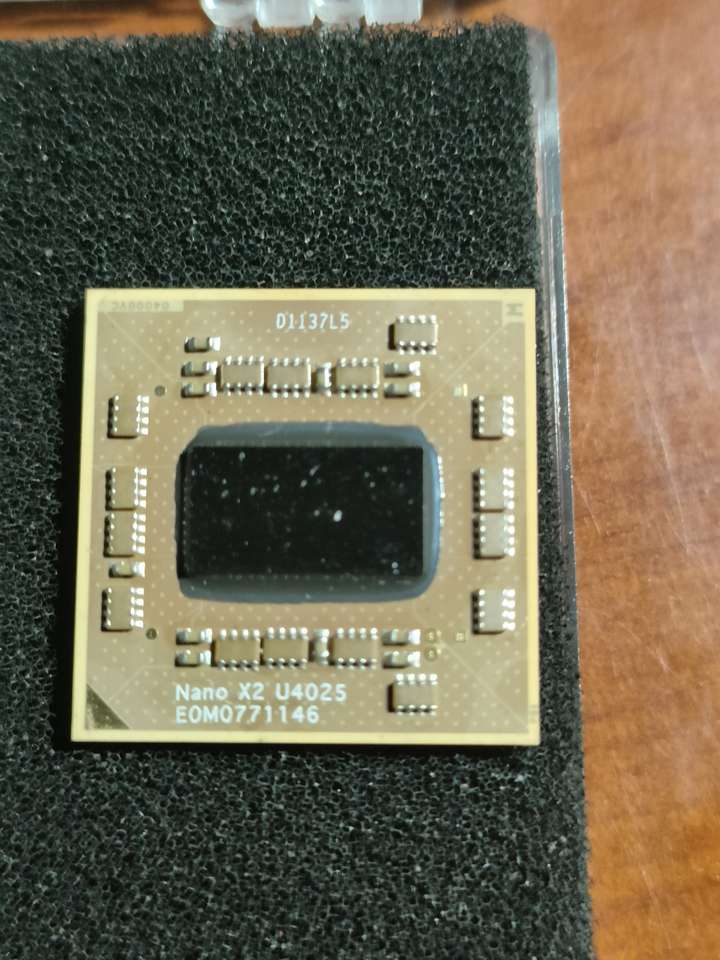

这是威盛那年头的老CNC双核,可以看到写法都很相似,生产日期很早,无论核心还是封装日期都在11年。

威盛L4350E,这块威盛原装主板不能睿频1.73G只能1.6G。

1347

1507

核心生产日期和封装下线日期隔了两年,说明这会儿威盛的嵌入式双核板U在13年以后已经出货缓慢了。

兆芯A-B其实都是L4350水平的40nm核心,17-18年还在生产属实致敬经典了。

威盛早期胶水四核,其实就是把俩CNC核心粘一起了,核心面积其实相当不小,比当年ATOM的还大。

U4650E是全核1.0G的边角料,功耗雀食低,但是性能说实在的没比C4350AL强多少。

1227

1349

表示这玩意比上面的L4350E生产日期更新一些。

配套VX900芯片组甚至不是兆芯C4350AL标配VX11,这款更老一些。

可以看到1142说明南北桥是11年生产的,说明比CPU更老。

兆芯C4350AL 联想主板精英代工V1.0

1425

1431

14年的CPU

NANO×2 C4350AL V0.3非正式版主板

1352

1402

这颗基本已经能追溯到兆芯成立的时候了,当初威盛的原大陆设计团队就是在完成复盘L4350的设计流程之后原地成立上海兆芯的。

所以我觉得兆芯B应该是这个时候出的产品才对,没想到这玩意能17-18年还没停产。不过再往后看咱还能发现更震撼我一整年的日期:

这是之前隔壁UP查的资料里提到的HLMC国产28nm定制工艺生产的ZX-C+,它的能效高于TSMC 28nm版本忘了是HPM还是HPC应该是HPM工艺的2.0G版本。同样是18W的TDP,国产工艺版本可以把主频拉到2.33,而且还有继续提高的空间。

这个U的造型比较奇怪,正常的兆芯C的丝印还是像VIA那年头的U一样都是在PCB上而不是核心上。

1945

1939

表示19年39周核心生产,19年45周封装下线。ES代表工程样品(Engineering Sample)。

19年兆芯KX6000都发布量产了,这两代前的玩意居然还在凹国产工艺ES版?

上期看过跑分的FX-1080,兆芯唯一的胶水U,单DIE是四核胶水八核。

1622

1629

和官网上的发布时间对的上。

这款是威盛的C4650,PCB板上没写ZX甚至没写型号,但是从2G 333能看出来对应的是VIA C4650。

ES2 代表是ES版

1501说明生产日期在2015年第一周,这雀食早于兆芯C的发布时间。

实际上兆芯C发布之后威盛用C4650的名义外卖同款核心,这款U兆芯完成了威盛的半成品设计并添加了自己的改进,比如之前的胶水八核和SIMD向量(AVX AVX2)以及国密算法等等。

官网上雀食没写自研架构

C4600

1909

1912

生产日期够新的,这玩意19年还在产

配套VX11

1916

2004

甚至20年封装

另一张60包邮的C4600板子

1905

1909

看来兆芯C4600现在鱼上这么便宜是有原因的。

ZX2000,兆芯的ARM SOC,早期做了不少ARM机顶盒,出货量很大。

1615

代表16年15周生产

是的孩子们,兆芯也出ARM,而且现在好像还有这个项目。不过这个ZX-2000好像主要还是提供嵌入式解决方案,CPU公版IP,GPU和其他外围全自研IP。没有上全自研IP。

下半部分是VIA NANO U2225

0935

1042

和之前的读法倒是没啥不同,富士通65nm工艺,09年生产单核其实多少有点致敬经典了,那会儿INTEL的ATOM都已经是胶水双核四线在研究怎么原生四核了。

所以如今回头看威盛被Intel打爆还真就不是Intel多强,而是VIA一直思路错误,工艺拉跨,核心数量上不去,还在坚持低功耗设计,导致虽然省电但是性能过于落后,这个NANO U2225我没记错的话跑分甚至打不过754的闪龙90nm单核,能效甚至还不如90nm IBM SOI的VIA C7M强。

兆芯C4610

这颗其实是官网上没有的型号,CPU ID为shanghai,不支持WIN11以前的64位系统会蓝屏,32位系统没事。

1842

1851

代表这颗是18年下半生产的,对于15年发布的兆芯C来说也很新了。

配套的是ZX100S 无核显高扩展支持胶水八核的南北桥芯片组,功耗很高可达13W。

1845

生产日期距离发布也很远了。而且这个南北桥芯片组强行绑定FSB总线,对于兆芯C以外的U并没有什么用。

垃圾佬99包邮的联想C4710带盖

1910

1912

说明也是19年生产,这个U也是官网没有的型号,使用shanghai ID,卖家特意说了不支持Windows,其实咱一开始也觉得是不支持Windows的,毕竟WIN7雀食蓝屏。但是后来评论区有老哥说可以改Windows支持的VENDOR ID列表,所以咱简单试了下读取现有Windows系统的ID列表,结果发现win11是支持shanghai ID的。

所以之前龙芯吧小吧主彭东锋说兆芯用centaur的CPU ID就是威盛设计完全是扯犊子,完全是为了更好的兼容现有系统和软件,如果你不需要用Windows就可以用shanghai的ID。

ZXD D4600 ES

兆芯D就是KX5000的内部命名,可以看到又是一个官网没有的型号,据说支持AVX2。

1725

1740

和官网的发布时间17年Q4想比甚至更早,符合ES版的时间线。

华硕同款主板(非华硕BIOS)兆芯KX-U5580

1835

1821

说明CPU生产日期比主板早得多。主板是19年3月15生产。

KX5000配套的类南桥IO扩展芯片,生产日期比CPU新。

和后来HP268 KX6000ES主机上的都是1837。

ZX200 2104

2146

鱼上大量21年散片货源,看来这玩意21年没少生产,毕竟是40nm,随便找一家国产代工厂就能生产。

KX-U6780A @HP268

1943

1940

说明兆芯的KX6000在19年就已经大量生产出货了。

之前龙芯吧小吧主彭东锋扯“我用21年的3A5000打19年的KX6000是因为KX6000 20年才出货”什么的这不就被完美打脸了。

ES版也有俩日期

1918

1906

早于官网的发布时间19Q2。

之前垃圾佬买的全新兆芯KX6640MA寨本

1950

1942

说明这玩意的正式版也是19年就大量生产了。

KX-U6780没A两颗,一颗是100包邮的寨板上的,一颗是点不亮白嫖的。同款主板

日期均为2040 2042,KX6000到20年还在生产。

兆芯KX 6000G ES

只有一个日期 2216

22年16周生产

早于官网发布时间。

正式版有两个日期

2242

2237

兆芯S6000 ES

作为ES版意外的有两个日期

1917

1906

兆芯KH40000 LGA

2326

2313

2023年生产,晚于官网发布时间。

官网头图的U有22 21年的。这玩意怕不是真是实物图吧

KX7000/8

2221

2330

均早于官网发布时间

KX6000G上甚至能看到2142

附:

威盛中国芯早期PGA展示

0309

另一个挡上了,反正生产日期来说对于这个插槽够晚的了

C3 BGA

0613

这颗生产日期更新,比C7发布时间都晚了。

垃圾佬收的XP2000

0602

之前垃圾佬花110块钱被河南老乡爆金币的C7,当时卖的时候是当C3卖给咱的,结果发来的是C7根本就不值钱。本来咱不打算看南阳音乐节的乐子,但是从这时候开始咱也就直接参团了。

CPU生产日期是0908

垃圾佬之前搁鱼上50包邮买的C7 ITX板U,GIGABYTE代工。

1241

这个生产日期代表发布7年之后还在生产,对于这个U来说生命周期可够长的。

所以之前咱说啥来着,什么IPC都是浮云,性能够用,能效够高,这才是真正的好用。这颗C7雀食比VIA NANO能效高。

CN896

1227

VT8237S

1126

生产日期都很老。

VIA C7M ULV @HP2133

0819

对于C7M来说08年已经够晚的了,这颗图拉丁P3 1.0G性能水平的U即使只有7W在08年也相当致敬经典了。但是从上面的工控板来看只能说还有高手。

CN896

0827

中科海光C86

3185 ES 1838好理解,18年生产

3250 2130就不太容易理解了,这时候海光已经早就在华为之后第二个被制裁了,哪来的代工厂

所以不太确定CPU顶盖上的是核心生产日期还是封装日期,PCB和核心那边没有任何有效信息。

飞腾D2000和龙芯2F

飞腾也是封装很多,但是咱一个都没看明白生产日期。可能和镁光大S降级片一样需要靠查表翻译

意法半导体的龙芯好像能解读 龙芯标上面的TWN应该代表台湾省封装,99不认识,下半部分可能是年代和周数。

所以意法半导体标的龙芯2F生产时间来看比汉字标的普遍更早,意法半导体标的普遍在08-09年,汉字标看数字已经10年以后了。

这个好像生产了很多年,10年也没停产,后期龙芯被礼送出中科院之后还在生产。

龙芯最新的3A6000

CHN 2330

CHN代表封装厂在国内,和晶圆厂没关系。

当然了TSMC 12nm这个节点在南京也有产线,说是CHN也没啥问题。

2330代表23年30周,略早于发布会的时间。

JARI的Elite3000,1944代表19年44周。这个生产日期比10C0发布日期早很多,好像是10C0的计算卡或者专业卡版本,全是HDMI DP输出。

海思的封装也大概一个意思,CN代表国内封装,不一定是代工厂在国内。2035意味着20年35周生产,这颗是一个麒麟720的废案芯片。

PCB上的2027意味着20年第27周。
