FPGA原型验证-时钟门控的替换

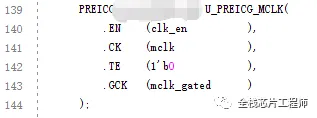

RTL设计、验证完成后，就该上菜FPGA原型验证了。将芯片RTL设计修改映射到FPGA上，没有FPGA工程师的话就得自己上啦。芯片ASIC设计中，不可避免会例化门级单元，比如CRG里：

一方面，ASIC设计里面可能存在很多个异步、同步/分频时钟，但FPGA可以将多个同步/分频时钟简单连接在一起用同一个时钟，甚至降频到10MHz进行仿真，因为我们只需要在FPGA上完成function功能验证。带Power domain(power gating cell/level shifter/isolation)的低功耗设计FPGA是无法模拟的，即低功耗设计是FPGA无法验证的，更何况ASIC芯片的时钟树和FPGA的时钟、复位是有质的不同的，因此，FPGA上完成function功能验证即可。

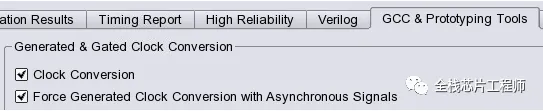

一方面，ASIC设计必然有大量门控时钟单元器件，当芯片RTL设计修改映射到FPGA上后，FPGA编译器肯定是不识别Foundry的STD Cell的，我们甚至可以直接assign clk_g = clk && en; (尽管存在毛刺风险)，使用Synplify Premier综合时把下面选项勾上，类似于assign clk_g = clk && en的语句，工具会自动转为门控时钟，clk驱动信号，en变成CE这样的使能信号，功能不变。

对大部分时钟门控信号而言，FPGA验证时直接忽略掉门控，用assign clk_g = clk，时钟变成直通；当然也可以使用BUFGCE来严格实现FPGA的门控时钟，但是费时费力，不见收益。

另外，我们设计RTL时候，需要考虑到如何映射到FPGA上面，因此通常我们会用到以下的`ifdef：

所有verilog文件会用到的define定义，可以统一放在include.v里面，include.v里就一句：

include.v添加到FPGA工程后，会发现include.v编译不进去，很多模块找不到`define FPGA的定义，造成Error报警。

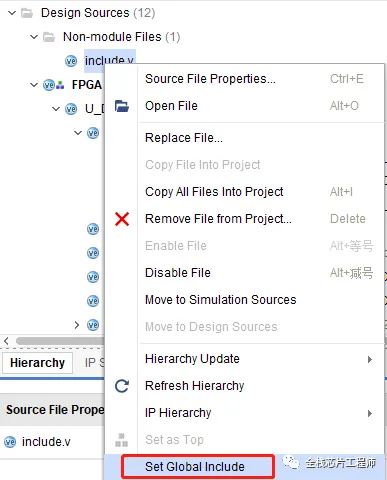

解决办法：set Global include

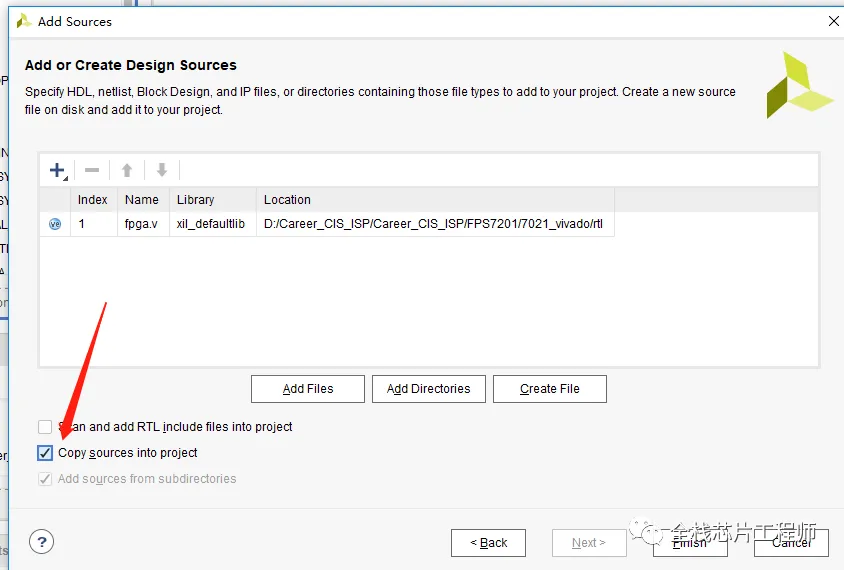

还有个容易出错的地方，改了代码老发现工具还用的老代码编译，可能是开了如下开关，造成RTL代码被编译到vivado自己的目录下了，所以当我改了新代码后，编译进去的还是它自己目录下的老代码。解决办法就是取消该选项，不要Copy sources into project。
