前两篇文章已经介绍过了，在多速率信号处理中，CIC滤波器和FIR半带滤波器应用的非常广泛，由于CIC滤波器的特殊结构，使得它非常适合采样速率远远大于信号速率的情况时的抽取跟内插滤波器，同样，FIR半带滤波器的通阻带对称性使他适合于2倍抽取跟内插滤波器，如果单级滤波器达不到要求，可以通过级联的方式来获得响应的抽取或内插倍数以及阻带的衰减。

然而，当我们的需求不满足上述两种滤波器的适用范围的时候，我们就需要用到普通的滤波器，例如我们的信号速率并没有远远小于采样率，例如我们需要进行3倍抽取或者内插，此时我们就需要用到普通滤波器实现。普通滤波器没有上述两种滤波器的特殊结构，要想提高运算效率，节省硬件资源，还需要从算法上下手。

关于多相结构的FIR滤波器的理论部分书上很多，且都是些数学推导，小墨用打字的方式也说不明白，只能大体说一下我自己的理解，想要深入了解这种算法的朋友还需要通过书本，自己亲手推导才能加深印象。

我直接举个例子好了，我觉得书上用的都是字母表示，理解起来不方便，还不如直接举个例子来的方便。

一、使用 filter design &analysis 工具设计FIR滤波器

假设我要对一个合成信号进行滤波，合成信号是由一个20hz和一个800hz的正弦波合成，关于滤波器的设计，我们可以先用MATLAB为我们提供的一个滤波器设计工具来进行设计，即 filter design &analysis 工具

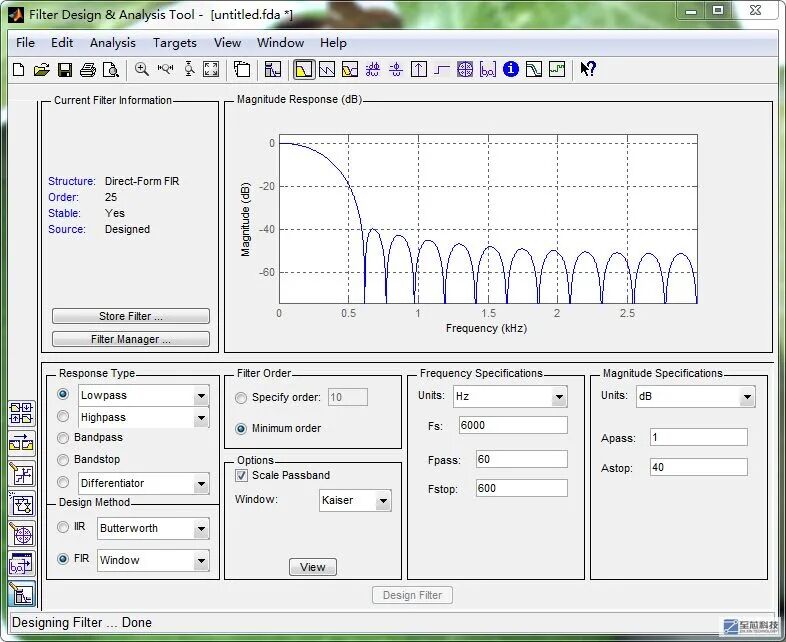

我用这个工具设计一个FIR低通滤波器，采用窗函数法设计，用凯塞窗。为了简单起见，我们自己定义滤波器的通阻带，采样频率以及通阻带衰减，尽量让滤波器阶数小一点，方便我们后边的FPGA实现，毕竟这只是个例子，简单一点比较好，如果真的当做工程设计来做，那就具体情况具体分析了

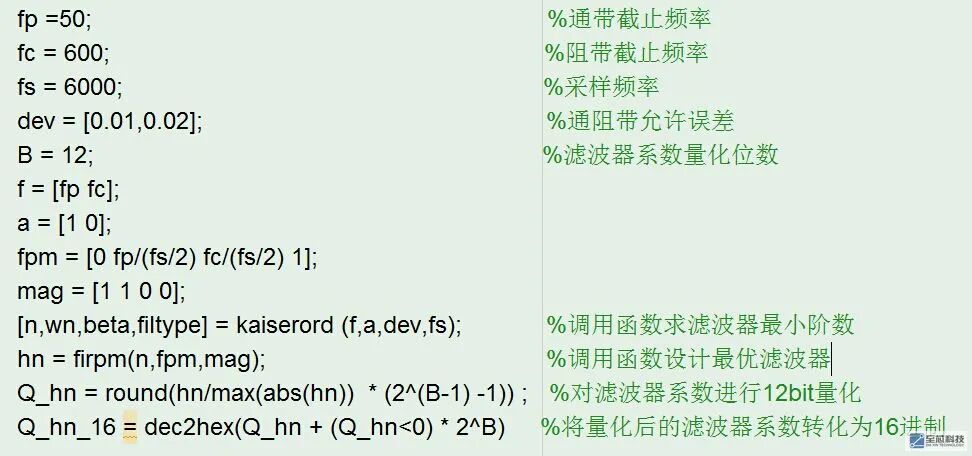

滤波器设计参数见上图，最终我们的滤波器阶数为25阶，还算是一个可以接受的长度。做这一步的目的主要是确定一下滤波器的长度，由于我们还要对系数进项量化，因此还要再回到MATLAB中进行设计，设计参数就按上面的来，得到相应阶数的滤波器系数，量化并进行16进制转换供FPGA使用。

前面说了，多相结构的FIR滤波器是在算法上下功夫，所以本身滤波器的设计过程就是普通滤波器的设计过程，并没有什么不同，下面再来看多相分解算法

二、多相分解算法

以上面这个例子为例，原始采样率为6000hz，假设我现在需要对其进行3倍降频，按照一般的FIR抽取滤波器直接算法是这样的：

将输入信号存入长度为26的移位寄存器中，假设当第10个数据输入到移位寄存器中的时候，移位寄存器中数据要跟26个滤波器系数进行一次卷积运算，运算完成后输出到抽取器，因为10不是3的倍数，所以，输出的这个数据就被舍弃，因为3倍抽取器是每隔三个数进行一次抽取。同样，当第11个数据到达移位寄存器的时候，还需要进行一次卷积运算然后输出到抽取器，又因为11不是3的倍数，所以这个数据也被舍弃，直到第12个数据输入到移位寄存器，输出的数据才能通过抽取器输出，此时输出的数据为Y(3),也就是第四个滤波器真正输出的数据。这样看来，每进行一次抽取，就有两次卷积运算是徒劳的，白白浪费了时间和资源。

多相分解结构的算法是这样的：

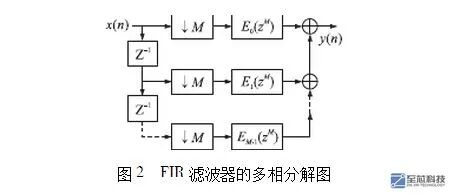

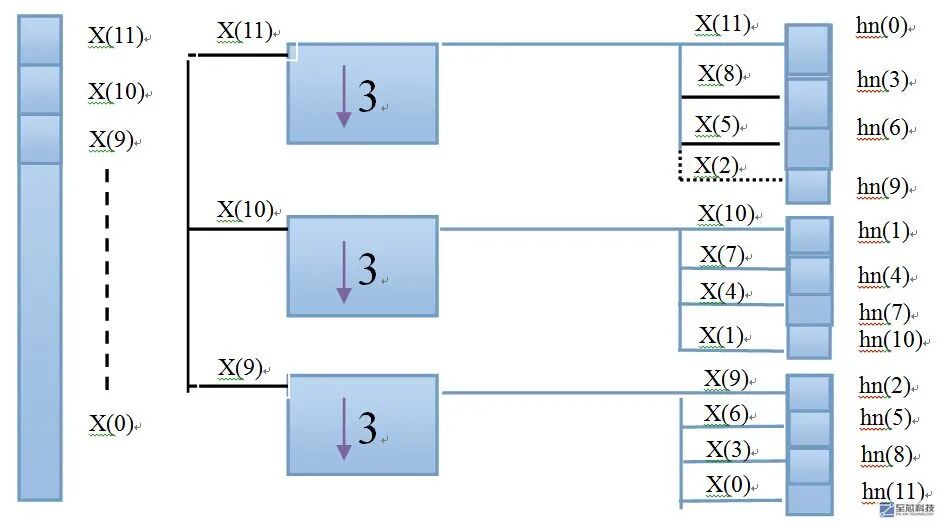

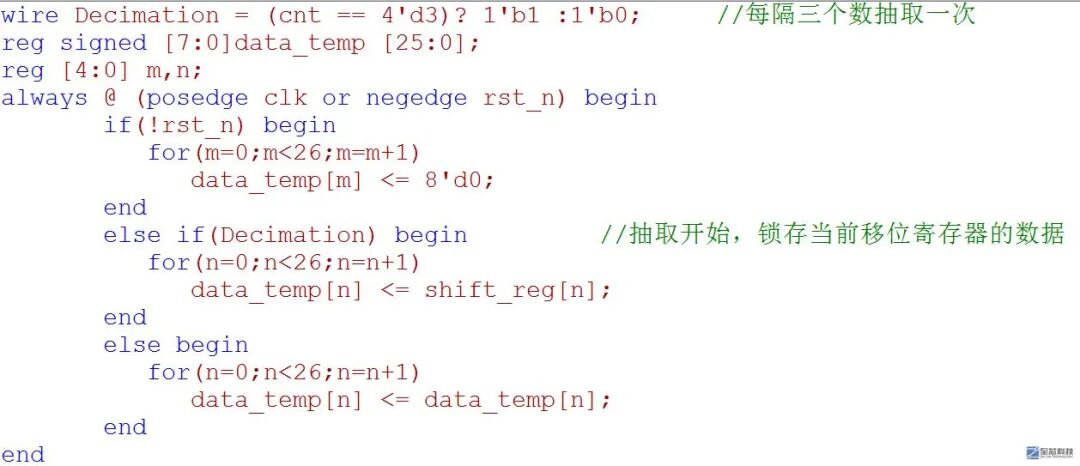

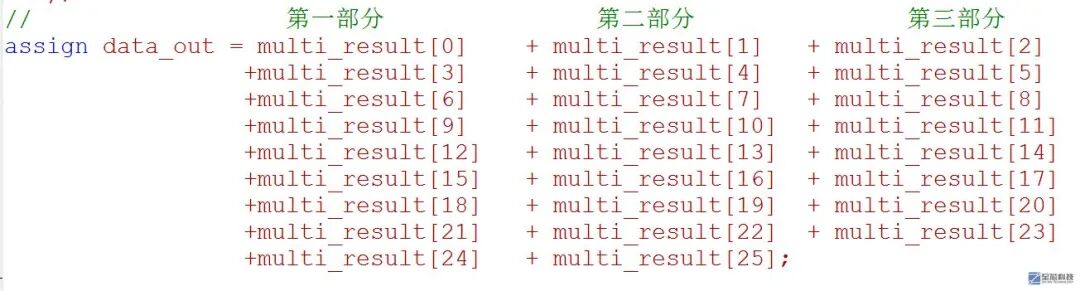

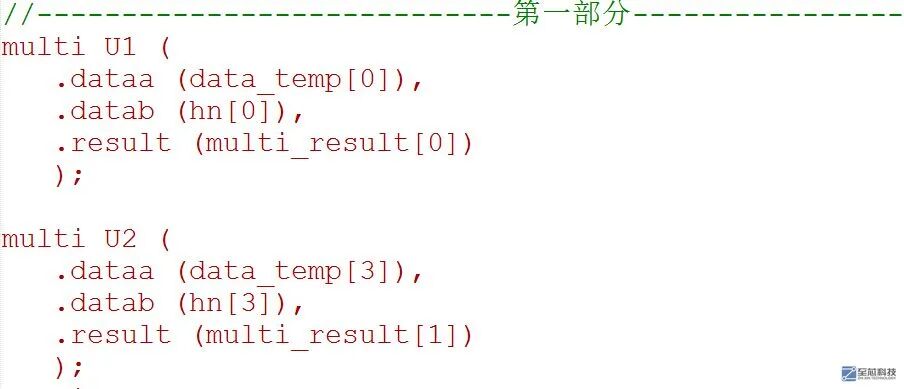

将抽取器放到滤波器之前，当第10个数据输入到移位寄存器的时候，抽取器前面的延时链上的数据为x(9),x(8),x(7),此时，由于10不是3的倍数，所以抽取器不打开，也就是不进行抽取，当第12个数据进入到移位寄存器的时候，12是3的倍数，所以抽取器打开，此时才开始进行输入数据与滤波器系数的卷积运算，如果再将抽取器后面的部分展开就是这样的：
